如何選擇高精度電流傳感器的外部測量電阻

隨著電子電力技術的發達，越來越多的設備需要高精度的霍爾大流量傳感器用于電流的精確測量和控制，DS系列由此誕生，它是基于磁通門技術的閉環傳感器，非霍爾器件，具有高穩定度(溫漂低、長期穩定性好)、超低噪聲(0-100Hz時0.02uA)、高線性(<1ppm)的特點，滿足客戶苛刻要求，廣泛應用于功率分析、高穩定電源、MRI梯度放大器、弧焊設備、電機、逆變器、鐵路機車、汽車行業、電池電容檢測等任何需要高精度測量電流的領域。霍爾大流量傳感器

霍爾大流量傳感器

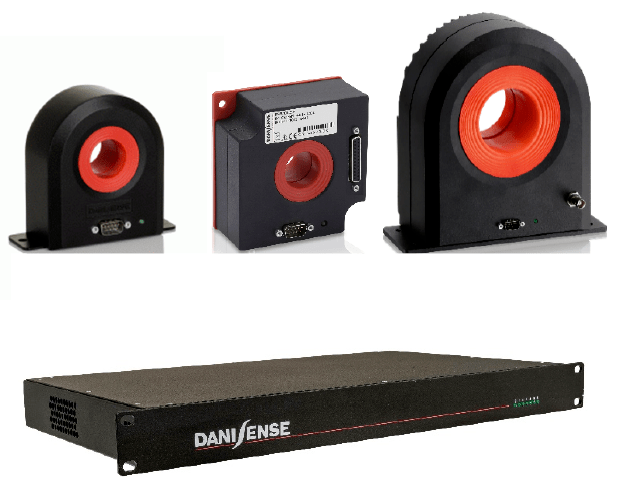

DS系列交直流電流傳感器測試范圍從50A量程，高可達10000A量程，常用型號有DS50ID、DS200ID、DS600ID、DM1200ID、DR5000IM、DR10000IM，型號中間數字大致對應交流電流測試量程。每種型號還有電壓、電流信號輸出可選。

    對于測量精度要求較高的應用，一般會選擇電流信號輸出型的電流傳感器，通過一定變比將較高的測試電流轉換為較小的電流信號輸出，從而接入功率分析儀、數字萬用表、示波器等測試儀器中。

直流電流傳感器廠家

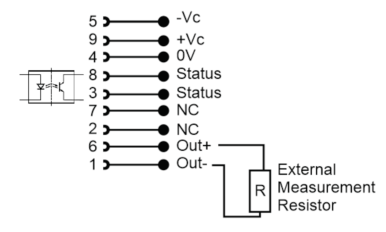

電流信號輸出型的電流傳感器（直流電流傳感器廠家）也可通過外接測量電阻，將輸出電流信號轉換為電壓信號輸出。在選擇外接測量電阻Rm時，需要考慮幾個因素：

精確度

溫度系數（熱系數）

功率損耗（W）

阻值

其準確度將直接影響到測量的準確度。直流電流傳感器工作原理

對于熱系數來說也是相似的。當電流流過電阻器時，電阻自身的溫度升高會導致電阻的增加。

環境溫度升高也會導致電阻值的增加。

當輸出電流Is流入電阻Rm時，功率損耗由Rm x Is²決定。

重要的是要確保選擇Rm充分的額定功率。一般情況下，應該選擇額定功率至少為在Is_max下大功率損失的2倍的電阻。

關于Rm的值，可以參考詳細使用數據手冊第3頁上的圖1所示的曲線，以確保不會出現飽和。直流電流傳感器工作原理

直流電流傳感器工作原理

Rm值必須小于上述曲線給出的最大值。
