直流電流鉗表測量方法：

在電氣領域中，直流電流的測量是非常重要的，因?yàn)樗w現了電路中的電流強度。而鉗表是一種常用的電氣測試儀器，具有簡單、精確、快速的特點，被廣泛應用于各種電氣系統中，尤其是電力系統。本文將介紹直流電流鉗表測量方法。

一、直流電流鉗表的選型

在選擇鉗表前，需要先了解被測試電路中電流的特點和要求。由于被測試電路中的電流強度可能非常小，因此在選擇鉗表時應選擇靈敏度高、精度高的鉗表。一般來講，鉗表的測量范圍也應該比被測試電路中電流的極大值大一些。

二、測量前的準備工作

在進行測量前，需要先檢查被測試電路中的電路連接是否牢固、正負極是否連接正確。如果電路連接不良或連接錯誤，將會導致測量結果不準確，可能會對電路的安全性造成威脅。此外，也需要檢查鉗表的狀態，并根據鉗表說明書中的方法進行校準和調整。這樣可以保證鉗表的準確性和可靠性。

三、鉗表測量方法

在進行鉗表測量時，需要將鉗口張開，將被測試電路的電流導線置于鉗口內，然后將鉗口壓緊。在鉗口壓緊后，鉗表會顯示被測試電路中電流的強度值。在測量時，需要注意以下幾點：

1、測量時應保持被測電路的正常工作狀態，如果電路中的負載在測量過程中發生改變，將會對測量結果造成一定的干擾和誤差。

2、測量時應盡量減小外界干擾，例如避免外界電源的干擾和線路串?dāng)_等。

3、鉗表的測量范圍應比被測試電路中電流的極大值大一些，以免超出量程而損壞鉗表或?qū)Ь€(xiàn)。

4、在測量結束后，應將鉗口張開并將鉗表置于安全位置，避免鉗口損壞或鉗表受到損壞。

四、誤差分析和校準

由于各種因素的影響，鉗表測量過程中存在著一定的誤差。一般來講，誤差來源于以下幾個方面：

1、鉗表本身的精度和靈敏度。在選擇鉗表時應注意鉗表的精度和靈敏度，以避免誤差的出現。

2、被測電路的負載。在電路中添加負載后，由于電阻等特性的影響，測量結果有可能發生偏差。

3、外界干擾。在測量過程中，由于外界干擾等因素可能會影響鉗表的測量結果。

為了減小測量誤差，需要進行校準。步驟如下：

1、選取標準電流源，并在鉗口內通過標準電流源進行測量。

2、對測得的電流值與標準電流源提供的電流值進行比較，并計算誤差。如果誤差在能夠接受的范圍之內，可以直接使用；如果誤差較大，則需要進行校準。

3、校準時，應按照鉗表說明書中的方法進行操作，以保證校準的準確性和可靠性。

直流電流鉗表測量是電氣領域中常用的測量方法之一。在進行測量前需要對測試儀器進行校準和準備工作，才能保證測量結果的準確性和可靠性。同時，誤差分析和校準也是保證測量準確性的重要手段。

交流電流鉗表使用方法詳解：

交流電流鉗表作為一種測量電流的儀器，具有使用簡便、準確度高等優點，因此被廣泛應用于各類電力、電子等領域。下面本文將詳細介紹交流電流鉗表的使用方法及注意事項。

1. 儀器介紹

交流電流鉗表是一種可以非接觸地測量交流電流的儀器，外形類似夾子，內部裝有感應線圈。鉗口可以?shī)A在待測電路或電纜上，通過感應原理讀出電路中的交流電流強度。因?yàn)槭欠墙佑|式測量，所以在測量高壓電力電路時特別的安全。

2. 使用方法

使用交流電流鉗表之前需要先做好以下幾件事：

1）根據測量對象的大小選擇合適的鉗口尺寸；

2）將鉗口張開，并確認測量件已經斷電；

3）將鉗口對準測量對象，鉗口需盡量貼近電線，建議一次性?shī)A住所有需要測量的電線。

以上準備工作完成后，即可進行測量。具體使用方法如下：

1）連接儀器：將電流鉗表連接到多用表或者筆記本電腦上。連接設備的方法大同小異，多數情況下使用 USB 接口或者 RS-232 接口都行。

2）打開軟件：在連接成功以后，先操作電腦或者多用表需要的軟件。

3）選擇電流量程：為了使電流測量值的精度高，必須事先確定選擇合適的電流量程。

4）確定測量結構：將交流電流鉗口直接鉗于需要測量的導線上，安排秩序良好，每個導線單獨夾住，這樣可以得到更準確的值。此外，在使用過程中，需要對鉗口進行相應的校準，以免影響測量精度。

5）讀取測量結果：當完成上述操作后，只需按照上述方法完成操作，測量結果會在連接的電腦或者筆記本屏幕上顯示出來。

3. 注意事項

使用交流電流鉗表時，需要注意以下幾點：

1）測量前先確定測量對象沒有任何電壓，以免發生意外；

2）為了精確測量，應根據測量對象確定合適的讀數檔位，避免讀數溢出；

3）在夾取導線時，需要確保鉗口完全貼緊導線表面，以免影響測量精度；

4）對于高頻信號的測量，則需要選擇高頻電流鉗進行測量。

以上就是交流電流鉗表的使用方法及注意事項，如果在實際操作中出現任何問題，請及時聯系儀器廠家或者專業人士進行咨詢。希望這篇文章能夠?qū)Υ蠹以谑褂媒涣麟娏縻Q表時有所幫助。

鉗流表交流電流怎么測：

鉗流表是一種電流測試器件，常用于測量交流電流。對于一些需要進行電流測試的設備或電路，了解如何使用鉗流表進行測量是十分必要的。下面，我們將詳細解析如何使用鉗流表來測量交流電流。

首先是選擇合適的鉗流表。首先需要了解鉗流表的測量范圍，以選擇與待測電流相符的鉗流表。在選擇鉗流表時，還需要注意其精確度和分辨率，以確保測量值具有足夠的準確性和可讀性。

第二步是準備測試環境。在進行鉗流表測量時，需要斷開電路，將鉗流表張開放于電流被測物的導線上。要注意，在張開鉗流表之前，先將其選擇為交流電流模式（AC）。

第三步是執行測量操作。將鉗流表放于被測電流導線上，注意保持導線在鉗流表夾口內且?jiàn)A口完全閉合。在測量前，先讀取鉗流表的零位值，并將其加到測量值中。然后，開啟電路，待穩定后，讀取鉗流表的測量值。

第四步是校驗測量結果。在讀取測量結果后，進行結果的校驗是必要的。可以通過將鉗流表移至另一導線進行測量，以檢驗測量結果是否與預期值相同。同時，還可以通過與其他電流測試器件，如數字萬用表等，進行比較驗證。

需要注意的是，在進行鉗流表測量時，保持注意力集中，小心謹慎。鉗流表是一種高靈敏度的測量器具，如果使用不當，可能會導致危險事故的發生。此外，在進行鉗流表測量時，還應掌握一些預防措施，如保持手部干燥，不進行單手測量等。

在使用鉗流表進行測量時，還需要關注鉗流表的功率消耗。因?yàn)殂Q流表是一種依靠磁場感應測量的技術，所以在使用時會消耗相應的能量。因此，在使用鉗流表進行電流測量時，需要注意其功率消耗大小，并對測量時間和將鉗流表置于“休眠”位置等因素進行優化。

使用鉗流表測量交流電流需要選擇合適的鉗流表、準備測試環境、執行測量操作、校驗測量結果并注意安全預防措施，以及注意鉗流表的功率消耗問題。通過掌握這些技巧，可以更加準確、安全地進行交流電流的測量。

電流鉗測交流電技術原理與應用：

隨著我國科技水平的不斷提高，電力行業的發展已經進入到了一個全新的階段。針對電力行業內部的各種問題，各種新型的測試工具也隨之產生。其中，電流鉗是一種非常常用的測試工具，同時也是非常重要的一種電力測試工具。它能夠快速、準確地測量電路內的電流，以滿足電力行業的需要。

電流鉗是一種能夠?qū)崿F(xiàn)電流非接觸式測量的測試工具。它通過將電流鉗夾在被測電路的電纜周?chē)?，使電流通過鉗口中的傳感器而實現對電流的測量。電流鉗的工作原理是基于磁場的電感耦合原理。通過磁場的電感耦合可以將電流鉗所在位置的電纜上的電流信號嵌入到電流鉗傳感器的線圈中，并轉換成為可讀取的電壓信號。

對于交流電而言，電流的大小會隨著時間的推移而不斷變化，那么如何快速、準確地測量電路中交流電的電流呢？電流鉗可以幫助我們實現這一目標。電流鉗可以通過調整信號源、增加濾波電容等多種手段，使得它能夠在電流信號變化的同時，快速地對電流進行測量。同時它還能夠通過自身的靈敏度設置來適應各種不同的測量需求。

電流鉗的應用范圍非常廣泛。在研究和改善電動機、變壓器、發電機、電池、電路等領域內，電流鉗都可以發揮非常重要的作用。電流鉗可以用于測量電動機的實時電流，這對于保證電動機的正常運行非常重要?？梢韵胂?，如果電動機的電流過大或者過小，都會導致電動機損壞。

電流鉗還可以用于測量變壓器、發電機和電池組的實時電流。在這些領域中，對電流大小的實時掌握可以有效提高電路的工作效率和穩定性。不僅如此，電流鉗還可以用于檢測電路中的故障。比如，在故障排除的過程中，電流鉗可以快速定位到問題所在的電線或者電纜。

當前電力行業快速發展的情況下，電流鉗的應用體現了巨大的優勢。它可以幫助電力行業快速、準確地測量電路中的電流，從而確保電路的穩定運行。另外，由于電流鉗具有可擴展性和可隨時升級的特點，它在不斷更新的技術環境中也具有非常廣泛的應用前景。

鉗形電流表工作原理和用途：

鉗形電流表，是一種測量交流電流的量測儀表，它的工作原理是依靠物理磁效應，在電線圈上產生感應電勢，然后被轉化為所需的電流信號值。而鉗形電流表的使用范圍非常廣泛，比如在電力、電子、通信等工業領域的生產和檢測中就有著非常重要的應用和作用。

鉗形電流表的工作原理

鉗形電流表利用了貫穿電流鉗內的磁場影響性質，將電纜線通過每個側向開口的閉環中夾住，因?yàn)榇鸥袘?yīng)強度的變化而出現感應電勢，進而顯示出電路中的電流值。鉗形電流表所測量的電流范圍很廣，可測量的電流取決于它們的大小和種類。一般來講，它們可測量的電流范圍可以從微安到千安，而有些型號還可以測量到幾十安或甚至更高的電流。

鉗形電流表的應用

1. 電力行業

在電力生產中，鉗形電流表常常用于監測變壓器、發電機的電流狀況，以及檢測電動機的功率和效率。因此，鉗形電流表是該行業中不可少的設備。

2. 電子行業

在電子行業中，鉗形電流表可用于測試電子設備的電流和功耗，這對于生產和維護這些設備都非常重要。

3. 通信行業

在通信行業中，鉗形電流表常用于檢測電纜線和信號線的電流和質量，以確保信號傳輸?shù)姆€(wěn)定和準確。

4. 工業自動化

在工業自動化中，鉗形電流表被廣泛應用于檢測工廠生產線中的電流，以確保生產線正常運行。

如今許多行業都使用鉗形電流表作為必備儀器，這是因?yàn)樗梢詭椭鷾y(cè)試人員獲得電路中的合適電流值，從而正確地運行其相應設備。因此，它們是許多測試和維護人員們首要的電流測試工具。

結論

鉗形電流表不僅可以幫助測試人員正確的獲得電路中的電流值，并且在各個行業中都有著廣泛的應用。任何一種行業只要需要進行電流測試和監測的操作，都會優先考慮鉗形電流表這樣的儀器設備。因此，它們是可靠的儀器設備，任何一個測試和維護人員都會建議您使用它們。

鉗形電流表工作原理和電流互感器相同嗎：

隨著電力行業、工業制造業的不斷發展，電流測量成為了必要的技能。

在實際應用中，鉗形電流表和電流互感器同樣用于電流測量，但是它們的工作原理究竟相同還是不同呢？

本文將從理論、結構、測量范圍等多個方面進行探討，幫助讀者更好地理解鉗形電流表工作原理和電流互感器。

一、理論原理

1. 鉗形電流表

鉗形電流表也稱為非接觸式電流表，是通過將伏特定理（法拉第定律）與哈爾效應相結合，來測量電流的一種裝置。鉗形電流表將被測電路通過磁場感應作用，生成電勢差來測量電流。

2. 電流互感器

電流互感器也叫電流互感器，是一種互感器，主要用于電力系統中，將高電壓的電流轉換為低電壓的電流，以保證安全可靠的電壓電流測量。電流互感器工作原理是利用互感器原理，通過線圈耦合實現高電流轉換為低電流測量。

二、結構差別

1. 鉗形電流表

鉗形電流表的結構分為兩部分：鐵心和線圈。鐵心內部存在一個軸向磁場，當電流通過被測導體時，會在鐵心周?chē)a(chǎn)生一個與被測電流方向垂直的磁場。磁場與軸向磁場疊加后，在鐵心內部會形成一個彎曲的磁場線。當這些磁場線穿過線圈時，線圈內的導體會產生電勢差，這個電勢差與被測電流成正比。

2. 電流互感器

電流互感器的結構主要由漏磁式鐵心、一次線圈、二次線圈、油紙絕緣器、端子等部分組成。包括一個外套鐵心和線圈在內，內部經過鐵心耦合來實現高電流轉換為低電流測量。

三、測量范圍

1. 鉗形電流表

鉗形電流表的測量范圍依賴于兩種因素：線圈靈敏度和鉗口尺寸。線圈靈敏度越高，鉗形電流表測量的范圍就越??；鉗口尺寸越大，鉗形電流表測量的范圍就越大。

2. 電流互感器

電流互感器的測量范圍則主要依賴于變比，變比越高，測量的范圍也就越大。同時，電流互感器還需要根據設備品牌、型號等參數進行選擇，以極大程度上滿足其測量范圍的需求。

四、哪種更適合

1. 測量精度

鉗形電流表的精度與模型、品牌有關系，其精度范圍通常在±2%以?xún)?nèi)。適用于需要對小電流進行快速準確的測量。電流互感器的精度通常在0.2、0.5、1和3級之間，用于對大電流進行準確的測量。

2. 測量環境

鉗形電流表由于其非接觸式測量的特點，適用于較為復雜的測量環境。當被測電路的安全、穩定性不能確定，或者出現無法直接接觸電路的情況下，選擇鉗形電流表作為一種可靠的實時測量方法。而電流互感器的使用則主要適用于沒有復雜環境和穩定電路的情況下進行準確的測量。

3. 測量范圍

當需要對大電流進行測量時，選擇電流互感器更加適合；當需要對小電流進行快速準確的測量時，選擇鉗形電流表是更加好的選擇。

鉗形電流表工作原理與電流互感器是有所不同的。根據實際需要還需多方考慮，選擇適合自己的電流測試儀器。

德國GMC-I高美測儀電流傳感器主要產品介紹：

☆ 功率分析儀常用電流傳感器: Danisense系列，PCT系列，Hall系列，WCT系列，L60系列

☆ 霍爾電流傳感器: PROSYS CP系列

☆ 柔性電流傳感器: PROSYS ACP系列，METRAFLEX系列

☆ 電流鉗:Metraclip系列

☆ 電流互感器（CT）:CBM產品

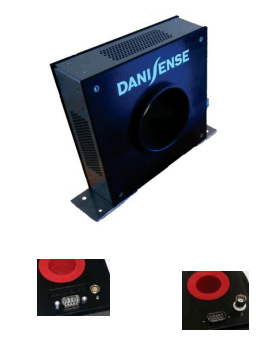

Danisense高精度磁通門電流傳感器產品特點：

☆ 高精度AC/DC電流傳感器

☆ 鋁制外殼，相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大

☆ 滿足從-40°C to +85°C 嚴酷的環境條件

☆ 頻率響應范圍寬

☆ 抑制工頻干擾能力強

☆ 內置校準用信號源

☆ ASPC-高級自我保護電路設計

☆ DSUB/BNC/香蕉頭/LEMO接口可選

☆ 電壓電流輸出可選

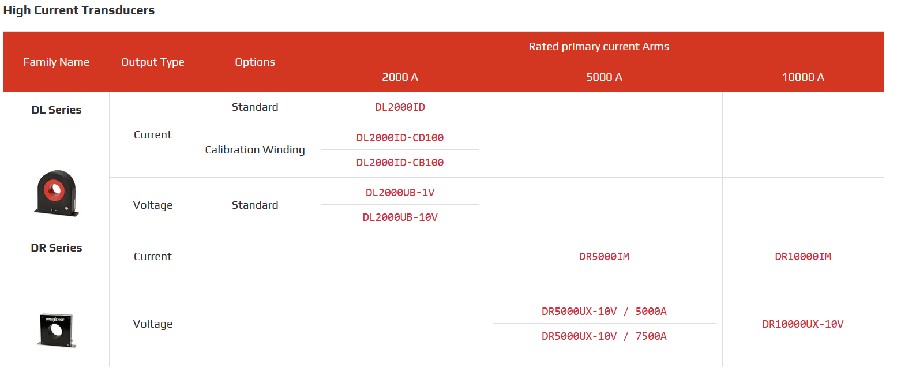

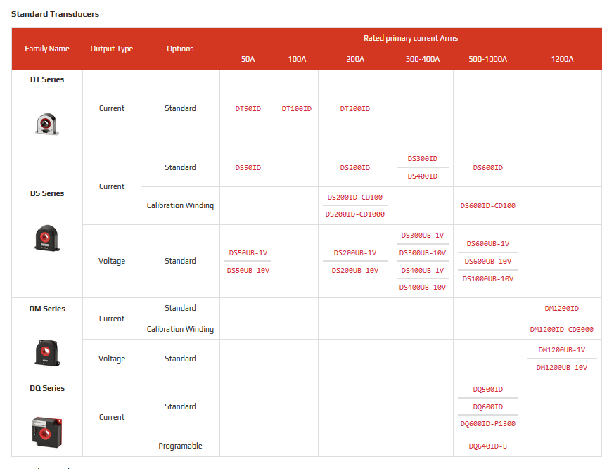

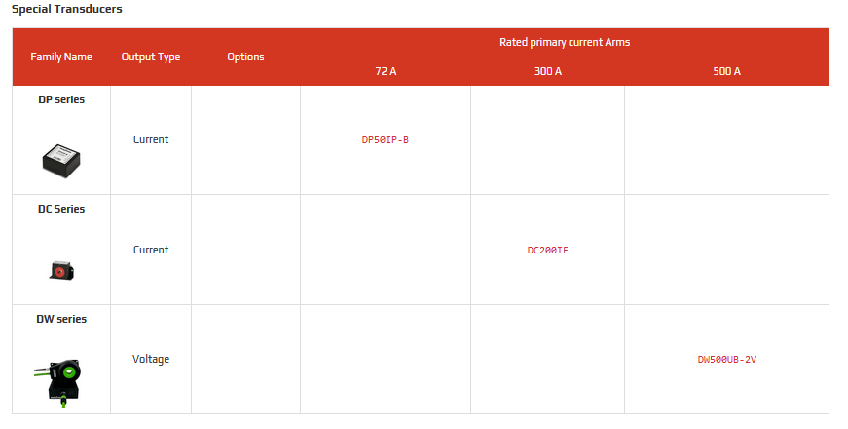

DANISENSE產品系列電流傳感器：

DANISENSE電流傳感器產品應用：

☆ MRI核磁共振

☆ 光伏逆變器，車載逆變器、電機、計量校準實驗室領域高精度功率測試

☆ 高穩定電源系統

☆ 高能物流J速器

☆ 電池測試系統

☆ 電力機車

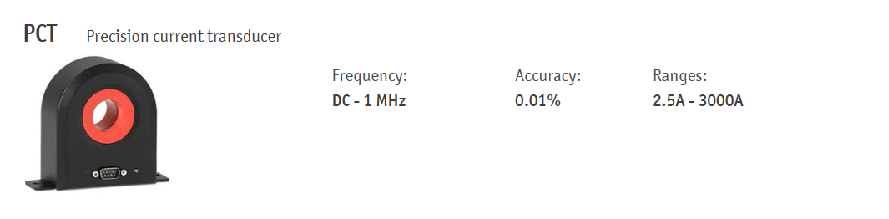

PCT交直流電流傳感器：

☆ PCT閉口電流傳感器性能

☆ AC/DC電流傳感器

☆ 高精度，可以達到0.01%

☆ 可以適用于最低-40度的環境

☆ 海拔2000米

☆ 主要型號PCT200, PCT600, PCT1200,PCT2000

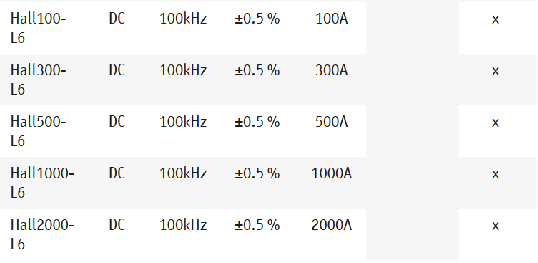

HALL交直流電流傳感器：

☆ 閉口AC/DC電流傳感器

☆ 精度0.5%

☆ 可以適用于最低-40度的環境

☆ 帶寬:DC-100KHZ

☆ 最大電流到2000A

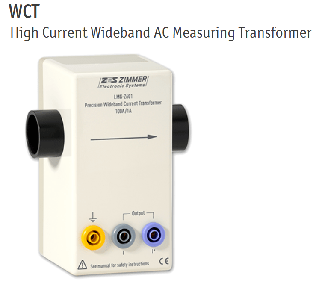

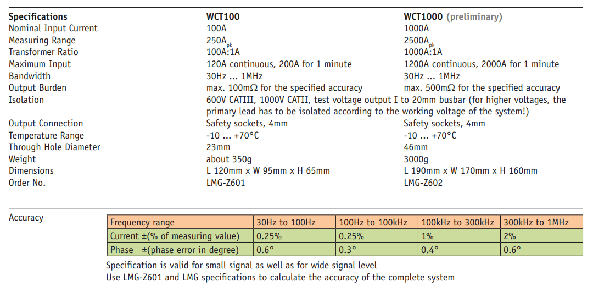

WCT交流電流傳感器：

☆ AC電流傳感器

☆ 精度可以達到0.25%

☆ 可以適用于最低-10度到70度環境溫度

☆ 適用于與LMG功率分析儀使用

☆ WCT100：100A/1A, 30Hz - 1MHz

☆ WCT1000: 1000A/1A.30HZ-1MHz

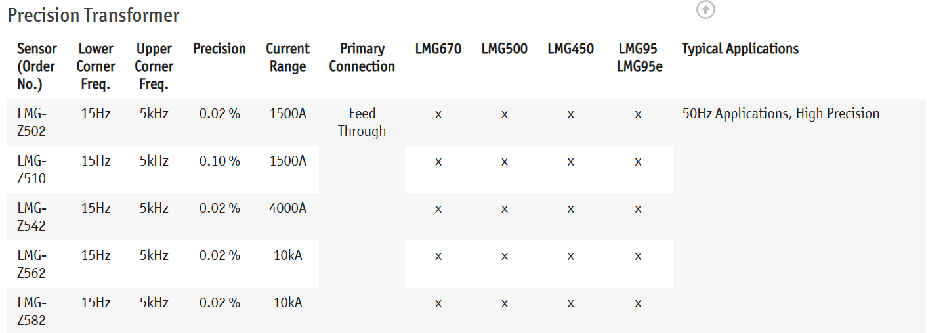

LMG-Z5XX交流電流傳感器

☆ AC電流傳感器

☆ 精度可以達到0.02%（只有LMG-Z510精度是0.1%）

☆ 帶寬15HZ-5KHZ

☆ 最大可以測10KA

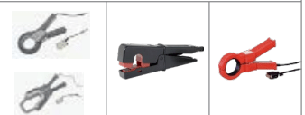

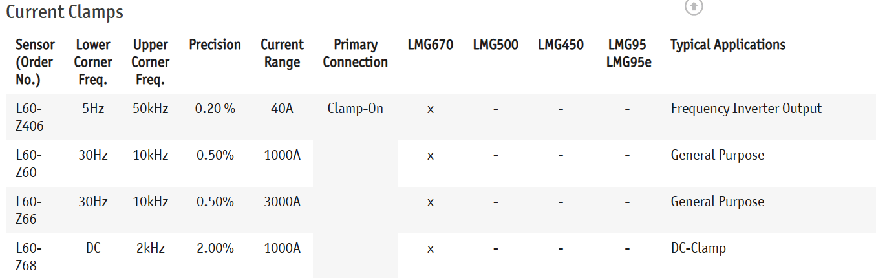

L60系列電流鉗

L60-Z68:   AC/DC，1000A, 2.0%, DC-2KHZ

L60-Z60,   AC，1000A, 0.5%, 30HZ-10KHZ

L60-Z66,   AC，3000A, 0.5%, 30HZ-10KHZ

L60-Z406, AC，40A,     0.2%, 5HZ-10KHZ

鏈接：電流是什么以及電流傳感器的概念和選型主要參數

鏈接：PROSYS電流傳感器產品分類介紹

電流是什么以及電流傳感器的概念和選型主要參數：

電流概念

電流是指電荷的定向移動。電流的大小稱為電流強度（簡稱電流，符號為I），是指單位時間內通過導線某一截面的電荷量，每秒通過一庫侖的電量稱為一「安培」（A）。安培是國際單位制中所有電性的基本單位。

除了A，常用的單位有毫安（mA）及微安(μA)

1A=1000mA

1mA=1000μA

1KA=1000A

電流傳感器概念

電流傳感器是一種檢測電流的設備。它可以感知測量電流的信息，并將檢測到的信息轉換為電信號或其他符合某些規范和標準的方法，以滿足信息傳輸、處理、存儲、顯示、記錄和控制的要求。

電流傳感器，又稱磁性傳感器，可用于家用電器、智能能源、電池汽車、風能發電等。許多磁性傳感器，如電腦磁盤、指南針、家用電器等。

電流傳感器分類：

電流傳感器可分為分流器、電磁電流互感器（CT)、電子電流互感器等。

分流器：是指測量直流電流用的，根據直流電流通過電阻時在電阻兩端產生電壓的原理制成。電阻式分流器的優點是高精度，相應速度快，成本低；而缺點則是，測量電路與被測電流沒有電隔離。電阻式分流器適用于低頻率小幅值的電流測量。

電磁電流互感器（CT）：電流互感器是依據電磁感應原理，將一次側大電流轉換成二次側小電流用來測量和保護的器件，它的一次側繞組匝數很少、線徑粗，一次測串接在需要測量電流的線路中，二次側禁止開路。電流互感器的優點是具有電氣隔離，缺點是只能測量交流電路

電子電流互感器：包括霍爾電流傳感器、羅科夫斯基電流傳感器和專門用于變頻電流檢測的電流傳感器AnyWay變頻功率傳感器(可用于電壓、電流和功率測量)等。

與電磁電流傳感器相比，電子電流互感器是電流傳感器未來的發展方向，沒有鐵磁飽和度，傳輸頻段寬，二次載荷容量小，體積小，重量輕。

光纖電流傳感器是以法拉第磁光效應為基礎，以光纖為介質的新型電流傳感器。

電流傳感器選型主要參數：

☆ 電流傳感器精度

☆ 傳感器測量范圍

☆ 孔徑

☆ 帶寬

☆ AC/DC

☆ 測量方式

☆ 供電方式

☆ 應用場景

鏈接：GMC-I高美測儀電流傳感器主要產品介紹

鏈接：PROSYS電流傳感器產品分類介紹

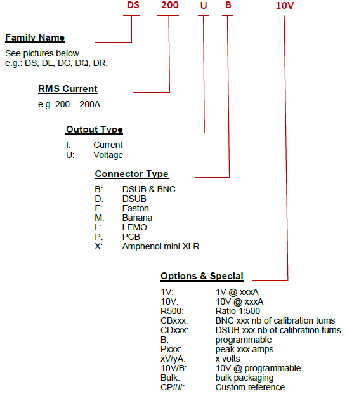

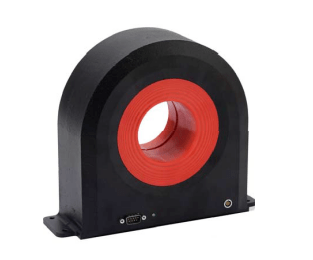

進口磁通門電流傳感器廠家之DS系列產品型號分類：

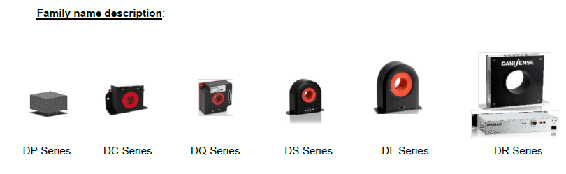

DS系列進口磁通門電流傳感器產品型號：

DS200系列進口磁通門電流傳感器技術參數：

■  最大輸入電流：AC:200A  RMS   DC:300A(±15V供電 -40-85℃)

■ 變比：1:500

■ 最大偏置電流：12uA

■ 最大增益誤差：0.01%(DC-5KHz)

■ 目角誤差：0.1度

■ 線性誤差：1ppm

■ 噪聲：0.02uA(0-100Hz)

■ 鉗口直徑27.6mm

DS600進口磁通門電流傳感器系列技術參數：

■ 最大輸入電流：AC:600A RMS  DC:900A(±15V供電 -40-85℃)

■ 變比：1:1500

■ 最大偏置電流：4uA

■ 最大增益誤差：0.01%(DC-2KHz)

■ 目角誤差：0.1度

■ 線性誤差：1ppm

■  噪聲：0.004uA(0-100Hz)

■ 鉗口直徑27.6mm

DS640進口磁通門電流傳感器系列技術參數：

■ 輸入電流：640A(±15V供電 25℃)

■ 工作范圍：0-55℃

■ 變比：1:40--1:640可調

■ 最大偏置電流：4uA

■ 線性誤差：1uA

■  噪聲：0.004uA(0-100Hz)

■ 鉗口直徑28.1mm

DS2000進口磁通門電流傳感器系列技術參數：

■ 最大輸入電流：AC:2000A RMS DC:3000A

■ 工作溫度：-40-65℃

■ 變比：1:500

■ 最大偏置電流：5ppm

■ 最大增益誤差：0.01%(DC-5KHz)

■ 線性誤差：1ppm

■ 正常電流下的整體精度：0.01%(DC輸入時)

■  噪聲：3ppm(DC-100KHz)

■ 鉗口直徑68mm

DS5000DS2000進口磁通門電流傳感器系列技術參數：

■ 最大輸入電流：AC:5000A RMS DC:8000A

■ 工作溫度：0-55℃

■ 變比：1:2500

■ 最大偏置電流：10uA

■ 最大增益誤差：0.01%(DC-1KHz)

■ 線性誤差：1ppm

■  噪聲：0.004uA(DC-100KHz)

■ 鉗口直徑150mm

接口選擇

■ DSUB-9 標準接口

■ LEMO 電流輸出接口

■ LEMO 電流輸出接口同時配置100臣校準線圈

■ BNC 電壓輸出1V或10V

DSSIU-4電流傳感器技術參數：

■ 可同時為四個DS系列傳感器供電(DS5000除外)

■ 標準19寸機架安裝

■ 輸入電壓：100-240V 47-63Hz

■ 輸出電壓：±15V(供給傳感器)

■ 輸出接口：4mm香蕉頭(傳感器信號輸出口)

■ 可選2/5/10/20m屏蔽線用于傳感器和電源的連接

車輛的平均電子設備數量將繼續增加，因此會增加對高級診斷設備的需求，高性能電流探頭、電流傳感器需要也會增加。

汽車市場展望

現代汽車的檢測服務離不開診斷設備--電流檢測傳感器

1、生產線

■ 汽車制造商向系統集成商投資新的QA系統

例如PSA-ACTIA,FORD-TERADYNE,RENAULT-SIEMENS，HYUNDAI-GIT

2、售后服務

■ 由汽車制造商推動的合同業務

例如BMW-SIEMENS,VW-AVL

3、汽車上市后

■ 通過非特許服務中心開展業務，預訂的訂單被轉給，例如SNAP-ON,BOSCH,GUTTMAN

當前我們的優勢

■ 技術- 具有對應用/需求非常了解的強勢地位

我們擁有所需的技術和經驗豐富的設計團隊

我們現在有了基本設計，使我們能夠提供現有的和新合同的產品

■ 商業-我們有很多建立合作很久的伙伴

現有的合同，例如AVL/VW,SIEMENS/BMW,SNAP-ON,BOSCH,MIDTRONCS，這些客戶的電流傳感器年需求量都在上千只以上。

■ 我們能夠提供標準產品和定制產品——PROSYS定制電流傳感器

■ 汽車售后診斷服務--高性能電流探頭

■ 汽車生產線-EOL 電氣測試---電流檢測傳感器
