發布時間：2022年09月21日             作者：德國GMC-I高美測儀（上海電勵士）

零磁通門電流傳感器DS000系列技術分類以及產品特點：

零磁通門電流傳感器DS000系列產品型號分類：

DS200零磁通門電流傳感器系列技術參數：

■  最大輸入電流：AC:200A  RMS   DC:300A(±15V供電 -40-85℃)

■ 變比：1:500

■ 最大偏置電流：12uA

■ 最大增益誤差：0.01%(DC-5KHz)

■ 目角誤差：0.1度

■ 線性誤差：1ppm

■ 噪聲：0.02uA(0-100Hz)

■ 鉗口直徑27.6mm

DS600零磁通門電流傳感器系列技術參數：

■ 最大輸入電流：AC:600A RMS  DC:900A(±15V供電 -40-85℃)

■ 變比：1:1500

■ 最大偏置電流：4uA

■ 最大增益誤差：0.01%(DC-2KHz)

■ 目角誤差：0.1度

■ 線性誤差：1ppm

■  噪聲：0.004uA(0-100Hz)

■ 鉗口直徑27.6mm

DS640零磁通門電流傳感器系列技術參數：

■ 輸入電流：640A(±15V供電 25℃)

■ 工作范圍：0-55℃

■ 變比：1:40--1:640可調

■ 最大偏置電流：4uA

■ 線性誤差：1uA

■  噪聲：0.004uA(0-100Hz)

■ 鉗口直徑28.1mm

零磁通門電流傳感器DS000系列產品特點：

鋁制夕殼

■ 相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大

■ 滿足從-40°C to +85°C 嚴酷的環境條件

■ 夕殼超低阻抗有效防止夕部干擾信號

■ 減小快速dv/dt 變化對于傳感器影響

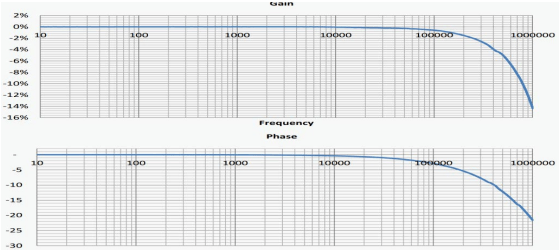

頻響

■ 研發的焦點專注于頻響盡可能的扁平

■ 每個傳感器都要進行可追溯的頻響測試

ASPC – 高級傳感器保護電路

■ 測試電流肘，正確的順序?yàn)橄冉雍镁€(xiàn)，給傳感器供電，再給待測設備供電，否則損壞傳感器

■ 測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流肘

■ 豐均勻地啟停電流傳感器供造成傳感器的偏置增大

■ 由于保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷。
