電流互感器的電流匝數和變比的關系和計算方法：

電流互感器中有許多復雜的概念，例如電流互感器中心匝數和變比之間的關系。事實上，這個問題主要涉及穿芯互感器。通過相應的實驗了解到，其一次電流與二次電流的比率等于一次匝數與二次匝數的比率之反比。換句話說，如果這個變壓器的核心匝數為1匝，其變化比為500/5；核心匝數為2匝，變化比為250/5。電流互感器的變化比隨核心匝數的變化而變化。

正確的電流互感器繞組方法和匝數計算

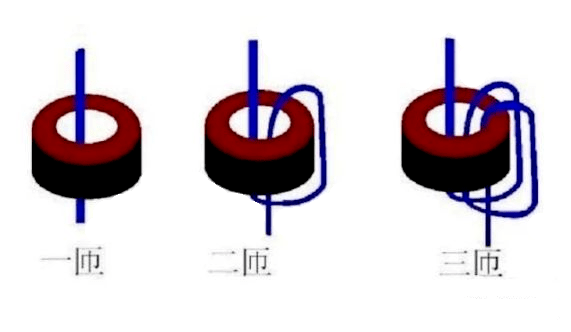

首先，我們應該根據負載的大小來確定變壓器的倍數，然后根據需要將一次線從變壓器的核心進行繞組。請注意，繞在外側的匝數不應為纏繞匝數，而應以穿入電流變壓器的匝數為準。如下圖所示：

電流互感器匝數和變比

例如，電流互感器的最大變流比為150/5，其最大額定電壓為150A,如需作為50/5的互感器使用，導線應繞150/50=3匝，即內圈繞3匝，此時外側只有2匝。也就是看透幾圈，只要數清楚內圈有兩圈就行。

電流互感器變比和匝數的轉換

當使用電流互感器時，當客戶的負載變化必須轉換電流互感器的變化比時，應首先測試變壓器，確定變壓器的最大額定電壓，然后根據變化比和匝數進行轉換。

當我們佩戴2匝時，其一次電流成200/2匝=100A這樣，100/5的互感器就形成了，這就產生了偏差(原變比-現變比)/現變比=（15—20）/20=--0.25是-25%。換句話說，如果我們?nèi)匀话凑?5/5的變化比來計算電度，我們將減少25%的功率。但是當我們穿3匝的時候，我們會計算更多的用戶電量。因為它的一次電流變成了200/3=66.66A，形成了66.互感器的偏差是15/5。.33）/13.33=0.125按75/5的變比計算電度時，計算超過12.5%的電度。因此，當我們不知道電流互感器的最大額定電壓時，我們不能隨意改變比例，否則很可能導致測量偏差。

例如，最高額定電壓為150A50/5互感器需要使用電流互感器，轉換公式為一次穿芯匝數。=目前，電流互感器的最高額定電壓/需要轉換互感器的一次電流=150/50=3匝轉換為50/5的電流互感器，一次穿芯匝數為3匝。

通過這種方式，我們可以計算出最大額定電壓。例如，原電流互感器的變比為50/5，穿芯匝數為3匝。要將其轉換為75/5的互感器，我們首先計算最大額定電壓：最大額定電壓=原始使用時的一次電流×原穿芯匝數=50×3=150A，150/75后轉換為75/5=2匝，即50/5的電流互感器轉換為75/5的電流互感器需要時間，原始穿芯匝數為3匝，穿芯匝數應變?yōu)?匝。另一個例子是50/5的電流互感器，原來穿芯匝數為4匝，需要變成75/5的電流互感器。我們首先計算最大額定電壓為50×4=200A，轉換使用后芯匝數應為200/75≈2.66匝，實際穿芯時纏線匝數只能為整數，要么2匝，要么3匝。
