分裂鐵芯電流互感器 SC40-B 、SC50-E、SC30、SC40-C、SC50-L產品介紹：

? 緊湊型、分裂鐵芯電流互感器，一次側額定電流為 60 安……1000 安，二次側額定電流為 1 安或 5 安。

? 由于采用了分芯設計，安裝非常簡便且節省時間。

? 特別適合改造用途，因?yàn)闊o(wú)需拆卸主引線

? 允許在不中斷主電源的情況下進行改造

? 緊湊的設計使其能夠在通道受限和空間狹窄的區域使用。

? 清晰可聞的咔噠聲確認安裝正確。防紫外線電纜扎帶提供了額外的安全性。

? 精度等級：0.5、1 或 3，取決于類型

分裂鐵芯電流互感器 SC40-B 、SC50-E產品系列應用場景：

由于其緊湊的設計，分芯電流互感器特別適合在受限通道和狹窄空間使用?？煞蛛x的鐵芯使得在電纜或軌道上安裝互感器更加容易。當電路中斷困難或測量?jī)x器需要輕松快速重新安裝時，分芯電流互感器是正確的選擇。電流互感器中一次導線的安全安裝由機械設計保證，并由明顯的可聽到的咔噠聲確認。作為標準設備的一部分，兩個防紫外線扎帶有助于進一步固定互感器。

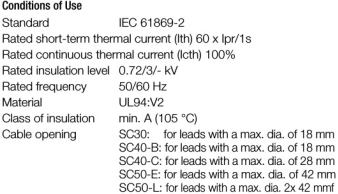

分裂鐵芯電流互感器 SC40-B 、SC50-E產品系列技術特性：

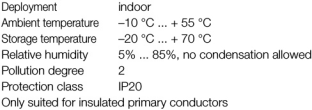

環境狀況

重量

SC30：                            .../1A     200 克

SC40-B：                         .../1A：360 克

                                         ../5A    300 克

SC40-C                            .../1A：310 克

SC50 -                              .../5A  250 克

                                         .../1A  525 克

                                         .../5A  650 克

SC50-L                             .../1A  725 克

                                         .../5A  850 克

SC30、SC40C、SC50-L分芯電流互感器 SC40-B ，SC50-E：

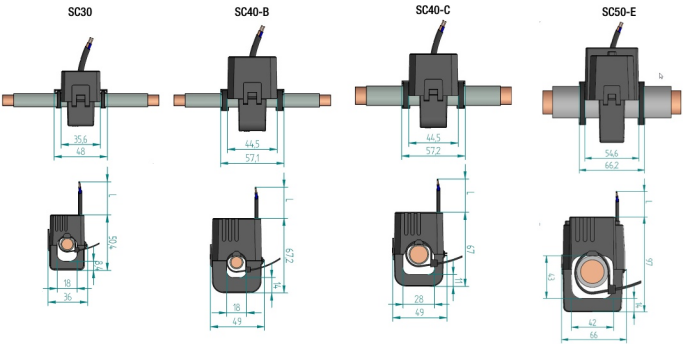

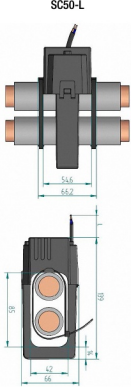

尺寸

布線圖

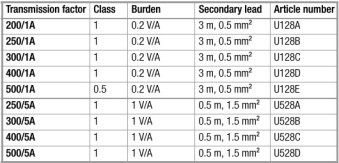

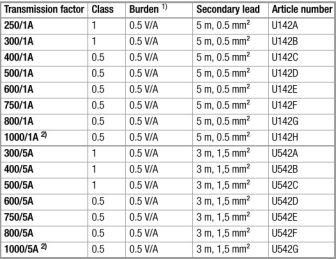

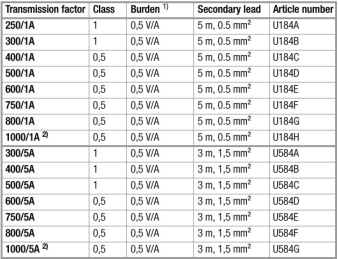

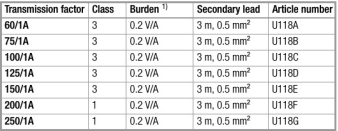

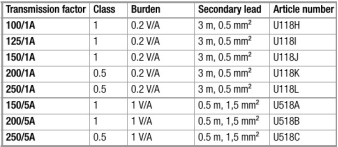

分裂鐵芯電流互感器 SC40-B 、SC50-E產品系列訂單信息:

SC30 - 直徑 18 毫米

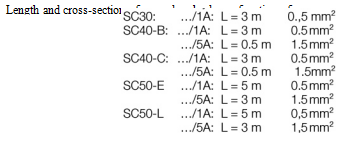

1）二次鉛的末端負荷

SC40 - B - 直徑

18 毫米

SC40-C - ?28

毫米

SC50 - E - 直徑

42 毫米

2）環境溫度 - 10 攝氏度……+ 40 攝氏度

SC50-L - 直徑 2×42 毫米
