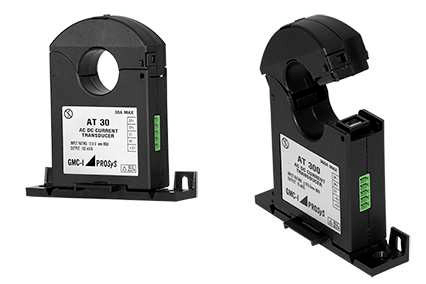

    電流互感器安裝注意事項：

    1、按圖施工，接線正確，導線兩端編號標記應清楚，標號范圍符合規程要求；

    2、電流互感器極性不能接反，相序、相別應符合設計及規程要求，對于差動保護用的互感器接線，在投入運行前必須測定兩臂電流相量圖以檢驗接線的正確性；

    3、二次回路導線或電纜，均應采用銅線，電流互感器回路導線截面不應小于2.5mm2,電壓互感器回路導線截面不應小于1.5mm2；

    4、二次回路導線排列應整齊美觀，導線與電氣元件及端子排的連接螺絲必須無虛接松動現象，導線綁把卡點距離應符合規程要求；

    5、二次回路對地絕緣應良好，電壓回路和電流回路之間不應有混線現象；

    6、電流及電壓回路，均應在互感器二次側出口處一點接地。電壓回路應有熔斷器保護；

    7、盤、柜內二次回路導線不應有接頭，控制電纜或?qū)Ь€中間亦不應有接頭，如必須有接頭時，應采用其所長的接線端子箱過渡連接；

    8、電流互感器出口首個端子排應選用專用電流端子，電流互感器不使用的二次繞組在接線板處應短路并接地。

    電流互感器原理是依據電磁感應原理的，電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來使用，二次側不可開路。

    電流互感器的型號是由2～4位拼音字母及數字組成。通常能表示出電流互感器的線圈型式、絕緣種類、導體的材料及使用場所等。橫線后面的數字表示絕緣結構的電壓等級（4級）。電流互感器型號中字母的含義如下：

    L：在首位，表示電流互感器；

    D：在第二位，表示單匝貫穿式，在型號的最后一個字母時表示差動保護用（部分生產廠用B或C標出）

    F：在第二位，表示復匝貫穿式

    Q：在第二位，表示線圈型，在第四位，表示加強型；

    M：在第二位，表示母線式；

    R：在第二位，表示裝入式；

    A：在第二位，表示穿墻式；

    C：在第二位，表示瓷套式，在第三位，表示瓷絕緣；

    Z：在第三位，表示澆注絕緣；

    J：在第三位，表示加大容量加強型，在第四位，表示加大容量；

    G：在第三位，表示改進型；

    W：在第三位，表示戶外型；

    電流互感器一次繞組的頭、尾出線端分別用L1和L2標志(L2有時不標出);二次繞組的頭尾出線端分別用K1和K2(或S1,S2)標志，L1和KI為同極性;L2和K2為同極性。

    (1)電流互感器的一次應串聯在被測電路中，其標有L1的端子應與電源相接，標有L2的端子應與負載(用電器)相接。

    對穿芯式互感器，電源線應由標有L1的一端穿人，穿過后去接負載。電源線穿過互感器中心孔幾次，即為幾匝。

    (2)電流表或功率表的電流回路與電流互感器的二次K1,K2相接。與功率表的電流回路相接時，其K1(S1)端應接功率表標有“*”的一端(該端被稱為“發電機端”)。

    (3)標有二次K2端子和鐵芯均應可靠接地。

    1.校驗用電流互感器精度：0.1S級，誤差0.1%，常用于校驗計量級電流互感器的準確度。

    2.計量用電流互感器精度：0.2S0.5級，誤差0.2%和0.5%，用于電費結算的依據，部分場合也會使用0.5級

    3.測量級電流互感器：0.5級、1.0級，2.0級等，一般用于電流表。

    4.保護用電流互感器精度：10P10、10P20、5P10、5P20等，精度的含義：以10P10為例，即流過電流互感器的電流，是其額定電流的10倍以?xún)?nèi)的時候，電感器的誤差在±10%以?xún)?nèi)。

    5.在一些特殊場合，還有精度更精的電流互感器，有0.005級,0.05級等，使用場合較少。

    如果你有鉗表和電流表很好辦，先用萬用表測下線圈有沒有短路，接入電路工作，電流互感器輸出直接接5A電流表，用鉗表測母線的實際電流，對比電流表的電流，知道互感器的倍數乘以電流表應與鉗表差不多，誤差太大就有問題了。

    常見回答：

    哪一種更貼切一點？

    如何鑒別電流互感器好壞?

    首種回答

    針對高壓電流互感器：電流互感器的二次回路中只能帶很小的阻抗，因此在正常工作時趨短路狀態，聲音很小，而故障時聲音較大。接地應良好，對電容型電流互感器一次繞組末屏引出線應可靠接地。油浸式互感器應不會出現滲油現象。另外，當電流互感器二次繞組或回路短路時，電流表、功率表指示為零；電流互感器二次回路開路時，故障點端子會擊穿冒火。

    進行以下測量

    1、繞組的絕緣電阻；

    2、介質損失；測量值應符合相關規定

    第二種回答

    1,外觀:電流互感器外殼、絕緣、線圈等是否有老化、電擊、燒焦等痕跡.以下是指500V以下的電流互感器,用500V兆歐表檢查。

    2,初級線圈通路,不能斷路。

    3,次級線圈通路,不能斷路。

    4,初級線圈與次級線圈不能通路。

    5,用500V兆歐表檢查絕緣電阻,初級線圈與次級線圈對外殼絕緣大于0.38兆歐。

    6,用電流夾鉗表監測電流比值是否正確.(主要是檢查線圈內部匝間是否有局部短路現象)

    電流互感器CT（CurrentTransformer）是繼電保護獲取電流的關鍵。CT飽和將導致電流測量出現偏差，影響繼電保護的正確動作，特別是對差動保護影響較大。

    1.暫態飽和、穩態飽和

    暫態飽和：僅在暫態過程中飽和，并且會逐漸退出飽和狀態，如下圖所示（二次電流I2）。

    穩態飽和：過了暫態過程后，處于穩態時仍處于飽和狀態，如下圖所示（二次電流I2飽和）。

    2.CT飽和電流去了哪里？

    CT飽和時，測量電流偏差較大，這部分偏差的電流去了哪里呢？

    電流互感器CT也是按照變壓器基本原理工作的，下面以變比為1的變壓器來說明CT的工作原理。

    (1)正常運行時（未飽和）

    變壓器負載電流與電源一次電流基本相等。

    為什么說基本相等呢？揭開變壓器的面紗，原來還有勵磁支路的勵磁電流。

    顯然，勵磁電流Im越小，CT誤差就越小，而勵磁電流Im越大，CT誤差就越大。

    (2)CT飽和時

    當CT達到飽和狀態后，CT一次電流繼續增加，但CT二次電流幾乎不再增加，CT勵磁電流卻顯著增加，這就是CT飽和時測量偏差變大的根本原因。

    3.影響CT飽和的因素

    勵磁支路的伏安曲線，藍色段為線性工作區，紫色段為飽和工作區，兩段交點為飽和點。顯而易見，過了飽和點之后，勵磁電流顯著增加。

    CT偏離飽和點越遠，CT勵磁電流越大。

    在相同的電流下，CT二次負載阻抗越大，CT就越容易進入飽和。

    4.CT飽和電流波形特征

    CT飽和時，CT二次電流出現“殘缺”，表現為明顯的諧波分量。

    穩態飽和：以3、5、7次等奇次諧波為主。

    暫態飽和：諧波更豐富，除了3、5、7等奇次諧波，還有0次（直流）、2次等偶次諧波。

    5.進一步的思索

    故障開始一段時間，短路電流很大，但CT并沒有飽和，這是為什么？

    如果二次負載阻抗為零，CT還會飽和嗎？

    如果二次負載阻抗為純電抗，CT飽和電流又有哪些特征？

    互感器(俗稱CT)、電壓互感器(俗稱PT)是電力系統中的重要設備，與電流表、電壓表、功率表、頻率表等測量?jī)x表、繼電保護、自動勵磁調整等裝置相連，在安裝和維修時接線的正確與否，直接與電力系統安全穩定運行緊密相連。

    電流、電壓互感器的規格、品種分超高壓、高壓、低壓，各種變比的互感器的數量和接線方法，主要是由供電電壓及供電方式來決定的。

    在單相回路中僅有一個回路，這樣可用一臺電流互感器來測量回路中的電流，我們實際使用的電燈的回路中就是采用這種方式。在三相三線的電氣回路中，因?yàn)闆](méi)有相線和中性線間負荷，便可以用兩臺電流互感器，接成V型接線的方式，接二只電流表測量電流。

    這種接線方法：是將兩只電流表，接在二次線圖的公用導線上，為了節約器材和簡化接線，在三相負荷基本平衡時，也可以用一臺電流互感器接一只電流表參考使用。同時在三相三線式的回路里，有時也采用三臺電流互感器接成角型接線，分別測量三相電流，在三相四線制供電系統中，應安裝三臺電流互感器分別供電流表使用，接線方式可采用星形接線。

    電流互感器的初級繞組繞有粗線，通常與被測電流的負載串聯在一起，通常只有一匝或幾匝，流經初級繞組的電流等于負載電流；其次級繞組的匝數多于電線。將其連接至電流表或功率計的電流線圈。因?yàn)殡娏鞅砘蚬β视?jì)的電流線圈的電阻很小，所以電流互感器的次級等效于短路。

    1.電流互感器可以第二次短路，但不能斷開；電壓互感器可以第二次斷開，但不能短路；

    2.對于次級側的負載，變壓器的初級內部阻抗很小，甚至可以忽略不計；

    3.正常運行中，電流互感器的磁通密度接近飽和值，故障發生時磁通密度降低；當電流互感器正常工作時，磁通密度很低，而當電流互感器正常工作時，初級側的短路電流會變得非常大。

    4.電流互感器是一種用于測量電網高壓的特殊變壓器。它可以根據指定的比率將高壓轉換成低壓，然后將其連接到儀表進行測量。

     電壓互感器，無論一次電壓是多少伏，而二次電壓一般被指定為100伏，以提供電壓表，功率計，電度表和繼電器的電壓線圈所需的電壓。

    1.單臺電流互感器接線：只能反映單相電流的情況，適用于需要測量一相電流的情況。

    2.三相完全星形接線和三角形接線形式電流互感器接線：三相電流互感器能夠及時準確了解三相負荷的變化情況。

    3.兩相不完全星形接線形式電流互感器接線：在實際工作中用得多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

    4.兩相差電流接線形式電流互感器接線：也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用少的繼電器完成三相過電流保護，節省投資，兩相差電流接線形式電流互感器接線。

    電流互感器，本質而言是一種變壓器之類的東西，它把一次側的大電流，變成1-5A的小電流，供一些儀表顯示用，只是因?yàn)槎蝹?cè)負載阻抗非常小，在工作時候，二次側這邊幾乎處于短路狀態。

    電流互感器的線圈之間，雖然是隔離的，假如二次回路沒有接地，一次側的高壓通過兩側線圈之間的分別電容以及二次側對地的分布電容分壓，高壓電直接竄入二次側上，這個高壓電壓大小，取決于二次側對地分布電容的大小，當二次側接地了，這個分布電容為零了，高壓電，會直接引入大地，人即使碰到了，也不會觸電。

    電流互感器既然是一種特殊的變壓器，輸出和輸出側都是隔離的，沒有直接的回路關系，接不接地，的確都可以正常工作，接地的意義，主要是防止一次側高壓竄入二次側，引起安全問題，有點類似三相四線制中的零線的作用那種意思，三相不平衡時候，電流可以通過零線流回去，保護了設備用電安全。

    電流互感器的接地，都是單點接地，這種實際是保護接地，正常工作時候，對地并不會形成回路，也不會有電流流入大地中。
