METRACLIP63 / 64毫安電流鉗表的應用和特性：

METRACLIP63 / 64毫安電流鉗表內容簡介：

METRACLIP63 / 64毫安電流鉗表用于測量故障，過程信號電流，電流測量范圍:   DC 100 mA / 1000 mA、AC 100 mA / 1000 mA / 10 A

? 直流交流來回切換

? 直流測量零平衡

? 測量值存儲 (DATA HOLD)

? 節電電路

? 電流鉗帶1.2米線

? 用于連接記錄儀的模擬量輸出，比如存儲萬用表

METRACLIP63 / 64毫安電流鉗表產品應用：

? 在弱電流范圍精確直接電流測量

? 正弦波交流電流測量

? 接地導體泄漏電流測量

? 單相和三相系統泄漏電流測量

METRACLIP63 / 64毫安電流鉗表產品特性

節能電路

電流鉗在按鍵未激活后10分鐘自動關閉，自動關閉功能可以取消。

模擬量輸出

模擬量輸出(0 ... 100 mV DC)設計用于連接記錄儀（比如存儲萬用表）。這可以使記錄測量持續幾個小時。

超出額定范圍顯示

超出測量范圍會有可見顯示(顯示OL)

遠程控制電流鉗

電流鉗通過1.2米線連接到測量儀器?？梢詼y量到難以介入的位置

鏈接：毫安鉗形電流表METRACLIP63 / 64適用規則和標準

鏈接：毫安級電流傳感器METRACLIP63 / 64參數介紹

閉環式霍爾電流傳感器的工作原理及特點

霍爾效應是什么

霍爾效應是霍爾技術應用的理論基礎。當帶小電流的半導體片放置在磁場中時，由于洛倫茲力的作用，半導體中的載流子被偏移，導致半導體兩側的電位差，即霍爾電壓UH，這個電壓UH磁感應強度B和控制電流IC成正比，理論推算后有以下等式關系：UH=（RH/d）×B×IC

式中:UH為霍爾電壓；B磁感應強度；IC控制電流；RH為霍爾指數；d半導體薄厚。在上面的公式中，如果控制電流保持不變IC不變，在一定的環境下，磁感應強度的大小可以通過測量霍爾電壓來計算，從而建立了磁場和電壓信號lian系。根據這個表達式，我們開發了一種用于測量磁場的半導體器件，即霍爾器件。

閉環霍爾電流傳感器的工作原理：

閉環霍爾電流傳感器是一種模塊化產品，使用霍爾器件作為隔離和檢測電流的核心敏感元件。其工作原理為霍爾磁平衡型（或霍爾磁補償型、霍爾零磁通型）。眾所周知，當電流通過長直線時，磁場在導線周圍產生磁場。磁場的大小與流過導線的電流成正比。磁場可以通過軟磁材料聚集，然后用霍爾器件進行測試，因為磁場的變化與霍爾器件的輸出電壓信號有很好的線性關系，因此霍爾器件測得的輸出信號可以直接反映導線中的電流大小。

閉環霍爾電流傳感器的主要性能閉環霍爾電流傳感器是近10年來出現的高科技模塊化產品。與傳統的分流器或變壓器的電流測量方法相比，它具有許多優點。

閉環霍爾電流傳感器主要具有以下特點：

(1)線性優于0.1%IN；

(2)響應時間:低于5us；

(3)頻率響應:0-1000kHz。

(4)可同時測量直流、交流、脈沖電流等任意波型電流；

(5)二次(側)測量電流與一次(側)測量電流之間完全隔離，絕緣電壓一般為2-12kV；

(6)電流測量范圍寬，可測量額定100A～2kA的電流；

閉環霍爾電流傳感器在逆變焊機中應用的重要性：

逆變焊機輸出電流控制的重要性：

逆變焊機輸出電流的檢查和控制（以下簡稱焊機）直接決定了焊機工作的穩定性和可靠性。由于焊機的使用條件不同，負荷變化較大，焊機的輸出功率也會發生較大的變化。如果焊機的輸出電流不受限制，焊機會因過載而加熱，影響電源輸出，更嚴重的前提會導致焊機故障。

逆變焊機采用閉環霍爾電流傳感器（以下簡稱傳感器），實現焊機輸出電流的隔離測量，即霍爾電流傳感器的輸出信號與焊機的輸出電流電氣隔離，有利于霍爾電流傳感器的輸出信號調整。焊機的輸出電流通過調整信號和反饋來調整。當焊機的輸出電流接近設計功率輸出時，輸出電流不會增加，從而限制焊機的輸出功率。

到目前為止，霍爾技術越來越多地應用于工業控制的各個領域。20世紀80年代，隨著元件技術的發展，霍爾器件的性能大大提高，霍爾器件應用開發的霍爾電流傳感器的性能也大大提高，特別是閉環霍爾電流傳感器的發展，大大擴大了該技術的應用領域。

閉環霍爾電流傳感器在逆變焊機中的應用：

閉環霍爾電流傳感器廣泛應用于各種電源、逆變焊機、發電及輸變電設備、電氣傳動、數控機床、jun工業及設備等jun使用商品。

應用效果某型逆變焊機的設計選擇霍爾電流傳感器作為系統電流檢測的一部分，傳感器的基本功能是隔離和檢測焊機的輸出電流。根據傳感器的輸出信號，設置限流工作點，確保焊機的輸出功率不高于逆變焊機的額定功率。

現階段，商品量程可從10mA到1kA在不斷擴大規格型號的同時，精度可以提供幾個產品系列，范圍1‰~1ppm，電壓傳感器量程從100V~2mV，精度1~0.5‰，工作溫度范圍到-40~125℃。

高精度傳感器具有以下特點：

1)高精度電流傳感器具有精度高，分辨率好

與傳統方案相比，磁配制式傳感器可提供最大精度等級，提升2個量級。

每個人的高精度傳感器都處于國際權威水平，并經中國權威部門驗證。

高精度的額外優點是，在一個小范圍（1%或更少）的情況下，它仍然可以保證高精度。它防止在大采樣率的精確測量下檢查系統切換范圍，大大降低了系統軟件的成本，提高了使用壽命和可信度。

分辨率很高，精確測量10KA在這種情況下，仍保證低至1米A的分辨率。

2)保護測量準確，量程寬，規格型號全

精確的防護測量可以提供優異的安全性能，并促進這種傳感器在高壓場所工作。

量程覆蓋了大多數常見的行業，提升**產品規格的總數遠遠超過競爭對手，更適合客戶選擇。并能快速為客戶提供定制產品。

在其中提供了幾個精度等級CTI0.1級，HTI0.5級等產品系列較早發布，彌補了銷售市場的空缺。

3)高分辨率電流傳感器具有頻段寬，可以準確測量DC-幾百kHz

4)航空級可靠性，適應性強

根據整個系列的可信度和電磁感應可用性測試，它提供了穩定性和可信度。即使在異常情況下（如母線電流存在后通電），也可以確保無損壞（部分競爭對手無法保證）。該產品具有很高的抗干擾性，可在復雜的電磁感應自然環境中工作。

5)良好的溫度特性和時間特性

磁性配置電流和電壓傳感器具有優良的溫度特性，可以在開放的溫度段工作，精度幾乎不受溫度變化的影響，可以在整個溫度段內保持高精度特性。這一特性不會隨著時間的推移而改變，在整個使用壽命周期中，可以保持良好的精度。這一特性使得設備維護和管理越來越容易，在任何情況下都不必擔心精度的變化。

6)體型小，重量輕

傳感器應用數字功率放大器工作模式，在數字功率放大器電源電路補償?shù)膸椭?，可以防止應用容量大?a data-mid="307" href="http://dghuisheng.cn/a/333.html">電壓互感器重。在此基礎上，我公司進一步提高了容量和凈重。與同行業的競爭對手相比，我公司在精度更高的前提下，在相同的范圍內，除了容量更小、凈重更低外，還可以有更準確的測量直徑；在超大范圍下，這種優勢極其明顯，凈重不到競爭對手的一半。

合適的高精度電流傳感器如何選擇

電流傳感器的種類非常多，那如何選擇一款合適的高精度電流傳感器呢？

零磁通電流傳感器

高精度電流傳感器是什么？

高精度電流傳感器的功能是采樣，即通過電磁感應或電阻將測量電路中的電流值轉換為電壓值，然后通過專用模數轉換器將其轉換為模擬信號進行分析和處理。核心控制器可以根據檢測到的信號調整場效應管的導流度，從而改變電流值。通過等待匝數原理，一次電流快速分配到二次線圈，使二次線圈輸出補償電流產生的磁場與一次電流產生的磁場相互抵消，從而降低二次線圈的電流能，準確反映一次電流的大小。

還有精度、測量范圍等，價格在中等偏上。傳感器的范圍越接近分配給每個傳感器的負載，稱重精度越高。在使用過程中，由于傳感器上的負載增加，除了稱重對象外，還有重量、皮膚重量、部分負載和振動沖擊等負載。

在選擇高精度電流傳感器的范圍時，應確保傳感器的可靠性和使用壽命。在選擇合適的高精度電流傳感器時，應考慮傳感器的帶寬、溫度漂移指數、線性、輸出信號等參數，甚至安裝方法和電源。這些參數也是決定選擇的因素。

如何選擇電流傳感器采樣電阻R？

電阻有許多測量指標，如電阻值、精度、包裝類型、額定功率、抗壓、工作溫度范圍、溫度穩定性、時間穩定性、頻率特性等。

阻值。

電阻值根據傳感器輸出電流和所需電壓確定，然后根據標準電阻值進行選擇。例如，最大輸出電流為0.1A，相應的電壓為1V，則可挑選1V/0.1A=10Ω的電阻。

高精度電流傳感器不適合導出高壓，如5V事實上，輸出電壓越大，傳感器的性能就越低。特別是在高頻信號的前提下，建議傳感器輸出的最大電壓控制在2V在此范圍內，如果需要更高的輸出電壓，建議在電阻輸出電壓的基礎上增加一個電壓放大級，或者直接選擇我們的電壓IV變換器商品，IV轉換器集成了高精度電阻和高精度放大電路，可以方便地將電流傳感器連接到一側，另一側連接到檢測儀器。

精度。

精度是根據所需的系統精度來確定的。例如，系統精度的要求是1‰，則應該選擇1‰精度電阻，如果系統要求的精度較高，不容易選擇合適的電阻，可以使用并聯的可調電阻進行微調。

溫度穩定。

在電阻值和精度確定的情況下，還有兩個重要指標:溫度漂移和額定功率，影響系統的總精度。還有一個看不見的指標，電阻的時間穩定性，即時漂移。

用于DIN導軌安裝的柔性交流電流探頭

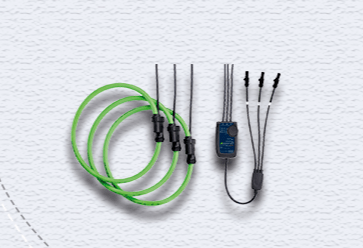

DRM和DRP系列產品是采用Rogowski原理的柔性交流電流探頭，在DIN導軌安裝的外殼中裝有三或四通道積分器，用于長久安裝。靈活輕便的測量頭可以快速簡便地安裝，而不會影響主系統。

帶DIN導軌外殼的柔性AC探頭基于Rogowski原理，它們適用于幾百mA到6000A的交流電流測量。電子設備通常安裝在控制柜中，而測量頭可以直接通過螺絲安裝，也可以通過插座，插頭和距離電子設備最遠20m的電纜安裝，DRP和DRM系列產品提供電壓輸出信號，該信號與測量的電流成正比。除單相外，還可提供三個和四個探頭的測量系統。

柔性交流電流探頭典型應用:

■ 固定安裝和技改升級

■ 能源管理

■ 過程控制

■ 工業廠房的負荷監控

柔性交流電流探頭主要特點:

■ 提供多種探頭長度和直徑

■ 真均方根值（RMS），4至20mA和瞬時輸出

■ 多個量程

■ 易于安裝

定制化解決方案

我們的重點是設計，開發和定制用于電流和電壓測量以及電參數測量和信號處理的電流探頭，鉗型表，手持式儀器和系統。

我們的銷售和工程團隊擁有非常強大的技術背景，在傳感技術，應用和產品方面擁有30多年的經驗。我們的主要市場是汽車，電力公用設施，例如電能質量，能源管理和測試＆測量。我們專門為OEM客戶設計定制用于測量電參數的解決方案。

核心優勢:

■ 高度靈活，專注并響應客戶需求

■ 技術驅動和基于應用開發

■ 與我們的OEM客戶一起設計定制產品

■ 基于合同的OEM業務，自有品牌和分銷銷售

■ 核心技術是霍爾效應，磁通門，Rogowski，磁阻–GMR和AMR

訂購功率測量傳感器時必須指定電流和電壓互感器的一次值以及功率范圍上限值：

功率測量傳感器尺寸

與為電量或物理量設計標準測量傳感器相反，功率測量變壓器的尺寸需要在下單時進行一些額外的考慮，如下所述。

測量變壓器的輸入和輸出之間的關系通?？梢酝ㄟ^簡單地分配相應的值來建立，例如交流測量傳感器：0…1 a-->4…20毫安。

對于功率測量傳感器，功率測量范圍（W、KW、MW或VAr）的規范是必要的，盡管這還不夠。除了功率范圍上限值外，還必須為電流和電壓輸入指定額定值。如果要將測量傳感器校準到一次值（變壓器一次側的功率），則還必須知道電流互感器和電壓互感器的變比。

電流互感器和電壓互感器的變比例子：

在三相電力系統中，用1500/5A電流互感器和6000/100V電壓互感器測量有功功率。已知以下數據：

☆ 電源：三相三線系統（在這種情況下，負載類型無關）

☆ 輸入：5 A和100 V

☆ 輸出：4。。。20毫安

雖然沒有規定功率，但是可以用這些數據在二次側校準功率測量變壓器。然而，當施加5 A和100 V時產生的功率值僅對應于在特殊情況下應實際顯示的值。為什么？利用這些數據，可以使用三相系統中的有功功率（Pa）方程計算有功功率：

Pa=U x I x 3-->100 x 5 x 1.732=866瓦

在cos phi=1的特殊情況下，如果施加100 V，消耗5 A負載，則該有功功率值在變壓器的二次側。

為了確定一次功率，二次功率（變壓器下游功率，在我們的例子中為866 W）必須乘以變壓器比：

Pprim=Psec x R（u）x R（i）=866瓦x 6000/100 x 1500/5=15.588兆瓦

然而，在實際操作中，將測量傳感器的尺寸定為最終值（15.588 MW）會導致許多缺點：

1） 由于小數點后三位，下游指示器和記錄器的刻度不易辨認（刻度劃分?。?

2） 由于在實際應用中，cos phi總是小于1，或者由于電力系統中的電流互感器已經（過）定了尺寸，以滿足未來的要求，所以沒有充分利用可用的測量跨度。

然而，如果在上述示例的情況下，假設電流互感器已經根據功率適當?shù)卮_定了尺寸，并且系統在假定cos phi小于或等于0.9的情況下運行，則合理的尺寸確定結果。

在這種情況下，最大一次功率計算如下：

壓縮比=15.588 MVA x 0.9=14.03兆瓦

出于上述原因，量程上限四舍五入為整數，設置為14兆瓦。（此值通常由操作員根據其對系統的了解提供）仍然必須進行測試，以確保功率測量變壓器能夠適應量程上限。存在可通過所謂的校準因子（“C”）來確定的極限。

校準系數由Papparent和pacative的兩個值計算得出，并且必須在0.75到1.3的范圍內（具體取決于設備類型，請參閱數據表）：

校準系數=pacative/Papparent

三相系統的Papparent計算如下：

視在功率=U x I x 3

以下適用于本例：校準系數=14/15.588=0.898

因此，校準系數不超過規定限值。由此得出功率測量傳感器的尺寸確定。

電流互感器和電壓互感器測試/校準：

在測試和重新校準功率測量傳感器時，必須考慮校準系數！因此，在上述示例中，僅應用100 V和5 A以獲得20毫安的輸出信號是不正確的（順便說一下，這是一個常見的錯誤）。

相反，必須先將其中一個輸入值（100 V或5 A）乘以校準系數，然后應用。

例如：5A*0.898=4.49A。

當施加100 V和4.49 A時，測量傳感器必須產生20毫安信號。

柔性電流傳感器的工作原理和特點：

柔性電流傳感器是一種檢測裝置，可以感覺到被測量電流的信息，并可以按照一定的規則將檢測到的信息轉換為電信號或其他符合某些標準要求的方式，以滿足數據的傳輸、處理、存儲、顯示、記錄和控制。

柔性電流傳感器的工作原理：

柔性電流傳感器是一種直接覆蓋在被測導體上的環狀線圈。導體上流動的交流電流將在導體周圍產生交流磁場，然后在線圈中感知與電流變化比成比例變化的通信電壓信號。通過特殊的結構設計和處理方法，建立了電流傳感器的基本算法。

柔性電流探頭是一種安全的儀器，可用于所有示波器和數字萬用表（需要特殊的轉換連接器）或功率記錄器。

柔性電流傳感器的特點：

☆ 線性高：線圈不含磁飽和元件，輸出信號和待測電流信號一直是線性的。

☆ 檢測范圍寬：可測頻率從：5Hz~30MHz，電流可以從0.7A~350000A，不需要配備其他電流互感器，特別適用于電子的各個方面的研發，可控制開關按鈕、電子電力設備開發、高頻電波檢測、測量故障電流終端或短路容量、諧波電流分析、三相供電系統中的測量信號或泄漏電流分析。V數據采集設備、數字萬用表或功率記錄器的峰值導出。

☆ 易于校準：線性高，易于校準。在系統應用中，可以選擇常用的標準信號進行校準。校準后的范圍總是線性的，這使得測量結果非常準確。

☆ 安裝方便:由于選擇了柔性線圈，可以測量不同的物體，很容易夾入夏的封閉空間，線圈可以鎖定，測量時作為采集單元的測量精度為±1%2mV。對于不規則導體的測量，不需要更改主回路。

高美柔性電流探頭集成了一個易于使用的設備，小巧、靈活、準確、快速和安全。它可以提供給所有示波器和數字電表。它可以從小電流到大電流，并且可以在示波器上顯示波形，特別適用于電子研發的各個方面。

高精度電流傳感器的應用領域和霍爾電流傳感器發展趨勢

高精度電流傳感器應用領域：

電流傳感器用于風能發電：作為一種清潔的可再生資源，風能越來越受到世界各國的重視。它有巨大的內容，全球風能約為2.74109GW，其中，可用風能為2107GW，它是地球上可開發利用的總水能大10倍。風很早就被大家利用了主要是通過風車抽水.在新的時代，我們對如何利用風發電以及如何大限度地發電感興趣。電流傳感器作為主要的檢測元件，起著至關重要的作用。

霍爾電流傳感器發展趨勢：

霍爾電流傳感器未來發展趨勢具有以下特點：

1.低功耗：許多領域要求傳感器本身的功耗非常低，以增加傳感器的使用壽命。用于植入體內的磁性生物芯片、指南針等。

2.高靈敏度：檢測到的信號強度越來越弱，這就需要大大提高磁性傳感器的靈敏度。應用包括電流傳感器.視角傳感器.齒輪傳感器.空間環境測量。

3.抗干擾性：在許多領域，傳感器的使用場景沒有任何評價，這就要求傳感器本身具有良好的抗干擾性。包括汽車電子.水表等等。

4.微型化：一體化.智能。為了滿足上述需求，需要芯片級集成、模塊級集成、商品級集成。

5.高頻特性：隨著應用領域的普及，要求傳感器的工作頻率越來越高，應用領域包括水表.汽車電子工業.信息記錄行業。

6.溫度穩定性：更多的應用領域要求傳感器的工作氛圍越來越惡劣，這就要求磁性傳感器具有良好的溫度穩定性，包括汽車電子行業。
