電流傳感器是一種檢測裝置，可以感覺到被測量電流的信息，并可以根據某些規則將檢測到的信息轉換為電信號或其他形式的信息，以滿足信息的傳輸、處理、儲存、顯示、要求記錄和控制。

電流傳感器，稱磁傳感器，可用于家用電器、智慧能源、電瓶車、風能發電等。在我們的生活中使用了許多磁性傳感器，比如電腦磁盤、指南針、家用電器等。

霍爾電流傳感器是一種有源模塊，如霍爾器件、運放、最后的電源管，要工作電源，而且還有功耗。

1、輸出端集中連接大電解便于降噪。

2、電容位uF，二極管為1N4004。

3、變壓器根據傳感器器的功耗。

4、傳感器工作電流。

直接檢查(無放大)功耗:最大功耗5.mA；直接檢查放大耗電量：±20mA；磁補償式功耗：20導出電流；20導出電流的最大工作電流消耗2倍。功耗可以根據工作電流的消耗來計算。

高精度霍爾電流傳感器在使用中的優勢：

（1）使用非常方便，取一個LT100－C類型電流傳感器，在M端和電源零端串聯一個100mA連接工作電源的模擬表頭或數字萬用表，將傳感器套在電線回路上，可以準確顯示主回路0~100A電流值。

（2）非接觸性檢查。在進口產品的再改造和舊設備的技術改造中，體現了非接觸測量的優勢；電流值可以在不改變原設備電氣接線的情況下測量。

（3）使用分流器的缺點是不能通過電氣隔離，并且存在插入損耗。電流越大，損耗越大，體積越大。

我們還發現，分流器在檢查高頻大電流時具有不可避免的電感，不能真正傳遞測量的電流波型，更不用說非正弦波型了。

高精度霍爾電流傳感器完全消除了分流器的缺點，精度和輸出電壓值可以與分流器相同，如精度0.5、1.0級，50級輸出電壓.75mV和100mV均可。

（4）對于傳統的電流和電壓互感器，雖然在規定的正弦工作頻率下，且在規定的正弦工作頻率下具有較高的精度，但其適當?shù)念l帶非常窄，無法傳輸直流。

此外，在工作過程中存在激磁電流，因此這是一個電感器件，因此它只能在響應時間幾十個ms。

眾所周知，電流互感器的二次側一旦打開，就會產生高壓危害。使用微機檢測需要多路信號采集，人們正在尋找隔離和采集信號的方法。

電流電壓傳感器繼承了變壓器原輔助邊緣可靠絕緣的優點，解決了變送器價格高、體積大、變壓器配置等缺陷，為微機檢測等自動管理系統帶來了模數轉換的機會。在使用中，電流傳感器輸出信號可以直接輸入到高阻抗模擬儀表頭或數字面板表中，也可以進行二次處理。模擬信號提供給自動化裝置，模擬信號提供給計算機接口。

在3KV上面的高壓系統，電流，電壓傳感器可以配合傳統的高壓互感器，取代傳統的電力變送器，方便模數轉換。

(5)指定頻率的傳統檢測元件.由于波型、響應滯后等諸多因素的限制，新一代霍爾電流電壓傳感器、電流電壓傳感器和真正有效的分支無法適應大功率變流技術的發展AC/DC轉換器組合成一個集成的變送器，已經成為一個眾所周知的好的檢測模塊。

此外，電子和電力設備也變成了高頻.模塊化、組件化、智能化的發展，使設備設計師游刃有余，這將是電子電力技術史上劃時代的根本變化。

    交流直流電能表用于監測1-相位交流直流系統，最大電流可達300A交流電流和400A直流電流，最大電壓可達800V交流電流和1000V直流電流。它們直接通過主導體上的開口插入。電流測量是用電流法從測量線中分離出來的。

    交流/直流電流互感器具有測量不同頻率范圍電流的能力，是監測光伏系統、電池充電系統、UPS系統、變頻驅動器和工業過程的理想方案。

    CamilleBauer電流傳感器SIRAXBT7200主要特點

    智能?靈活?簡單

    由PBT制成的防破壞塑料外殼

    符合UL94V0標準的阻燃和自熄滅

    雙向能量測量

    最大輸入電流高達800VAC/1000VDC

    最大輸入電壓高達300VAC/400VDC

    電流與測量電路分離

    通過配置軟件進行配置

    串口RS485Modbus/RTU

    DIN導軌或墻壁安裝，用于垂直或水平位置

    CamilleBauer電流傳感器SIRAXBT7200技術參數

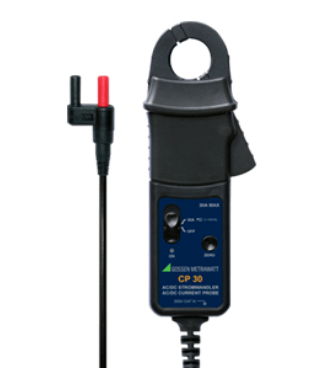

    鉗形電流表是重要的電氣儀表之一，又稱卡式表和鉗形表，主要用于測量運行中電路的電流。它分為交流鉗形電流表和直流鉗形電流表，交流鉗形電流表主要用于測量交流電路，直流鉗形電流表用于測量直流電路中的電流。

    1。使用前根據被測對象是交流還是直流選擇交流鉗形電流表或交直流雙鉗形電流表。

    2。待測導線應置于夾窗中心。一次只能測量導體的一相電流，不可能同時將多相導體夾在窗口中。

    3。在測量之前，應估計測量電流的大小，以選擇適當?shù)姆秶?。如果無法估計范圍，可以先選擇最大范圍，然后逐漸縮小到精確范圍。小范圍不能用來測量大電流，以免造成損壞。

    4。鉗形電流表的鉗口結合面必須清潔明亮，否則應擦拭干凈，測量時鉗口應緊閉，使用后鉗形電流表應放在清潔干燥的房間內。

    5。使用鉗形電流表時，注意電壓水平。測量時戴上絕緣手套和膠鞋。不要觸碰其他設備或墻壁，以免發生安全事故。觀察測量結果時要特別注意周圍環境，保持頭部。帶電部件有安全距離。

    6。測量低壓熔斷器和水平布置的低壓母線的電流時，熔斷器和母線的每相應采用絕緣材料進行保護和絕緣，避免相間短路，并注意不要接觸其他帶電部件。

    鉗形電流表由活動鉗子、扳手、刻度盤、二次繞組、變壓器和測試引線組成。測試引線用于測量電阻和電壓。

    使用時，首先檢查儀表外觀，外觀無損傷，絕緣良好；其次根據測量電流的電壓等級選擇儀表。低壓電平表只能測量低壓系統的電流；鉗形電流表不能測量裸露的導線中的電流應由兩個人操作，戴上絕緣手套，現在放在絕緣墊上。

    使用時，要將扳手用力扳開鉗口，使被測導線置于鉗口中心，然后松開扳手，使鉗口緊閉，仔細觀察儀表讀數，穩定準確后記錄，退出儀表。在高位置后關閉檔位。

    鉗形表電流表的工作原理：鉗形表主要由電流互感器，鉗形扳手和帶有反作用力儀的整流型磁電系統組成。鉗形電流表根據電流互感器一次繞組與二次繞組之間一定的變化比例關系，整流器可以顯示被測線路的電流值。

    鉗形電流表是一種結合電流和電流表的儀器。它是數字的重要分支。它的工作原理與測量電流的原理相同。鉗形電流表由電流互感器和電流表組成。擰緊扳手后可以打開電流互感器的鐵心。無需切斷測量電流通過的電線*它可以穿過鐵心打開的間隙，并且在松開扳手時可以關閉鐵心。

    鉗形電流表的使用方法簡單。在測量電流時，您只需要將待測試的走線夾入鉗形電流表的夾芯中，然后在數字顯示屏或指示器盤上讀取讀數即可。使用簡便，只需夾住測量導線即可。但是，數字鉗型電流表的廣泛使用現在為鉗位表增加了許多萬用表功能。

    鉗形電路表的工作部分主要由電磁電流表和直通型電流互感器組成。貫通型電流互感器的鐵心做成可動的開口，呈鉗形，因此稱為鉗型電流表。它是一種便攜式儀器，可以直接測量電路的交流電流而不會斷開電路。在電氣維護中使用非常方便，并且具有廣泛的應用范圍。

    霍爾電流互感器是基于變壓器的原理對電流進行采樣，使用CT可以檢測MOSFET或者IGBT的開通電流。CT的快速響應速度使其非常適合于用做峰值電流控制和過流保護控制。其中，霍爾效應電流傳感器因其簡便易用、準確、體積小且具有直流檢測能力，成為比較理想的選擇。

    電信整流器和服務器電源單元（PSU）中的功率因數校正（PFC）電路和逆變電路都需要將高壓側的電流信號檢測到位于低壓側的控制器，因此要用到隔離式電流傳感器。

    霍爾電流傳感器則是一種精度更高、體積更小的選擇，它可以在直流條件下工作，而且能夠以良好的線性度和精度測量包含了開通和關斷的AC總電流。在將霍爾效應電流傳感器應用于電信電源或服務器PSU時，需要評估電流的檢測范圍、連續電流耐受能力、響應速度（/帶寬）和電壓隔離等級。

    霍爾傳感器的靈敏度為50mV/A：如果使用3.3V電源，則電流檢測范圍為-33A?+33A（雙向）；而使用5.0V電源時，電流檢測范圍可以擴展到-50A?+50A。

    霍爾電流傳感器（以下簡稱電流傳感器）在電源系統中的應用，檢測電流或電壓的傳感器，即霍爾電流傳感器便應運而生并在我國開始受到廣大電源設計者的青睞。

    當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。

    閉環霍爾電流傳感器具有響應時間短、工作頻率高、過載能力強、高隔離度等眾多優點。一般情況下，根據輸入信號、外形、內孔尺寸來選擇霍爾電流傳感器。

    霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器。它有兩種工作方式，即開環（直放式）和閉環（磁平衡式）。直放式霍爾傳感器的優點是電路形式簡單，成本相對較低；其缺點是精度、線性度較差，響應時間較慢，溫度漂移較大。為了克服它的不足，出現了閉環（磁平衡式）霍爾電流傳感器。

    霍爾傳感器都具有很強的抗外磁場干擾能力，一般在距離模塊5-10cm之間存在一個兩倍于工作電流Ip的電流所產生的磁場干擾是可以忽略的，但當有更強的磁場干擾時，要采取適當?shù)拇胧﹣斫鉀Q。

    霍爾電流傳感器因其眾多優點，通過對大電流進行精確的檢測和控制，保證了變頻器產品安全可靠的運行，使變頻器在正常輸出的同時，能對異常狀況及時處理。

    霍爾電流傳感器英文名稱為currentsensor，又稱為磁傳感器，是利用霍爾磁平衡原理來完成被測電流信息的感應并將其輸出為所需形式信息的一種檢測裝置，具有靈敏度高、抗干擾性強的特點，現已在智能電網、家用電器、電腦硬盤等生活必需品上都得到了廣泛的應用。電流傳感器是一種新型的電流傳感器，它以光纖為傳輸介質，基于法拉第磁光效應來完成對電流的感應。

    霍爾電流傳感器根據不同的分類形式具有不同的分類方法，其根據工作原理的不同可分為電子式電流互感器、電磁式電流互感器和分流器，其中電子式電流互感器包括變頻功率傳感器、羅柯夫斯基電流傳感器、霍爾電流傳感器等，較電磁式電流傳感器而言具有更寬的傳輸頻帶、更小的尺寸、更輕的重量、更小的二次負荷容量等，逐步占據電流傳感器的大部分市場。

    通常的霍爾電流傳感器參數說明書里沒有標注角差的指標，但高精度的霍爾電流傳感器或高精度的磁通門電流傳感器越來越多的用在了電力設備上，比如各種綜合測試儀等，這就需要對電流傳感器的角差進行檢測標定。

    磁通門傳感器是非常重要的磁場探測傳感元件，磁通門傳感器無所不在、尺寸小巧且價格合理，有些可以輕松地和其它電路一同集成到芯片上，因此，磁傳感器被人們廣泛用于各種應用。磁通門傳感技術在機器人和工廠自動化中的優勢尤其明顯。

    由于磁通門傳感器在零件位置和速度檢測方面具有更高的可靠性和精確度，因此，它對運動控制而言至關重要。這一優勢也讓機器手臂和其它部件能夠平穩而準確地移動，從而確保高質量和高安全性的制造過程。

    磁通門傳感器是在第二次世界大戰中被發明出的，與其它類型測磁儀器相比，磁通門傳感器具有分辨率高、測量弱磁場范圍寬、可靠性高、能夠直接測量磁場的分量和適于在運動系統中使用等特點。

    磁通門傳感器的探頭芯片化之所以困難，主要難點在于其結構的復雜性。因為螺線式線圈屬于復雜三維機械結構，同時為了減小整個線圈的電阻值，就需要使用較厚的金屬線。

    磁通門傳感器的性能主要由鐵磁芯決定，而電鍍成型的鐵磁芯的性能通常沒有單獨成型的好。此外磁通門傳感器的線圈尺寸會影響到器件的功耗，尺寸，器件的一致性等。

    磁通門電流傳感器利用外磁場影響磁芯磁化的原理來實現磁場測量，結構上主要由磁芯、激勵線圈及探測線圈組成，而決定探測能力的關鍵是磁芯。當激勵線圈產生的高頻磁場反復磁化磁芯時，探測線圈能夠感應到一個畸變電壓信號，外磁場變化時，該信號也會隨之變化，根據畸變信號偶次分量的變化即可探知被測磁場。

    磁通門電流傳感器是把磁場、電流、應力應變、溫度、光等外界因素引起敏感元件磁性能變化轉換成電信號，以這種方式來檢測相應物理量的器件。磁通門電流傳感器廣泛用于現代工業和電子產品中以感應磁場強度來測量電流、位置、方向等物理參數。在現有技術中，有許多不同類型的傳感器用于測量磁場和其他參數。

    在工業應用領域，流行的磁傳感器類型是電流傳感器，包括分流電阻器、霍爾效應集成電路、電流感應變壓器、開環與閉環霍爾器件以及磁通門傳感器。

    在汽車領域中，磁傳感器是一種看不見但又重要的技術，它能使從轉彎信號到點火定時的一切都成為可能，在您的汽車里，這些小小的傳感器件可能多達70個，它們默默地執行被賦予的各種功能，讓您可以順利地從目的地A移動到目的地B。
