    圖2整車電器檢測設備布置

    2．控制模塊軟件一致性檢查

    通過讀取ECU中的軟件版本與標準軟件版本進行對比，能夠?qū)CU進行軟件一致性校驗。這對于具有ECU刷寫功能的車型尤為重要（見圖1）。因?yàn)獒槍?duì)不同車型采用的ECU硬件相同但軟件卻不同，需要進行模塊軟件刷寫。在刷寫過程中可能因?yàn)檐?chē)型選錯或操作人員掃描失誤導致軟件刷寫錯誤。

    3．對整車電器功能性檢查

    設備通過對ECU的控制，激活車輛各種電器零件，進行功能性檢測。有些電器零件在滿足一定條件下才能夠工作（如空調必須在發動機起動后才能開啟），而通過ECU直接控制則可以跳過這些條件直接激活電器功能，使得車輛在靜態時就能夠完成所有的功能性檢測，并且功能性檢測診斷設備能夠自行完成，無需人工干預。依據主機廠投資不同，電子電器檢測設備的設置站點不同，目前國內自主品牌一般在車門分裝線與儀表分裝線各設置一個站點，在CP7生產線動態測試前進行整車ECU故障清除，因方向盤轉角標定需借助四輪定位儀完成，故在此設置一站點。對于轉轂試驗臺，每個主機廠可根據自己的不同情況自行選擇，動態測試前進行電器件功能檢測（見圖2），最后，在出廠前進行ECU模塊刷寫。

    4．對整車電子電器系統中電流的檢測

    電流檢測是電子電器檢測中重要的環節之一。通過讀取各種電器零件在工作中的電流，判斷電器零件、零件線束和零件功能是否正常。在對各種電器零件進行基礎的電器設備功能性檢測時，對于功耗較高的、易損壞的電器零件還要進行底層電流檢測。因?yàn)橛行╇娖髁慵词构δ苷５琅f存在電流值過大或過小的情況，過大易導致線束燒毀，過小易導致功能無法激活。因此，電流檢測就顯得非常重要，它能夠有效地發現這樣的缺陷隱患。圖3所示為電子電器檢測設備對4個車門的電器與線束的通斷進行檢測。

    圖3電子電器檢測設備對整車車門的檢測

    國內自主品牌企業的項目戰略情況

    目前，在國內自主品牌汽車企業中，電子電器檢測項目處于剛剛起步階段。從剛開始對電子電器監測單一設備的認識，到最后與整個公司資源管理的融合，以及質量管理體系的滲透，電子電器檢測項目在某種意義上是一個企業技術功底的比拼。圖4所示為電子電器檢測設備實施的邊界條件。

    在電子電器檢測項目實施的過程中，通常會遇到以下問題：

    1．部門之間協調不足

    將電子電器檢測作為生產部門或工藝部門的一部分獨立存在。沒有將上游系統、整車開發平臺和品質監控部門集合在一起進行統一協調，導致電子電器檢測系統無法發揮應有的功效。

    2．零部件電器性能不滿足要求

    因零部件無設計的電器參數標準，導致檢測的電器性能值不能確定，如果將參數放大起不到電子電器檢測的目的，如果將參數值設小，工廠為保證裝車合格率，只能將檢測標準無限擴大，從而失去檢測意義。

    圖4電子電器檢測設備實施的邊界條件

    3．信息化配套系統不完善

    沒有完善的工業網信息系統的軟硬件支持，電子電器檢測系統很難高效地工作，并且部分功能只能通過各種降級方案實現：圖3形象地描述了客戶需求在公司ERP模塊資源整合，通過精準化、及時化的生產組織，將客戶個性化需求轉化到批量生產中信息的惟一性，使得生產的產品零缺陷。

    為全方位控制整車生產信息，汽車主機廠生產排產部門依據整車VIN碼，查詢整車配置信息，對所有工位零件及配置信息進行追蹤與控制。每個主機廠處理方式及層次不同，如果直接依據銷售配置表在研發信息化系統中對整車硬件和軟件選項庫進行整車信息統計，傳遞給公司制造信息化系統，能夠大大提升電子電器檢測設備的準確率。

    總結

    為使車輛出廠前的缺陷程度降低、成本控制合理且車輛更加安全，并達到有效提高產品質量及品牌競爭力的目的，需要完善電子電器檢測設備統計系統及分析軟件，對電子電器性能、故障類型和故障原因進行全面、詳細的分析，對于提高整車制造工藝水平及控制成本有著極大的幫助。

　　FPGA圖像處理模塊.用于嵌入視覺和控制算法NI1483CameraLink適配器模塊與NIFlexRIO現場可編程門陣列(FPGA)板結合，為直接在FPGA上嵌入視覺和控制算法提供了一種解決方案。

　　工程師和科學家可以使用FPGA來實時處理和分析圖像

　　I1483非常適合于光學相干斷層掃描(OCT)和高速控制系統的應用，如激光對準和分選。該模塊支持基本的，中等的和全配置的相機鏈接設備，以及80位10點配置，所有高達85兆赫。該設計使工程師和科學家能夠在使用自定義圖像傳感器時定制圖像采集。該模塊還集成了幾個I/O選項，包括四條TTLI/O線、兩個光隔離輸入和一個正交編碼器輸入，除了許多模塊化的I/O和工業通信選項可用的PXI平臺。

　　對于必須為監測或故障排除目的而制造的基本電子元件，電流一直是更有問題的參數。在實驗室或testbench上下文中，斷開電路并插入電流表直接測量電流可能很簡單..在生產測試環境中，在現場服務中，或在系統運行時對其進行監測和診斷測量，這種方法往往不方便或不可能。將低值電阻元件放置在電流路徑中并測量其上產生的電壓也會出現類似的接入問題，在工業驅動器或逆變器等高壓系統的情況下也會出現安全問題。?

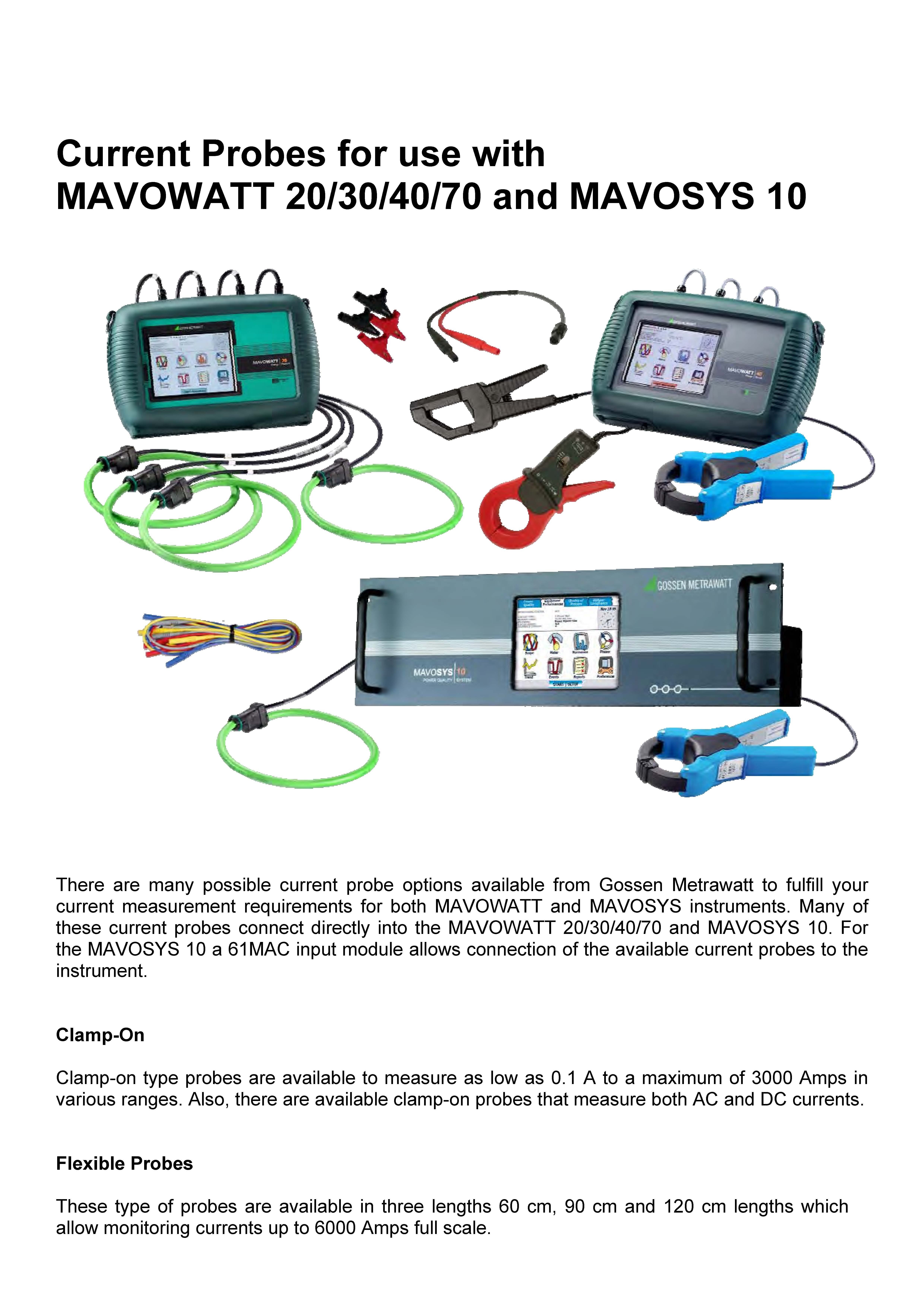

　　??解決這個問題的一個熟悉的工具是夾緊電流探頭。根據基本電磁原理，我們知道在導體中流動的電流在它周?chē)纬纱艌?chǎng)；鉗位探頭使用該磁場間接測量電流。一些工程師認為鉗位電流探頭是一個有用的附件，但精度有限。新的設計克服了任何這樣的限制，并提供了范圍、準確性和穩定性性能，符合當今生產和維護測試場景的要求。探針可以與萬用表接口，也可以配置為波形捕獲設備，以連接到示波器。

　　?汽車系統測試帶來了許多測量挑戰。它需要很高的動態范圍；當發動機起動機電動機投入時，電流探頭必須測量幾百安培，而在天平的另一端，它必須解決毫安甚至微安的電流一電動汽車和混合動力車的發展速度的增加將增加進一步的需求?，F(xiàn)代汽車系統中的一個典型測試用例是監測汽車系統在概念上轉動時產生的待機電流o任車輛設計包含了許多電子控制單元(ECU)，所有這些單元都通過基于總線的互連相互作用，整個系統在逐漸關閉到靜止?fàn)顟B(tài)時的行為可能是非常復雜的，并且可能需要很多分鐘甚至幾個小時。這直接導致需要測量工具，不僅解決非常低的電流，而且在長期內以穩定和完全可重復的方式這樣做。??

　　鉗位探頭的核心是對磁路的詳細了解和細致設計..雖然表面上相似，但在dif-中使用了三種不同的測量原理。

　　不同的探針設計。在每一種情況下，探針的顎，當圍繞導體關閉時，形成一個磁環。

　　?一種變體使用放置在磁環間隙內的霍爾效應傳感器；該回路將導體周?chē)拇艌?chǎng)集中到間隙中，霍爾傳感器發展成比例電壓。這被稱為開環設備：另一種閉環配置在磁芯周?chē)黾恿艘粋€(gè)繞組，通過該繞組，伺服放大器驅動電流使霍爾傳感器的磁場無效。與所有這些平衡測量技術一樣，這種閉環布置可以增加范圍和線性度，部分是通過保持磁組分遠離其飽和區域。?

　　?第二個基本原理是磁通門傳感器，它使用磁環的全B-H磁化特性。交流信號驅動磁芯進出其飽和區域：由于被測導體而產生的附加磁場的存在影響了磁性材料在其B-H環周?chē)钠?，由此可以?dǎo)出測試電流的值。

　　另一種技術只測量交流電流，而前面提到的方法可以同時處理直流和交流；這是羅格斯基科勒方法，其中磁環是一個空氣芯繞組。感興趣的電流引起的磁場在線圈中產生一個電壓，即電流的導數(di/dt)；信號調理然后將該電壓集成到電流的測量中?；趥鞲衅鞯奶结樋梢詼y(cè)量到幾毫安，1%的精度和imA分辨率；磁通門技術可以將其擴展到以ioojiA的分辨率測量imA。?高性能探頭的頻率響應擴展到100kHz以上，使之成為可能。

　　工業驅動器和逆變器電流流動的諧波分析，脈沖響應時間在I(IS)下。

　　測試環境如上所述，磁設計是性能的關鍵。諸如汽車行業中的bonnet測量或工業環境中接近電機驅動器等環境對精密系統極為不利。在基本的層面上，電流探頭的機械設計必須是穩健和準確的，這樣磁環就能被正確地關閉，并且每次應用探頭時都建立了相同的條件。

　　在微安培區域?qū)崿F(xiàn)分辨率要求對外部磁場進行高水平的篩選，同時對感興趣的領域提供高靈敏度。在工業驅動環境中，雜散場（和其他電噪聲）的潛力是顯而易見的；同樣，在汽車環境中，將有多個電機和其他系統在附近。

　　即使是地球的磁場也必須考慮；在半徑為2cm的ima電流產生的磁場強度是io納米特斯拉；地球的磁場大約是幾十微特斯拉..然而，制造高性能鉗位探頭所需的磁性設計專門知識遠遠超出了篩選。探頭精度是常規指定的導體在探頭孔徑的中間，電線正常到平面的磁環。在真正的測試中?

　　以此判斷交流發電機是否正常：占空比是脈沖信號的正半周與一個周期的百分比。發動機電控系統中測試占空比的部位，主要是以脈沖電流工作的各種電磁閥。如對電控化油器混合比控制電磁閥、怠速電磁閥、EGR電磁閥、活性炭罐控制閥、分電器霍爾傳感器的檢測等。通過測量的占空比數值與各汽車廠家提供的標準值對比，很容易就可以判斷故障所在。

　　電流傳感器主要包括以下幾種：1、電流互感器：電磁感應原理；2、霍爾電流傳感器：霍爾效應原理；3、磁通門傳感器：磁通門原理；4、羅氏線圈：電磁感應原理及安培環路定律；5、分流器：歐姆定理。

　　電流傳感器工作原理：電流傳感器從直流電到幾十千赫茲的交流電，其所依據的工作原理主要是霍爾效應，當原邊導線經過電流傳感器時，原邊電流IP會產生磁力線①，原邊磁力線集中在磁芯②周?chē)?，?nèi)置在磁芯氣隙中的霍爾電極③可產生和原邊磁力線①成正比的大小僅幾毫伏的電壓，電子電路④可把這個微小的信號轉變成副邊電流IS⑤，并存在以下關系式：

　　(1)其中，IS—副邊電流；IP—原邊電流；NP—原邊線圈匝數；NS—副邊線圈匝數；NP/NS—匝數比，一般取NP=1。

　　電流傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，只有100~400mA。如果輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

　　電流傳感器分類：電流傳感器分兩大類：直流、交流電流傳感器。

　　按用途可分為：工業傳感器

　　工業產品電流電壓測量解決方案。用于控制、校準以及過流保護和監控。

　　鐵路傳感器為鐵路行業提供瞬時電流電壓檢測，主牽引和輔助變頻的控制和保護。

　　自動化傳感器用于工業自動化領域的電量傳感器，提供瞬時值，RMS，真RMS信號可以直接輸入PLC，二次儀表或其他儀器。這些傳感器有開口和固定兩種磁芯，有盤式和導軌等不同的安裝方式。通常用于電機保護、電源監控等領域。

　　大電流傳感器用于冶鋁、氯堿、有色金屬冶煉等行業直流大電流的測量、控制與保護，電流測量范圍可以測量500KA。精度高，工作溫度范圍寬廣。

　　電流傳感器主要參數：1、標準額定值IPN和額定輸出電流ISN

　　IPN指電流傳感器所能測試的標準額定值，用有效值表示（A.r.m.s），IPN的大小與傳感器產品的型號有關。

　　ISN指電流傳感器額定輸出電流，一般為100~400mA，某些型號可能會有所不同。

　　2、傳感器供電電壓VA：VA指電流傳感器的供電電壓，它必須在傳感器所規定的范圍內。超過此范圍，傳感器不能正常工作或可靠性降低，另外，傳感器的供電電壓VA又分為正極供電電壓VA+和負極供電電壓VA-。

　　3、測量范圍Ipmax：測量范圍指電流傳感器可測量的最大電流值，測量范圍一般高于標準額定值IPN。測量范圍可用下式計算：

　　(2)要注意單相供電的傳感器，其供電電壓VAmin是雙相供電電壓VAmin的2倍，所以其測量范圍要高于雙相供電的傳感器。

　　4、過載：電流傳感器的過載能力參見圖2。發生電流過載時，在測量范圍之外，原邊電流仍會增加，而且過載電流的持續時間可能很短，而過載值有可能超過傳感器的允許值，過載電流值傳感器一般測量不出來，但不會對傳感器造成損壞。

　　5、精度：霍爾效應傳感器的精度取決于標準額定電流IPN。

　　(1)偏移電流ISO：偏移電流也叫殘余電流或剩余電流，它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。電流傳感器在生產時，在25℃，IP=0時的情況下，偏移電流已調至最小，但傳感器在離開生產線時，都會產生一定大小的偏移電流。產品技術文檔中提到的精度已考慮了偏移電流增加的影響。

　　(2)線性度：線性度決定了傳感器輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。

　　(3)溫度漂移：偏移電流ISO是在25℃時計算出來的，當霍爾電極周邊環境溫度變化時，ISO會產生變化。因此，考慮偏移電流ISO的最大變化是很重要的。

　　6、抗干擾性：(1)電磁場；閉環霍爾效應電流傳感器，利用了原邊導線的電磁場原理。因此下列因素直接影響傳感器是否受外部電磁場干擾。

　　<1>傳感器附近的外部電流大小及電流頻率是否變化；

　　<2>外部導線與傳感器的距離、外部導線的形狀、位置和傳感器內霍爾電極的位置；

　　<3>安裝傳感器所使用的材料有無磁性；

　　<4>所使用的電流傳感器是否屏蔽；

　　為了盡量減小外部電磁場的干擾，最好按安裝指南安裝傳感器。

　　(2)電磁兼容性：電磁兼容性EMC，（Electro-MagneticCompatibility）是研究電氣及電子設備在共同的電磁環境中能執行各自功能的共存狀態，即要求在同一電磁環境中的上述各種設備都能正常工作而又互不干擾，達到“兼容”狀態的一門學科?？臻g電磁環境的惡化越來越容易使電子元器件之間因互不兼容而引發系統的誤動作，因此電工、電子設備電磁兼容性檢測極有必要。由于實際生產、科研及市場推廣的迫切需要，采用已通過電磁兼容性檢測的電流和電壓傳感器已形成共識，并已成為一個強制性標準。ABB公司的所有電流傳感器自1996年1月1日起，均已通過了EMC檢測。

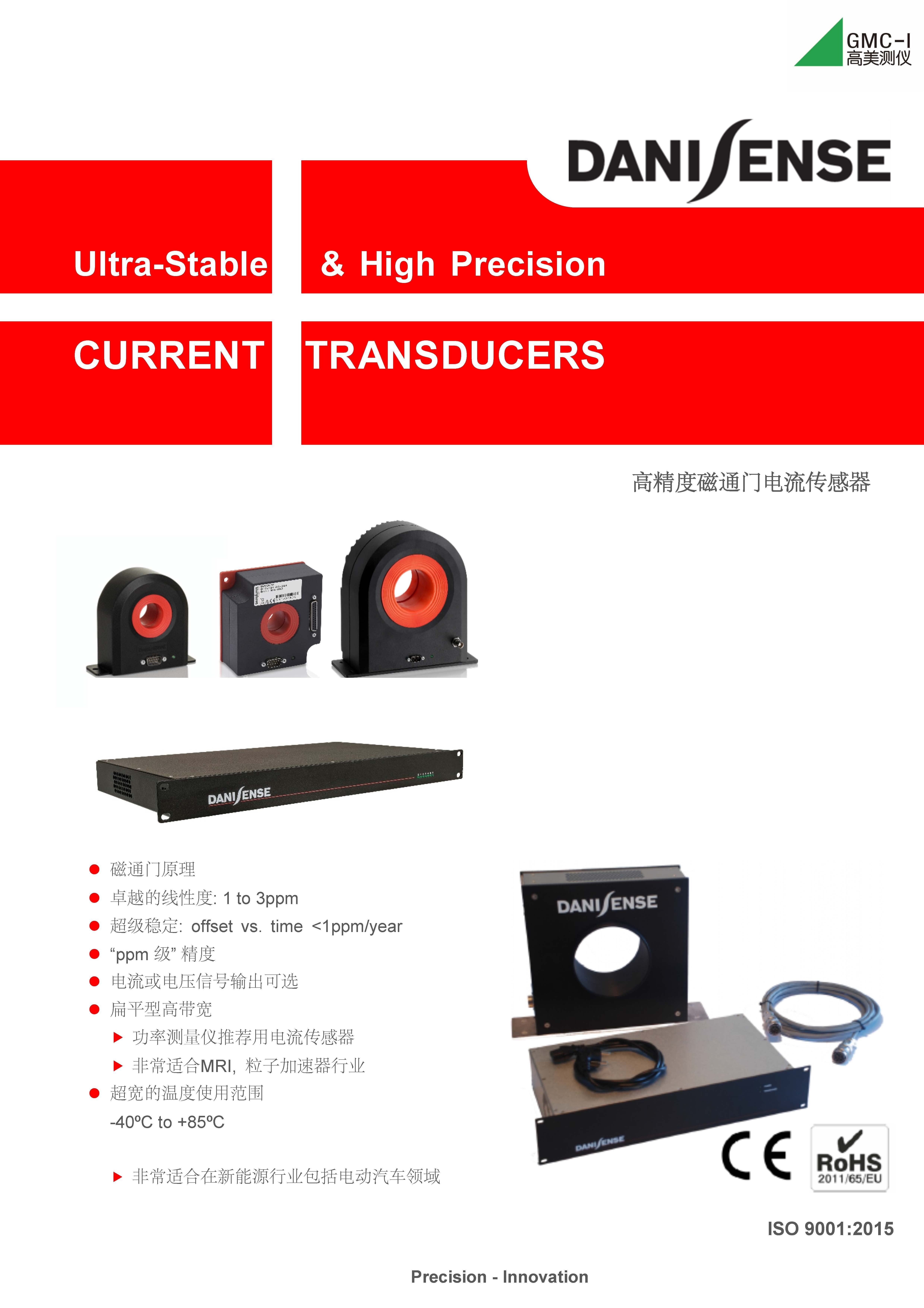

　　高精度零磁通電流傳感器DS系列：鋁制外殼；高精度AC/DC電流傳感器；可在-40°C-85°C的溫度范圍工作；頻率響應范圍寬；抑制工頻干擾能力強；內置校準用信號源；ASPC–高級自我保護電路設計；DSUBBNC香蕉頭LEMO接口可選；電壓電流信號輸出可選。

　　隨著電子電力技術的發達，越來越多的設備需要高精度的傳感器用于電流的精確測量和控制，DS系列由此誕生，它是基于磁通門技術的閉環傳感器，非霍爾器件，具有高穩定度（溫漂低、長期穩定性好）、超低噪聲(0-100Hz時0.02uA)、高線性（<1ppm）的特點，滿足客戶苛刻要求，廣泛應用于功率分析、高穩定電源、MRI梯度放大器、弧焊設備、電機、逆變器、鐵路機車、汽車行業、電池電容檢測等任何需要高精度測量電流的領域.

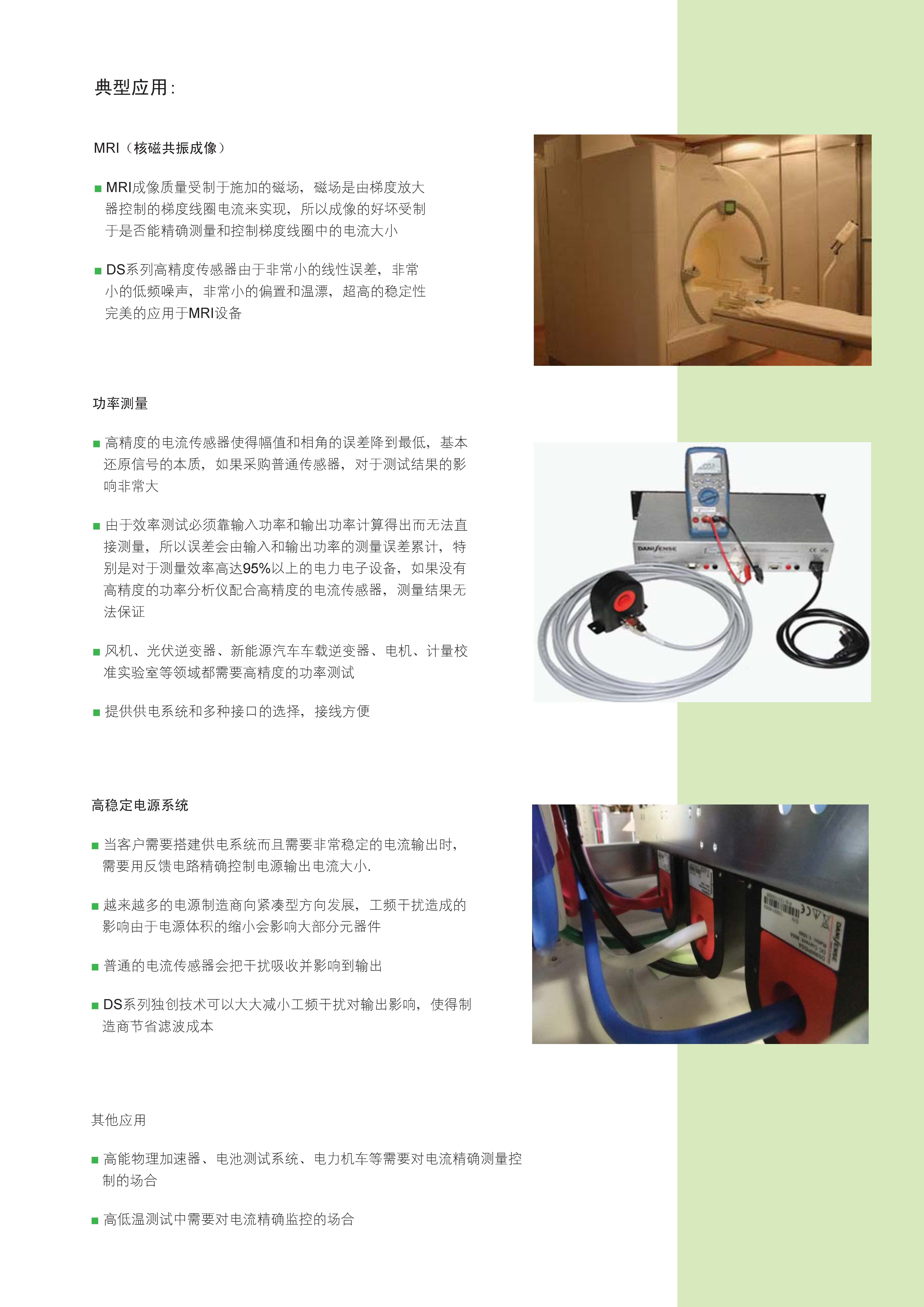

　　典型應用：MRI（核磁共振成像）

　　MRI成像質量受制于施加的磁場，磁場是由梯度放大器控制的梯度線圈電流來實現，所以成像的好壞受制于是否能精確測量和控制梯度線圈中的電流大小

　　DS系列高精度傳感器由于非常小的線性誤差，非常小的低頻噪聲，非常小的偏置和溫漂，超高的穩定性好的應用于MRI設備.

　　功率測量：高精度的電流傳感器使得幅值和相角的誤差降到最低，基本還原信號的本質，如果采購普通傳感器，對于測試結果的影響非常大；由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量，所以誤差會由輸入和輸出功率的測量誤差累計，特別是對于測量效率高達95%以上的電力電子設備，如果沒有高精度的功率分析儀配合高精度的電流傳感器，測量結果無法保證。

　　風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校準實驗室等領域都需要高精度的功率測試.

　　提供供電系統和多種接口的選擇，接線方便.

　　高穩定電源系統：當客戶需要搭建供電系統而且需要非常穩定的電流輸出時，需要用反饋電路精確控制電源輸出電流大?。辉絹?lái)越多的電源制造商向緊湊型方向發展，工頻干擾造成的影響由于電源體積的縮小會影響大部分元器件；普通的電流傳感器會把干擾吸收并影響到輸出；DS系列獨創技術可以大大減小工頻干擾對輸出影響，使得制造商節省濾波成本。

　　其他應用：高能物理加速器、電池測試系統、電力機車等需要對電流精確測量控制的場合；高低溫測試中需要對電流精確監控的場合。

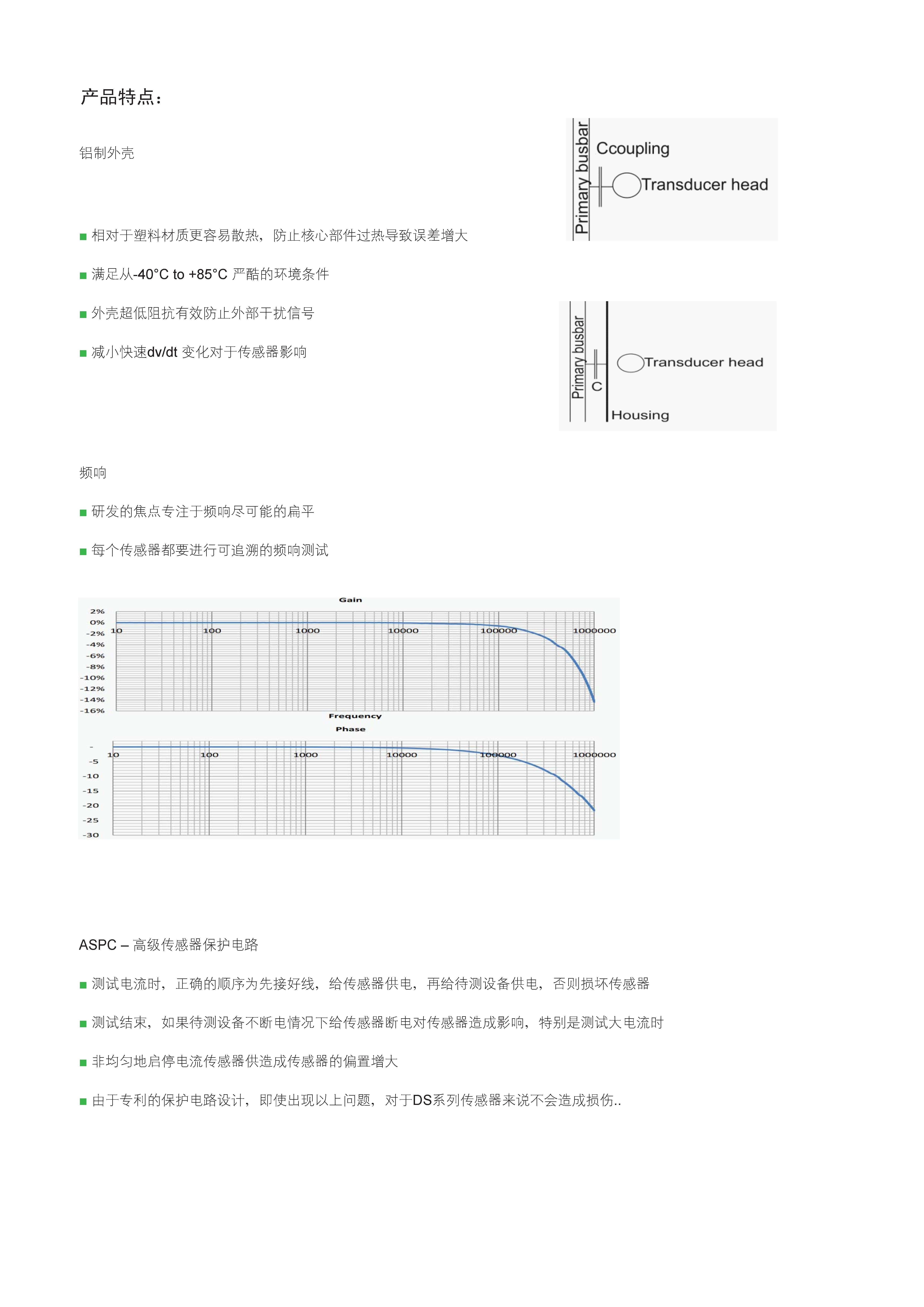

　　產品特點：鋁制外殼；相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大；滿足從-40°Cto+85°C嚴酷的環境條件；外殼超低阻抗有效防止外部干擾信號；減小快速dv/dt變化對于傳感器影響；頻響；研發的焦點專注于頻響盡可能的扁平；每個傳感器都要進行可追溯的頻響測試。

　　ASPC–高級傳感器保護電路：測試電流時，正確的順序?yàn)橄冉雍镁€，給傳感器供電，再給待測設備供電，否則損壞傳感器；測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流時；非均勻地啟停電流傳感器供造成傳感器的偏置增大；由于保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷..

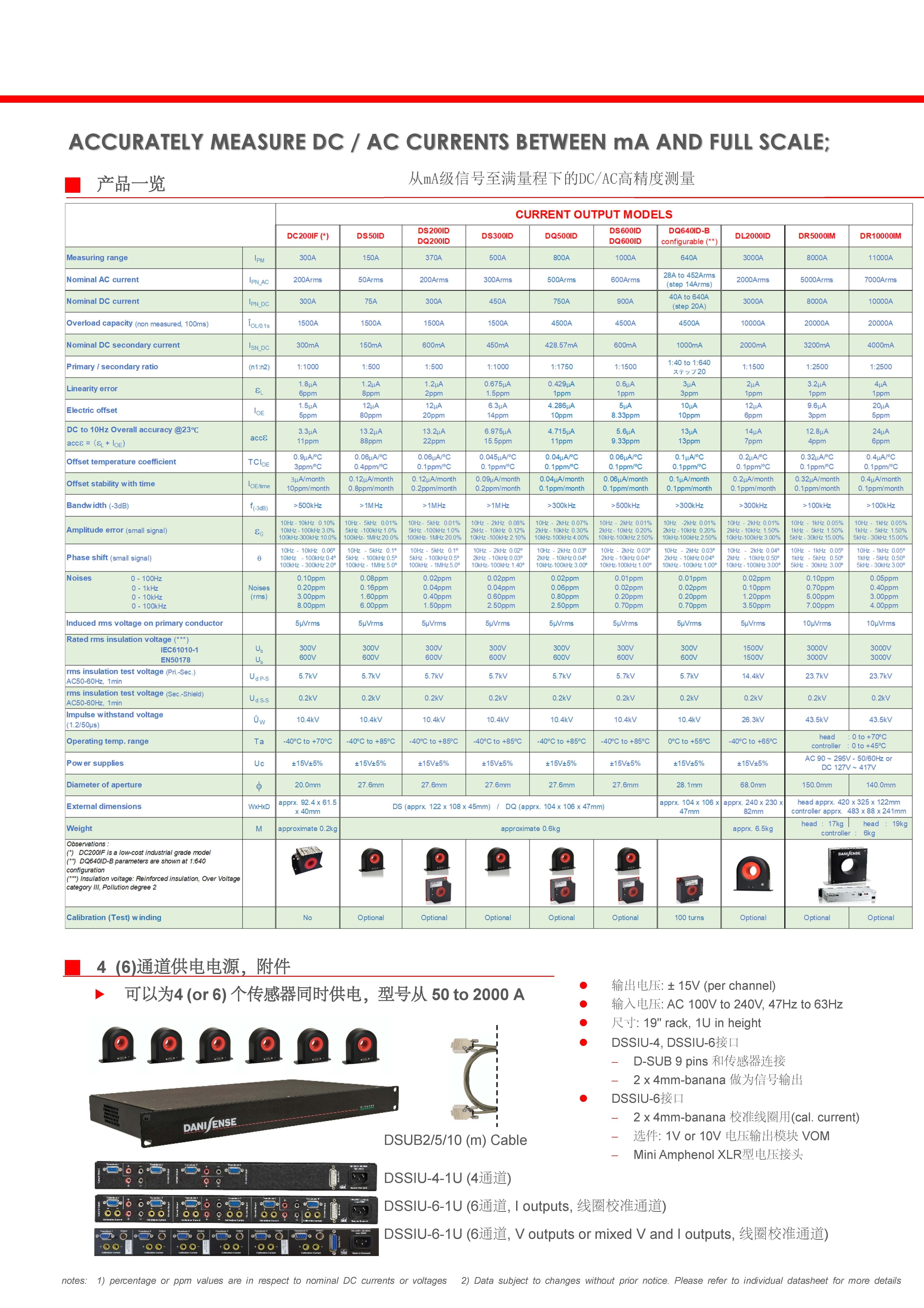

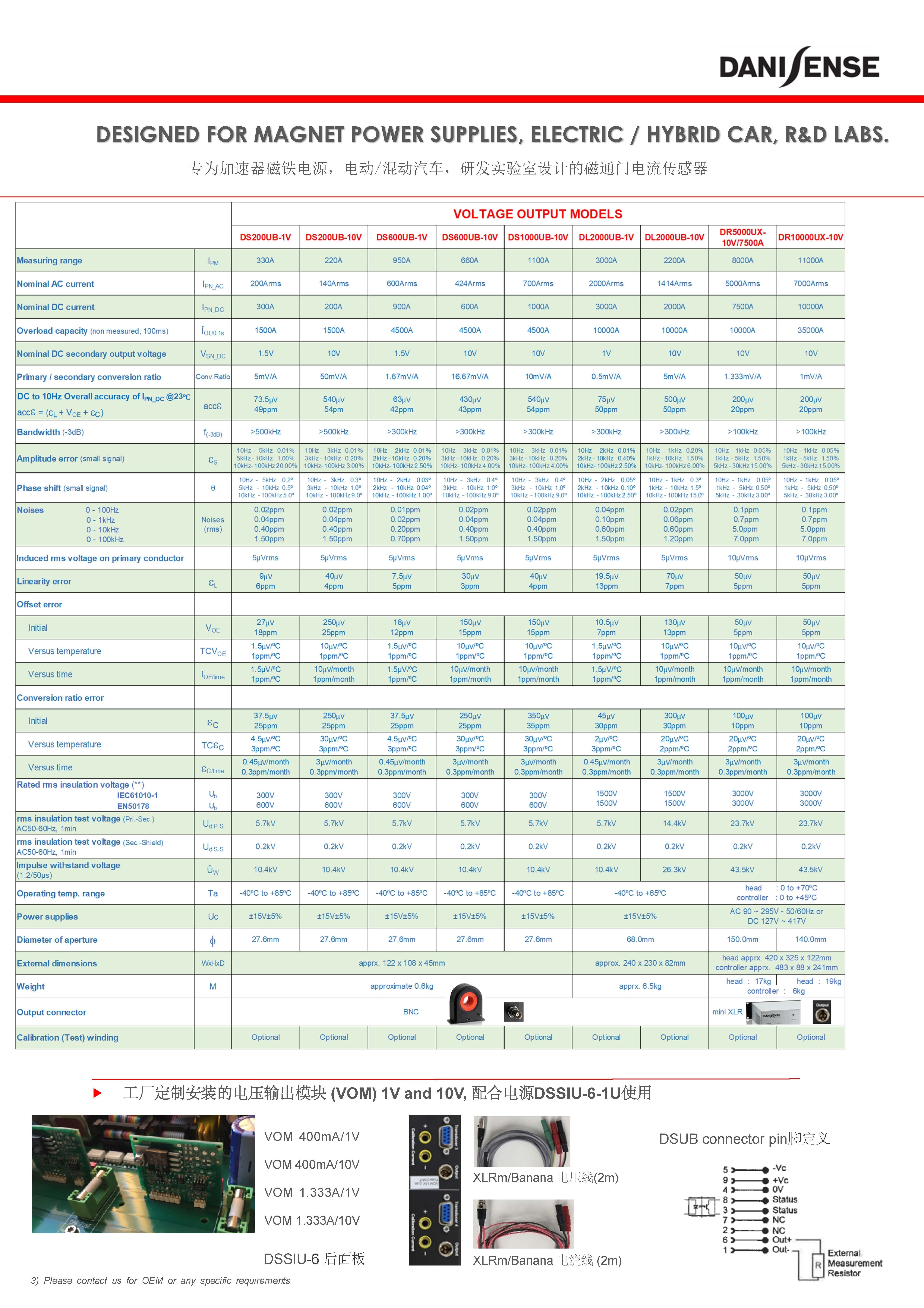

　　產品型號：DS200系列技術參數：最大輸入電流：AC:200ARMSDC:370A(±15V供電25℃)/300A（±15V供電-40-85℃）；變比：1:500；最大偏置電流：12uA；最大增益誤差：0.01%（DC-5KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.02uA（0-100Hz）；鉗口直徑27.6mm；DS600系列。

　　技術參數：最大輸入電流：DC：900A（±15V供電25℃)/1050A(±15V供電-40-85℃)；變比：1:500；最大偏置電流：4uA；最大增益誤差：0.01%（DC-2KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.004uA（0-100Hz）；鉗口直徑27.6mm；DS640系列。

　　技術參數：輸入電流：DC：640A（±15V供電25℃)；工作范圍：0-55℃；變比：1:40--1:640可調；最大偏置電流：4uA；線性誤差：1uA；噪聲：0.004uA（0-100Hz）；鉗口直徑28.1mm

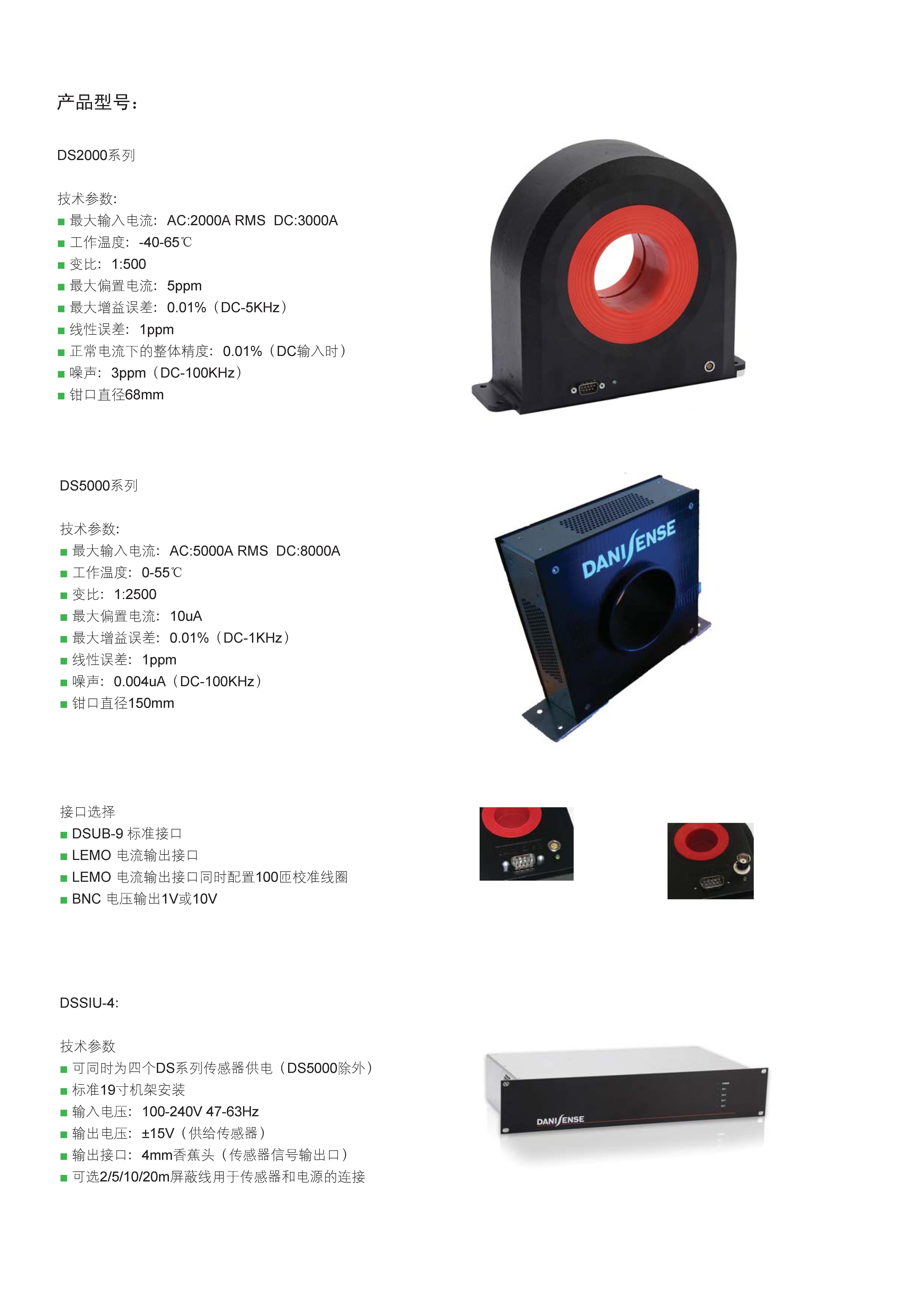

　　DS2000系列技術參數：最大輸入電流：AC:2000ARMSDC:3000A；工作溫度：-40-65℃；變比：1:500；最大偏置電流：5ppm；最大增益誤差：0.01%（DC-5KHz）；線性誤差：1ppm；正常電流下的整體精度：0.01%（DC輸入時）；噪聲：3ppm（DC-100KHz）；鉗口直徑68mm。

　　DS5000系列

　　技術參數：最大輸入電流：AC:5000ARMSDC:8000A；工作溫度：0-55℃；變比：1:2500；最大偏置電流：10uA；最大增益誤差：0.01%（DC-1KHz）；線性誤差：1ppm；噪聲：0.004uA（DC-100KHz）；鉗口直徑150mm。

　　接口選擇：DSUB-9標準接口；LEMO電流輸出接口；LEMO電流輸出接口同時配置100匝校準線圈；BNC電壓輸出1V或10VDSSIU-4：

　　技術參數：可同時為四個DS系列傳感器供電（DS5000除外）；標準19寸機架安裝；輸入電壓：100-240V47-63Hz；輸出電壓：±15V（供給傳感器）；輸出接口：4mm香蕉頭（傳感器信號輸出口）；可選2/5/10/20m屏蔽線用于傳感器和電源的連接。
