靜電流測試儀操作指南 Metraclip 64 & Metrahit AM XTRA

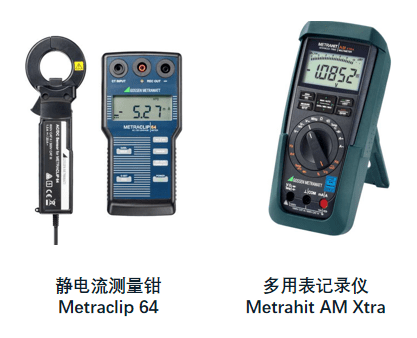

產品簡介

電流鉗用法1：作為電流鉗獨立使用，可實時查看數據

電流鉗用法2：作為電流探頭搭配多用表(AM Xtra)使用，實現長時數據記錄

萬用表用法1：作為多用表獨立使用，直接測量靜電流，傾入式測量，精度高，操作不夠便利

萬用表用法2：作為記錄儀，搭配測量鉗使用，實現長時數據記錄

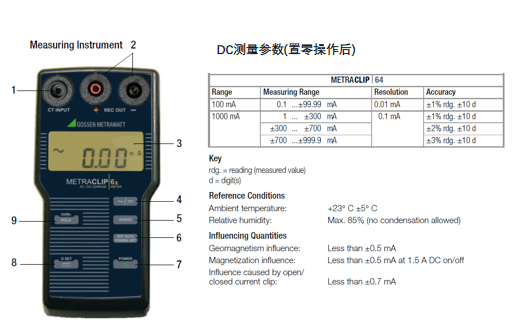

靜電流測量鉗-Metraclip 64

示例：

測量50mA DC信號，不作記錄，實時查看

步驟：

1、將電流鉗接入“CT INPUT”端口

2、按“POWER”鍵開機

3、通過按鍵選擇直流測量，對應符號是

4、通過“RANGE”按鍵選擇合適量程檔位

5、將電流鉗靠近被測導體附近，鉗口完全閉合狀態下，按“0 SET”按鍵進行置零操作

6、打開電流鉗環繞被測導體，確保電流方向與鉗口箭頭一致

7、將鉗口完全閉合，即可查看顯示數值。若數值超出當前量程檔位，會顯示“OL”

8、若點擊“HOLD”按鍵，顯示數值將固定

9、出于節電考慮，長時間不操作儀器會自動關機；若不想自動關機，按“NOT AUTO POWER OFF”即可，顯示屏中“APO(AUTO POWER OFF)會消失”

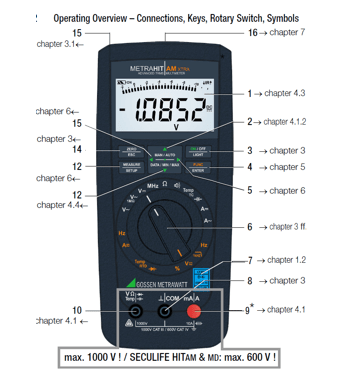

多用表記錄儀-Metrahit AM Xtra

1、顯示屏

2、量程切換鍵/上方向鍵

3、開關機鍵/顯示屏燈光開關鍵

4、功能切換鍵/確認鍵

5、右方向鍵

6、功能旋鈕

7、DKD校驗標志

8、接地端口-公共端

9、電流測量端口-帶自保護

10、電壓/電阻等測量端口

11、數據保持鍵/下方向鍵

12、測量界面/菜單界面切換鍵

13、置零鍵

14、左方向鍵

15、電源適配器端口

16、紅外通訊

將AM Xtra用作記錄儀，與Metraclip 64配套使用時，需了解信號接入/變比設置/記錄頻率/數據記錄/紅外通訊的操作

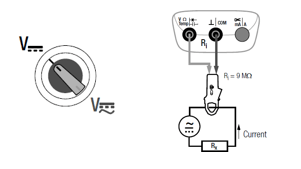

信號接入

Metraclip 64輸出的信號類型是電壓，所以將AM Xtra的功能旋鈕轉至DC電壓測量檔位，如右圖

Metraclip 64的輸出連接至AM Xtra的電壓端口和公共端口，如圖

變比設置

Metraclip 64輸出滿量程是100mV，如果測量檔位設置在100mA檔，則變比是1mV:1mA

按鍵，從測量顯示界面進入菜單界面

通過方向鍵選擇“SET”菜單，按鍵進入二級菜單

通過方向鍵選擇“Clip”菜單，按鍵進入三級菜單

通過方向鍵選擇“1”，按鍵確認

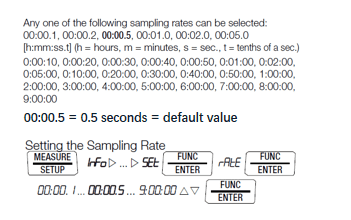

記錄頻率

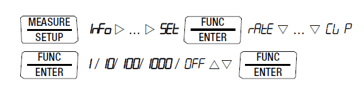

在AM Xtra進入數據記錄模式前，先選擇合適的記錄頻率，Metraclip 64的DC采用率是1/s，所以AM Xtra的記錄頻率需≥1/s 按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“SET”菜單，按鍵進入二級菜單通過方向鍵選擇“rate”菜單，按鍵進入三級菜單選擇或輸入合適的記錄頻率，按鍵確認

數據記錄

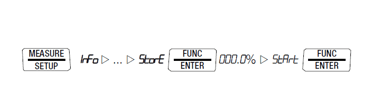

通過幾下步驟，操作AM Xtra進入數據記錄模式按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“Store”菜單，按鍵進入二級菜單通過方向鍵選擇“Start”，按鍵確認

紅外通訊

AM Xtra可通過紅外的方式將測量數據發送給適配器，通過適配器上的USB接口建立與PC的連接通過以下操作將AM Xtra設成數據連續發送模式

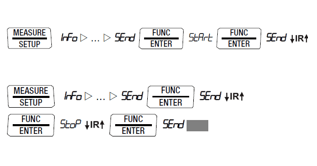

按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“Send”菜單，按鍵進入二級菜單通過方向鍵選擇“Start”菜單，按鍵確認停止數據傳輸模式的操作跟以上類似標志顯示在屏幕中，則代表儀器出于數據發送模式；若無，則表示未處于數據發生模式

靜電流測試儀操作指南聯合使用-AM Xtra + Clip 64

示例：

測量50mA DC信號，連續記錄5小時

步驟：

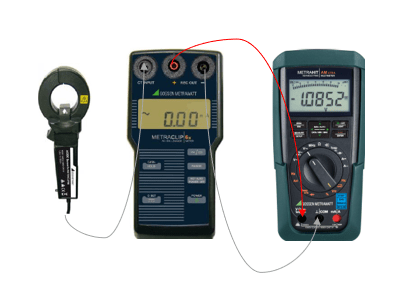

1、按右圖建立連接

2、在Metraclip 64主機上選好信號類型和量程檔，關閉自動關機

3、在AM Xtra上設好變比和記錄頻率

4、操作AM Xtra進入數據記錄模式

5、測量完成后，通過紅外通訊與PC建立連接

6、在軟件MetraWin 10上進行數據查看和分析

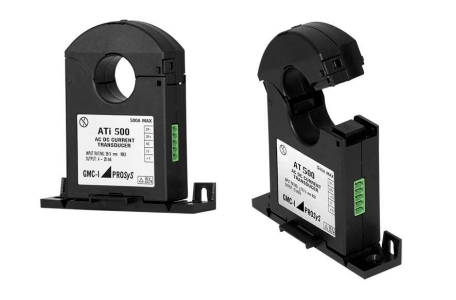

4-20mA輸出交直流電流傳感器 ATi500產品特點：

? 準確，堅固，通用和可靠

? 兩種型號AT500和ATi 500(真有效值)

? 交流/直流高達500安培。

? 瞬時電壓或4-20mA電流輸出(真有效值)。

? 卓越的精度與高分辨率。

? 分裂鐵芯的非侵入性電流測量。

? 緊湊輕巧的設計。

? 帶寬DC至10kHz。

? DIN導軌和面板安裝選項。

典型應用：

? 軌道交通應用

? 電池充電系統

? 汽車行業應用

? 電信電源應用

? 機場照明電路

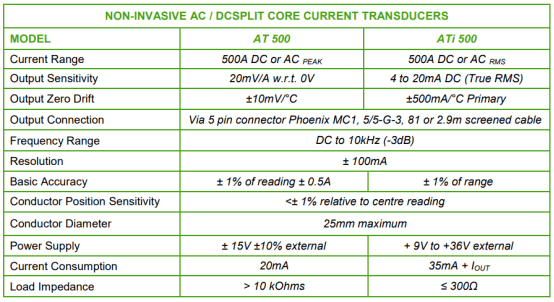

4-20mA輸出交直流電流傳感器 ATi500技術參數：

CT電流互感器精度多少：

CT電流互感器，即電流互感器，是一種常見的電力測量裝置，廣泛應用于電力行業中。那么，CT電流互感器的精度到底是多少呢？本文將從CT電流互感器的定義、精度的含義、影響精度的因素以及如何提高精度等方面進行探討。

一、CT電流互感器的定義

CT電流互感器是一種用來測量和變換電力系統中大電流的裝置。它能夠?qū)⒏唠娏髯儔嚎s成較小的電流，使得測量和保護設備能夠方便地使用。

二、精度的含義

在電力系統中，對于電流的測量和保護有著非常高的要求。CT電流互感器的精度即表示電流互感器輸出的電流值與實際電流值之間的誤差。精度的高低直接影響著測量和保護系統的準確性和可靠性。

三、影響精度的因素

1. 溫度誤差：CT電流互感器在不同的溫度下，其特性會發生改變，從而影響其精度。因此，在實際應用中，需要對其溫度特性進行校正，以提高精度。

2. 頻率誤差：CT電流互感器對于不同頻率的電流，其響應特性也會有所不同。因此，在選型時需要考慮到電流頻率對精度的影響。

3. 負載誤差：CT電流互感器的負載變化也會對其精度產生一定的影響。因此，在實際應用中需要合理設計和選擇負載，以確保精度的穩定性。

四、如何提高精度

1. 合理選擇CT電流互感器：在選型時，需要根據實際需求對CT電流互感器進行合理的選擇。不同型號和規格的CT電流互感器在精度方面會有所差異。

2. 進行溫度校正：由于溫度變化對精度有較大影響，可以進行溫度校正來提高CT電流互感器的精度，減小溫度誤差帶來的影響。

3. 檢查和維護：定期對CT電流互感器進行檢查和維護，及時發現和處理問題，保證其工作的穩定性和精度。

4. 優化負載設計：合理設計和選擇負載，減少負載誤差對精度的影響。

5. 采用高精度CT電流互感器：對于特殊的應用場合，可以選擇高精度的CT電流互感器，以滿足更高的精度要求。

CT電流互感器的精度對于電力系統的測量和保護具有重要意義。在實際應用中，需要注意溫度誤差、頻率誤差和負載誤差等因素對精度的影響。通過合理選型、溫度校正、檢查維護以及優化負載設計等措施，可以提高CT電流互感器的精度，確保電力系統的測量和保護的準確性和可靠性。此外，對于特殊要求的應用場合，可以選擇高精度的CT電流互感器，以滿足更高的精度需求。

CT電流互感器的作用與用途：

CT電流互感器是一種傳感器設備，它能夠?qū)⒏唠娏鬓D(zhuǎn)化成適合測量和保護用途的低電流。在電力系統和工業領域中，CT電流互感器擔當著非常重要的角色。本文將詳細介紹CT電流互感器的作用與用途，希望能為讀者提供有益的信息。

作用一：電流測量

CT電流互感器主要的作用是測量高電流。在現代電力系統中，電流的準確測量是非常重要的，它關系到電力系統的穩定運行以及設備的保護。CT電流互感器通過將高電流變換為標準的、適合儀器測量的低電流，能夠滿足電流測量的需求。

作用二：設備保護

CT電流互感器在電力系統中還扮演著設備保護的重要角色。在電力系統中，各種電氣設備（如變壓器、發電機等）都需要受到適當?shù)谋Ｗo(hù)，以防止因電流過載或故障引起的損壞。CT電流互感器能夠?qū)崟r感知電流的變化，并將其轉化為適合保護裝置測量的信號，以實現對設備的快速保護和斷電操作。

作用三：電能計量

在電力系統中，對電能的計量是必不可少的。CT電流互感器可以將電流轉化為標準化的低電流信號，再經過測量儀表進行準確的計量。這樣，電力供應商可以精確地對用戶的用電量進行計量，實現公平和準確的電費計算。

用途一：變電站

在變電站中，CT電流互感器被廣泛應用。變電站是電力系統中連接高壓和低壓網的重要樞紐，其作用是實現電能的變壓、分配和傳輸。CT電流互感器可以對變電站中的各個回路進行電流測量和保護，確保變電站的安全運行。

用途二：工業自動化

在工業自動化領域，CT電流互感器也扮演著重要角色。隨著工業生產規模的擴大，對電流的準確測量和設備保護要求越來越高。CT電流互感器能夠滿足工業自動化系統對電流測量和保護的需求，廣泛應用于工業生產線、傳動系統以及機器人等設備中。

用途三：新能源發電

隨著新能源產業的快速發展，特別是太陽能和風能的廣泛利用，CT電流互感器在新能源發電領域也具有重要用途。在新能源發電系統中，CT電流互感器能夠準確地測量發電設備的輸出電流，并實現對設備的及時保護和控制，確保新能源發電系統的安全運行。

CT電流互感器作為一種重要的傳感器設備，具有廣泛的作用與用途。它在電流測量、設備保護、電能計量以及變電站、工業自動化和新能源發電等領域起著至關重要的作用。隨著電力系統和工業領域的不斷發展，CT電流互感器還將不斷創新和發展，以滿足更多更復雜的需求。

CT電流互感器-作用-工作原理及應用：

隨著科技的不斷發展，電力系統中的電流互感器(Current Transformer,簡稱CT)已經成為了一種非常實用的電氣設備。本文將詳細介紹CT電流互感器的作用、工作原理以及在電力系統中的應用。

一、CT電流互感器的作用

1. 測量電流

CT電流互感器的主要作用是測量交流電路中的電流。它通過電磁感應原理，將高電流變成低電流，從而實現對電流的測量。CT電流互感器的測量范圍一般為0-220kV,可以滿足大多數電力系統的需求。

2. 保護電力系統

CT電流互感器還可以用于電力系統的保護。例如，當電網中出現短路故障時，CT電流互感器可以通過檢測短路電流的大小，來判斷故障的嚴重程度，并向保護裝置發送報警信號。此外，CT電流互感器還可以用于測量電網中的負荷電流，以便電力系統的調度和控制。

3. 提高電力系統的安全性和穩定性

CT電流互感器可以提高電力系統的安全性和穩定性。通過準確測量電流，可以更好地控制發電機的運行狀態，避免因負載過重而導致的發電機損壞。同時，CT電流互感器還可以實時監測電網中的電流變化，及時發現異常情況，從而采取相應的措施，保證電力系統的穩定運行。

二、CT電流互感器的工作原理

CT電流互感器的工作原理基于電磁感應定律。當一次側繞組中有交流電流時，會在二次側繞組中產生交變磁通勢。由于二次側繞組中的匝數與一次側繞組中的匝數不同，因此會在二次側繞組中產生一定的電動勢。這個電動勢就是由一次側的交流電流所產生的磁通勢在二次側產生的感應電動勢。通過測量二次側的電壓和流過二次側的電流，就可以計算出一次側的電流值。

三、CT電流互感器的應用

1. 電力系統中的測量和保護

CT電流互感器廣泛應用于電力系統中的測量和保護。例如，在輸電線路中，CT電流互感器可以用于測量線路中的負荷電流，以便電力系統的調度和控制。在變電站中，CT電流互感器可以用于測量母線的電流，以便對變壓器的運行狀態進行監控和保護。此外，在發電機組中，CT電流互感器還可以用于測量勵磁電流和滑環電阻等參數，以便對發電機進行維護和檢修。

2. 工業自動化領域

除了在電力系統中應用外，CT電流互感器還被廣泛應用于工業自動化領域。例如，在電動機控制系統中，CT電流互感器可以用于測量電動機的運行狀態和故障信息；在起動器和制動器控制系統中，CT電流互感器可以用于測量起動器和制動器的輸出電流；在機床加工中，CT電流互感器可以用于測量切削液泵的工作狀態等。

CT電流互感器作用及使用注意事項：

CT電流互感器的作用是將高電流變換成低電流，以便于測量、保護和控制電力系統。使用CT電流互感器時需要注意以下事項：

1.在接線前，確保CT電流互感器的額定電流與實際電流匹配。

2.安裝CT電流互感器時，應避免過度擠壓或彎曲導線，以防損壞設備。

3.進行接線時，應確保接觸面干凈，緊固可靠。避免松動或接觸不良的現象。

4.使用過程中應注意CT電流互感器周圍沒有易燃或易爆的物質，確保安全。

5.定期檢查CT電流互感器的絕緣狀態，防止絕緣破損或漏電現象。

總之，正確使用CT電流互感器，可以確保電力系統的穩定運行并有效保護設備和人員的安全。

一、CT電流互感器是一種廣泛應用于電氣系統中的設備，用于測量和監測電流。它通過感應原理轉換帶電導體中的電流為相應的電壓信號，并將其輸送給測量儀器或保護設備。CT電流互感器具有結構簡單、使用方便、精度高等特點，可廣泛應用于電力、工礦企業等領域。

電流互感器（CT）是一種用于測量高、中低壓電氣系統中電流的大功率傳感器。它的主要功能是將高電流轉換為低電流，以便進行測量、保護和控制。CT電流互感器被廣泛應用于電力、石油、化工、冶金、建筑等領域，是電氣系統中必不可少的元件。

二、CT電流互感器的功能是將高電流轉化為低電流，以便用于測量、保護和控制系統中。CT電流互感器常用于電力系統中，可以測量電流的大小，用于計算負荷、功率和能量消耗等參數。此外，CT電流互感器還可以用于保護系統，當電流超過預設值時，它會觸發保護機制，以防止設備損壞。同時，CT電流互感器還可以用于控制系統，通過監測電流的變化，對系統進行控制和調整?？傊?，CT電流互感器在電力系統中起著至關重要的作用。

測量電流

CT電流互感器的主要功能是在高、中低壓電氣系統中測量電流。它將高電流轉化為低電流，以確保測量過程更加安全、便捷。CT電流互感器的輸出信號與輸入電流成比例，因此可以通過測量輸出信號間接獲得輸入電流的大小。

保護電路

CT電流互感器可以用作電氣系統的保護裝置，通過測量輸入電流來判斷電氣系統是否發生故障或過載。一旦發生故障或過載，CT電流互感器會立即發出警報信號，以便采取必要的措施，確保電氣系統的安全運行。

控制電路

CT電流互感器不僅可用于測量電流，還可用于控制電路，憑借測量和控制輸入電流的能力，能夠?qū)﹄姎庀到y(tǒng)的速度、壓力等參數進行調節。例如，在風機、水泵等設備中，通過調節CT電流互感器的輸出信號，可以實現對設備的啟停、運行速度等參數的控制。

三、使用CT電流互感器時需要注意一些事項及使用方法：

1.挑選適合的CT電流互感器

選擇CT電流互感器時，需要考慮以下幾個因素：電氣系統的額定電壓、額定容量、工作環境溫度以及精度要求。根據實際情況，選擇適合的CT電流互感器型號和規格，以確保其正常運行和滿足實際需求。

安裝與接線

安裝CT電流互感器時，必須按照相關標準和規范來進行，以確保安裝位置正確且穩固。在接線方面，必須按照互感器的接線圖正確連接線路，避免錯誤連接或者短路問題的發生。同時，還要確保正確連接接地線，以確保人身安全和設備穩定運行。

使用與維護

使用CT電流互感器時，必須嚴格遵守操作規程和安全規定，以確保其正常運行并延長使用壽命。同時，還需要定期對CT電流互感器進行檢查和維護，包括清潔、緊固螺絲和更換損壞部件等，以保證其性能穩定可靠。

注意事項

a)使用CT電流互感器時，需要盡量避免遭受過大的沖擊和振動，以免造成元器件的損壞或影響測量精度。

b)在低溫環境中使用CT電流互感器時，需注意采取保溫和防凍措施，以保證其正常運行不受影響。

c)如果在使用過程中發現CT電流互感器的輸出信號異?；虿环€(wěn)定，應立即進行檢查和處理，以避免潛在的事故發生。

CT電流互感器的作用原理：

CT電流互感器是測量和監控電流的重要設備。它具有準確測量電流、保護電路和實現電流信號傳輸?shù)墓δ堋１疚膶⒅攸c介紹CT電流互感器的功能原理，并從工作原理、結構特點和應用四個方面進行詳細闡述。

電流互感器工作原理

CT電流互感器主要基于法拉第電磁感應定律。當被測電流通過CT的一個線圈時，感應電動勢會在另一個線圈中產生。這是因為當一個線圈通過電流時，會產生與電流成正比的磁場。在另一個線圈中，磁場的變化會導致感應電動勢的產生。通過測量感應電動勢的大小，我們可以知道被測電流的大小。

第二，結構特征

CT電流互感器通常由鐵芯和線圈組成。為了增強磁場的傳導能力，鐵芯由高導磁材料制成。線圈根據測量和應用的要求設計成不同的形狀和匝數。在精確測量要求較高的情況下，為了提高靈敏度和精度，有大量的線圈匝數。

CT電流互感器的包裝通常很小，便于安裝和使用。為了滿足不同應用場景的需要，它經常采用環形或直線結構。與此同時，CT電流互感器還具有良好的絕緣性能和抗干擾能力，可用于各種惡劣環境。

第三，應用領域

1.電能測量:CT電流互感器常用于電力系統中電能的測量和結算。它能準確測量電流的大小，為電力供應商和用戶提供可靠的數據依據。同時，CT電流互感器的功能也可以幫助電力系統實現電能管理、電能質量監測等功能。

2.電氣保護:CT電流互感器是電氣保護裝置的重要組成部分。通過監控電流信號，可以判斷電路中是否存在過載、短路等異常情況，及時采取保護措施，避免電氣事故，保護設備和人身安全。

變電站監控：CT電流互感器在變電站監控系統中得到了廣泛的應用。通過對變電站各電路的電流信號進行監控，可以實時監控和控制電網的狀態。與此同時，CT電流互感器還可以為故障診斷、運行優化等提供重要的數據支持。

4.工業自動化:CT電流互感器在工業自動化系統中起著重要的作用。它可以將被測電流信號轉換為PLC的標準信號、使用DCS等控制設備。通過CT電流互感器，可以監測和控制生產過程中的電流參數，提高生產效率和質量。

CT電流互感器作為測量和監測電流的關鍵設備，具有精確測量、保護電路和實現電流信號傳輸?shù)闹匾饔谩Ｋ诜ɡ?a data-mid="994" href="http://dghuisheng.cn/a/573.html">電磁感應定律，通過測量感應電動勢來判斷被測電流的大小。其結構特點使其在各種應用中具有良好的性能。目前，CT電流互感器廣泛應用于電能計量、電氣保護、變電站監測、工業自動化等領域，為不同行業提供了重要的電流測量和監測手段。

鉗形萬用表怎么測漏電熱水器：

如今，隨著科技的發展，電熱水器已成為家庭中重要的設備之一。然而，漏電是電熱水器使用過程中的一個常見問題，給用戶的安全帶來了一定的威脅。為了及時發現和解決漏電問題，我們可以使用鉗形萬用表進行測量。那么，接下來就跟著小編一起學習如何使用鉗形萬用表測漏電熱水器吧。

首先：準備工作

在開始測量之前，請確保你具備以下幾個條件：一只鉗形萬用表、一根電線以及一個接地電極。這些工具和材料將幫助我們準確地測量電熱水器的漏電情況。

第二步：切斷電源并裝上接地電極

在進行任何電氣測量之前，切斷電熱水器的電源非常重要。這樣可以確保你的安全，避免觸電的風險。另外，我們需要在電熱水器的供電線中間安裝一個接地電極。這個接地電極的作用是將任何漏電的電流導向地面，保護使用者的安全。

第三步：選擇鉗形萬用表的測試模式

現在，打開鉗形萬用表并選擇合適的測試模式。通常，我們使用交流電流測量模式來檢測漏電情況。確保你已經正確設置了測試模式，以避免測量錯誤。

第四步：夾住電熱水器的電源線

將鉗形萬用表的鉗口夾住電熱水器的電源線。請注意，切勿用手直接觸摸電線，以免觸電。確保鉗形萬用表夾緊電線的同時不會損壞電線的絕緣層。

第五步：讀取測量數值

完成以上步驟后，你將可以讀取鉗形萬用表上顯示的測量數值。這個數值代表了電熱水器中漏電的大小。一般來說，如果測量值超過了一定的電流范圍，就說明電熱水器存在漏電問題。這時，我們需要及時采取措施修復漏電問題，以保障使用者的安全。

第六步：處理漏電問題

如果發現電熱水器存在漏電問題，我們應該及時采取措施處理。首先，切斷電源，確保自己的安全。然后，檢查電熱水器的電源線和插座是否損壞，如有需要及時更換，避免進一步的漏電風險。如果問題仍然存在，建議尋求專業的電器維修人員進行檢修和修復。

通過學習如何使用鉗形萬用表測漏電熱水器，我們可以及時發現并解決漏電問題，提高家庭使用電熱水器的安全性。在操作鉗形萬用表時，切勿忽視安全問題，確保切斷電源并正確裝上接地電極。同時，在發現漏電問題后，采取正確的措施進行修復，或?qū)で髮I(yè)幫助修復。珍愛生命，從一點一滴的安全細節開始。

鉗形表怎樣測漏電及短路：

隨著科技的發展，電力系統的安全和穩定越來越受到重視。在電力系統中，漏電和短路現象是常見的安全隱患，而鉗形表作為一種常用的電力檢測儀器，可以幫助我們快速、準確地檢測到這些隱患。本文將詳細介紹如何使用鉗形表測量漏電和短路。

一、鉗形表簡介

鉗形表(Clamp Meter)是一種專門用于測量電流、電壓、功率等參數的電氣測試儀器。其主要優點是便攜性好、操作簡便、精度高。鉗形表的工作原理是通過夾住被測電路，利用電磁感應原理測量電路中的電流和電壓，從而得到相關參數。

二、鉗形表測量漏電的方法

1. 首先，確保鉗形表處于關閉狀態。然后，將鉗形表的夾頭夾在待測漏電的電纜或?qū)Ь€上，確保夾緊牢固且不損傷電線。

2. 將鉗形表的電源開關打開，待測漏電處的電流會通過鉗形表的感應線圈產生磁場，進而影響鉗形表指針的位置。通過觀察鉗形表的指針位置，可以判斷出漏電電流的大小。

3. 在測量過程中，應保持鉗形表與待測物體的接觸狀態穩定，避免因接觸不良導致的測量誤差。此外，還應注意鉗形表的測量范圍，以免超出測量范圍導致測量結果不準確。

4. 測量完畢后，關閉鉗形表電源開關，取下鉗形表夾頭，清除待測區域的灰塵和雜物，確保下次測量的準確性。

三、鉗形表測量短路的方法

1. 與測量漏電類似，首先將鉗形表的夾頭夾在待測短路的電纜或?qū)Ь€上，確保夾緊牢固且不損傷電線。

2. 將鉗形表的電源開關打開，觀察鉗形表指針的變化。當鉗形表指針發生明顯偏轉時，說明存在短路電流。此時，可以通過觀察鉗形表的刻度來判斷短路電流的大小。

3. 在測量過程中，應保持鉗形表與待測物體的接觸狀態穩定，避免因接觸不良導致的測量誤差。此外，還應注意鉗形表的測量范圍，以免超出測量范圍導致測量結果不準確。

4. 測量完畢后，關閉鉗形表電源開關，取下鉗形表夾頭，清除待測區域的灰塵和雜物，確保下次測量的準確性。

四、注意事項

1. 在使用鉗形表進行漏電和短路測量時，應遵循相關的安全操作規程，確保人身安全。

2. 鉗形表的使用環境應保持干燥、清潔，避免進水、受潮等情況。同時，應避免在高溫、強磁場等惡劣環境下使用。

3. 在長時間不使用鉗形表時，應將其放置在陰涼、干燥的地方，定期檢查電池電量，以確保正常使用。

4. 在使用過程中，如發現鉗形表指針異常擺動或其他故障現象，應及時停止使用并聯系專業人員進行維修。

掌握如何正確使用鉗形表測量漏電和短路是電力系統工作人員的基本技能之一。通過合理選擇合適的儀器和方法，可以幫助我們及時發現潛在的安全隱患，保障電力系統的安全穩定運行。

鉗形萬用表測漏電電壓和直流電流：

鉗形萬用表怎么測漏電電壓：

在電氣設備維修和測試過程中，鉗形萬用表是一種非常實用的工具。它可以測量電壓、電流、電阻等多種參數，對于排查電氣設備的漏電、過載等問題具有很大的幫助。本文將詳細介紹如何使用鉗形萬用表測量漏電電壓。

一、準備工作

1. 確保鉗形萬用表已經充電并處于正常工作狀態。如果沒有電源，請先給鉗形萬用表充電。通常，萬用表的充電時間為約30分鐘。

2. 使用前，請先閱讀鉗形萬用表的使用說明書，了解其各項功能和操作方法。

3. 為了保證安全，請在使用鉗形萬用表時，佩戴絕緣手套和護目鏡。同時，確保與待測設備斷開連接，以防觸電事故發生。

二、測量漏電電壓的步驟

1. 打開鉗形萬用表，選擇相應的電壓測量檔位。一般來說，測量漏電電壓時，應選擇高于待測電壓的檔位，如10V、50V、100V等。具體檔位選擇需要根據實際情況進行判斷。

2. 將鉗形萬用表的紅色測試引線連接到漏電設備的接地點上，確保紅黑測試引線短接在一起，形成一個電路。此時，鉗形萬用表應該顯示一個較小的數值，表示儀表已經開始工作。

3. 緩慢地將鉗形萬用表的黑色測試引線接觸到待測電壓上，觀察儀表上的讀數是否發生變化。如果讀數發生了明顯的變化，說明待測電壓存在漏電現象。需要注意的是，在進行這一步驟時，要確保黑色測試引線與待測電壓之間形成了一個完整的電路。

4. 在確認待測電壓存在漏電現象后，可以通過多次測量來獲取更準確的數據。每次測量后，可以稍作等待，讓儀器自動穩定后再進行下一次測量。

5. 測量完成后，將鉗形萬用表的測試引線從待測設備上移開，然后關閉儀器。在拆卸測試引線之前，請確保儀表已經停止工作，以免觸電事故發生。

三、注意事項

1. 在使用鉗形萬用表測量漏電電壓時，請務必遵循安全操作規程，確保自身和他人的安全。

2. 在測量過程中，不要隨意觸摸儀器的各個部分，以免觸電或損壞儀器。

3. 在使用鉗形萬用表測量高壓設備時，請務必特別小心，避免觸電事故的發生。如有條件，請在專業人員的指導下進行操作。

4. 在測量過程中，如果發現儀表異常或不穩定，請立即停止測量，并及時對儀器進行檢查和維修。

鉗形萬用表怎樣測直流電流：

鉗形萬用表作為一種常用的便攜式電工儀器，可以廣泛應用于電氣維修、電力行業、電工實驗等領域。它具備直流電流測量功能，下面將介紹鉗形萬用表如何測量直流電流，并對其特點和注意事項進行分析。

一、儀器準備

在開始直流電流測量之前，需要準備好適當?shù)你Q形萬用表，并確保電池電量充足。此外，還需要保證測量對象的電源電壓正常，以免影響測量結果。

二、簡單設置

在操作鉗形萬用表之前，先將選擇旋鈕調整到直流電流測量檔位。根據測量范圍的大小，選擇合適的檔位以確保測量的準確性。

三、測量步驟

1. 打開鉗形萬用表，插入待測電路中。確保鉗形夾具緊貼電源線，確保電流完全通過鉗形夾具。

2. 觀察鉗形萬用表上的顯示屏，即可獲得直流電流的測量結果。

四、注意事項

1. 鉗形萬用表測量直流電流時，應盡量將待測電路中的電流完全通過鉗形夾具，避免電流分流。

2. 在測量直流電流時，應盡量避免將其他電源線接觸到鉗形夾具上，以免影響測量結果。

3. 測量完成后，及時關閉鉗形萬用表，并將電流測量檔位調整至零位，以保護儀器。

鉗形萬用表測量直流電流的特點：

1. 非接觸性：鉗形萬用表通過鉗形夾具實現對電流的測量，無需打斷電路連接，具有非常便捷的操作性。

2. 高精度：鉗形萬用表采用專業的傳感器和精確的測量技術，可以實現高精度的直流電流測量。

3. 高安全性：由于采用非接觸測量方式，鉗形萬用表可以提供較高的安全性，避免了直接接觸電源線可能帶來的安全隱患。

鉗形萬用表作為一種非常實用的工具，可以方便快捷地測量直流電流。在使用過程中，需要注意選擇合適的測量檔位，確保鉗形夾具與電源線緊密接觸，避免電流分流。此外，合理保養和使用儀器，可以延長其使用壽命。在實際操作中，請務必嚴格按照使用說明書進行操作，確保自身和儀器的安全。

通過本文的介紹，相信大家對鉗形萬用表如何測量直流電流有了更加清晰的認識。鉗形萬用表的便攜性和準確性使其成為電工行業中廣泛應用的工具之一。只有將理論知識與實際操作相結合，我們才能夠更好地利用鉗形萬用表進行直流電流的測量，為電氣維修和電力行業的工作提供更加準確和有效的支持。
