　　電流傳感器主要包括以下幾種：1、電流互感器：電磁感應原理；2、霍爾電流傳感器：霍爾效應原理；3、磁通門傳感器：磁通門原理；4、羅氏線圈：電磁感應原理及安培環路定律；5、分流器：歐姆定理。

　　電流傳感器工作原理：電流傳感器從直流電到幾十千赫茲的交流電，其所依據的工作原理主要是霍爾效應，當原邊導線經過電流傳感器時，原邊電流IP會產生磁力線①，原邊磁力線集中在磁芯②周圍，內置在磁芯氣隙中的霍爾電極③可產生和原邊磁力線①成正比的大小僅幾毫伏的電壓，電子電路④可把這個微小的信號轉變成副邊電流IS⑤，并存在以下關系式：

　　(1)其中，IS—副邊電流；IP—原邊電流；NP—原邊線圈匝數；NS—副邊線圈匝數；NP/NS—匝數比，一般取NP=1。

　　電流傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，只有100~400mA。如果輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

　　電流傳感器分類：電流傳感器分兩大類：直流、交流電流傳感器。

　　按用途可分為：工業傳感器

　　工業產品電流電壓測量解決方案。用于控制、校準以及過流保護和監控。

　　鐵路傳感器為鐵路行業提供瞬時電流電壓檢測，主牽引和輔助變頻的控制和保護。

　　自動化傳感器用于工業自動化領域的電量傳感器，提供瞬時值，RMS，真RMS信號可以直接輸入PLC，二次儀表或其他儀器。這些傳感器有開口和固定兩種磁芯，有盤式和導軌等不同的安裝方式。通常用于電機保護、電源監控等領域。

　　大電流傳感器用于冶鋁、氯堿、有色金屬冶煉等行業直流大電流的測量、控制與保護，電流測量范圍可以測量500KA。精度高，工作溫度范圍寬廣。

　　電流傳感器主要參數：1、標準額定值IPN和額定輸出電流ISN

　　IPN指電流傳感器所能測試的標準額定值，用有效值表示（A.r.m.s），IPN的大小與傳感器產品的型號有關。

　　ISN指電流傳感器額定輸出電流，一般為100~400mA，某些型號可能會有所不同。

　　2、傳感器供電電壓VA：VA指電流傳感器的供電電壓，它必須在傳感器所規定的范圍內。超過此范圍，傳感器不能正常工作或可靠性降低，另外，傳感器的供電電壓VA又分為正極供電電壓VA+和負極供電電壓VA-。

　　3、測量范圍Ipmax：測量范圍指電流傳感器可測量的最大電流值，測量范圍一般高于標準額定值IPN。測量范圍可用下式計算：

　　(2)要注意單相供電的傳感器，其供電電壓VAmin是雙相供電電壓VAmin的2倍，所以其測量范圍要高于雙相供電的傳感器。

　　4、過載：電流傳感器的過載能力參見圖2。發生電流過載時，在測量范圍之外，原邊電流仍會增加，而且過載電流的持續時間可能很短，而過載值有可能超過傳感器的允許值，過載電流值傳感器一般測量不出來，但不會對傳感器造成損壞。

　　5、精度：霍爾效應傳感器的精度取決于標準額定電流IPN。

　　(1)偏移電流ISO：偏移電流也叫殘余電流或剩余電流，它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。電流傳感器在生產時，在25℃，IP=0時的情況下，偏移電流已調至最小，但傳感器在離開生產線時，都會產生一定大小的偏移電流。產品技術文檔中提到的精度已考慮了偏移電流增加的影響。

　　(2)線性度：線性度決定了傳感器輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。

　　(3)溫度漂移：偏移電流ISO是在25℃時計算出來的，當霍爾電極周邊環境溫度變化時，ISO會產生變化。因此，考慮偏移電流ISO的最大變化是很重要的。

　　6、抗干擾性：(1)電磁場；閉環霍爾效應電流傳感器，利用了原邊導線的電磁場原理。因此下列因素直接影響傳感器是否受外部電磁場干擾。

　　<1>傳感器附近的外部電流大小及電流頻率是否變化；

　　<2>外部導線與傳感器的距離、外部導線的形狀、位置和傳感器內霍爾電極的位置；

　　<3>安裝傳感器所使用的材料有無磁性；

　　<4>所使用的電流傳感器是否屏蔽；

　　為了盡量減小外部電磁場的干擾，最好按安裝指南安裝傳感器。

　　(2)電磁兼容性：電磁兼容性EMC，（Electro-MagneticCompatibility）是研究電氣及電子設備在共同的電磁環境中能執行各自功能的共存狀態，即要求在同一電磁環境中的上述各種設備都能正常工作而又互不干擾，達到“兼容”狀態的一門學科。空間電磁環境的惡化越來越容易使電子元器件之間因互不兼容而引發系統的誤動作，因此電工、電子設備電磁兼容性檢測極有必要。由于實際生產、科研及市場推廣的迫切需要，采用已通過電磁兼容性檢測的電流和電壓傳感器已形成共識，并已成為一個強制性標準。ABB公司的所有電流傳感器自1996年1月1日起，均已通過了EMC檢測。

　　電流傳感器主要包括以下幾種：1、電流互感器：電磁感應原理；2、霍爾電流傳感器：霍爾效應原理；3、磁通門傳感器：磁通門原理；4、羅氏線圈：電磁感應原理及安培環路定律；5、分流器：歐姆定理。

　　電流傳感器工作原理：電流傳感器從直流電到幾十千赫茲的交流電，其所依據的工作原理主要是霍爾效應，當原邊導線經過電流傳感器時，原邊電流IP會產生磁力線①，原邊磁力線集中在磁芯②周圍，內置在磁芯氣隙中的霍爾電極③可產生和原邊磁力線①成正比的大小僅幾毫伏的電壓，電子電路④可把這個微小的信號轉變成副邊電流IS⑤，并存在以下關系式：

　　(1)其中，IS—副邊電流；IP—原邊電流；NP—原邊線圈匝數；NS—副邊線圈匝數；NP/NS—匝數比，一般取NP=1。

　　電流傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，只有100~400mA。如果輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

　　電流傳感器分類：電流傳感器分兩大類：直流、交流電流傳感器。

　　按用途可分為：工業傳感器

　　工業產品電流電壓測量解決方案。用于控制、校準以及過流保護和監控。

　　鐵路傳感器為鐵路行業提供瞬時電流電壓檢測，主牽引和輔助變頻的控制和保護。

　　自動化傳感器用于工業自動化領域的電量傳感器，提供瞬時值，RMS，真RMS信號可以直接輸入PLC，二次儀表或其他儀器。這些傳感器有開口和固定兩種磁芯，有盤式和導軌等不同的安裝方式。通常用于電機保護、電源監控等領域。

　　大電流傳感器用于冶鋁、氯堿、有色金屬冶煉等行業直流大電流的測量、控制與保護，電流測量范圍可以測量500KA。精度高，工作溫度范圍寬廣。

　　電流傳感器主要參數：1、標準額定值IPN和額定輸出電流ISN

　　IPN指電流傳感器所能測試的標準額定值，用有效值表示（A.r.m.s），IPN的大小與傳感器產品的型號有關。

　　ISN指電流傳感器額定輸出電流，一般為100~400mA，某些型號可能會有所不同。

　　2、傳感器供電電壓VA：VA指電流傳感器的供電電壓，它必須在傳感器所規定的范圍內。超過此范圍，傳感器不能正常工作或可靠性降低，另外，傳感器的供電電壓VA又分為正極供電電壓VA+和負極供電電壓VA-。

　　3、測量范圍Ipmax：測量范圍指電流傳感器可測量的最大電流值，測量范圍一般高于標準額定值IPN。測量范圍可用下式計算：

　　(2)要注意單相供電的傳感器，其供電電壓VAmin是雙相供電電壓VAmin的2倍，所以其測量范圍要高于雙相供電的傳感器。

　　4、過載：電流傳感器的過載能力參見圖2。發生電流過載時，在測量范圍之外，原邊電流仍會增加，而且過載電流的持續時間可能很短，而過載值有可能超過傳感器的允許值，過載電流值傳感器一般測量不出來，但不會對傳感器造成損壞。

　　5、精度：霍爾效應傳感器的精度取決于標準額定電流IPN。

　　(1)偏移電流ISO：偏移電流也叫殘余電流或剩余電流，它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。電流傳感器在生產時，在25℃，IP=0時的情況下，偏移電流已調至最小，但傳感器在離開生產線時，都會產生一定大小的偏移電流。產品技術文檔中提到的精度已考慮了偏移電流增加的影響。

　　(2)線性度：線性度決定了傳感器輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。

　　(3)溫度漂移：偏移電流ISO是在25℃時計算出來的，當霍爾電極周邊環境溫度變化時，ISO會產生變化。因此，考慮偏移電流ISO的最大變化是很重要的。

　　6、抗干擾性：(1)電磁場；閉環霍爾效應電流傳感器，利用了原邊導線的電磁場原理。因此下列因素直接影響傳感器是否受外部電磁場干擾。

　　<1>傳感器附近的外部電流大小及電流頻率是否變化；

　　<2>外部導線與傳感器的距離、外部導線的形狀、位置和傳感器內霍爾電極的位置；

　　<3>安裝傳感器所使用的材料有無磁性；

　　<4>所使用的電流傳感器是否屏蔽；

　　為了盡量減小外部電磁場的干擾，最好按安裝指南安裝傳感器。

　　(2)電磁兼容性：電磁兼容性EMC，（Electro-MagneticCompatibility）是研究電氣及電子設備在共同的電磁環境中能執行各自功能的共存狀態，即要求在同一電磁環境中的上述各種設備都能正常工作而又互不干擾，達到“兼容”狀態的一門學科?？臻g電磁環境的惡化越來越容易使電子元器件之間因互不兼容而引發系統的誤動作，因此電工、電子設備電磁兼容性檢測極有必要。由于實際生產、科研及市場推廣的迫切需要，采用已通過電磁兼容性檢測的電流和電壓傳感器已形成共識，并已成為一個強制性標準。ABB公司的所有電流傳感器自1996年1月1日起，均已通過了EMC檢測。

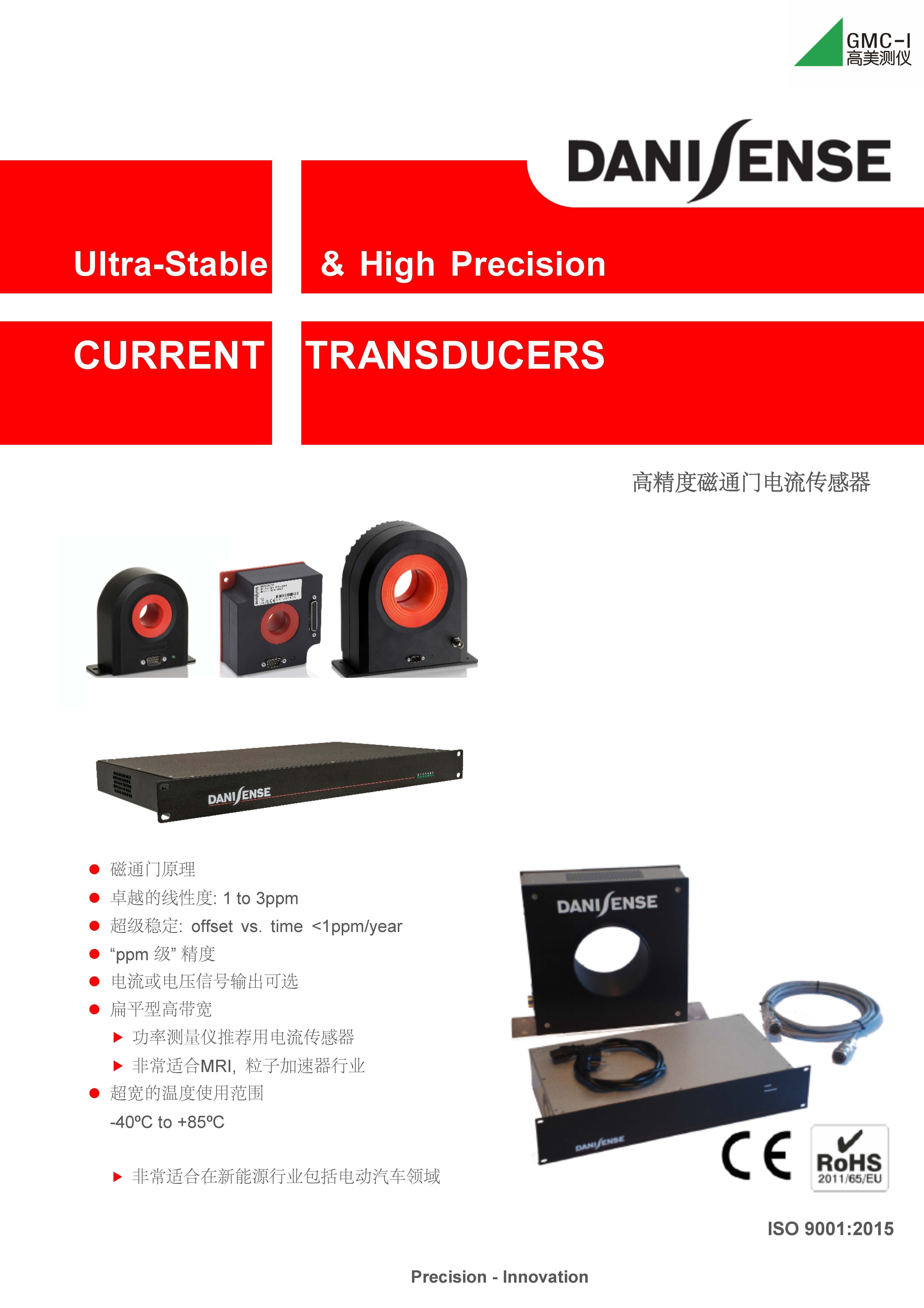

　　高精度零磁通電流傳感器DS系列：鋁制外殼；高精度AC/DC電流傳感器；可在-40°C-85°C的溫度范圍工作；頻率響應范圍寬；抑制工頻干擾能力強；內置校準用信號源；ASPC–高級自我保護電路設計；DSUBBNC香蕉頭LEMO接口可選；電壓電流信號輸出可選。

　　隨著電子電力技術的發達，越來越多的設備需要高精度的傳感器用于電流的精確測量和控制，DS系列由此誕生，它是基于磁通門技術的閉環傳感器，非霍爾器件，具有高穩定度（溫漂低、長期穩定性好）、超低噪聲(0-100Hz時0.02uA)、高線性（<1ppm）的特點，滿足客戶苛刻要求，廣泛應用于功率分析、高穩定電源、MRI梯度放大器、弧焊設備、電機、逆變器、鐵路機車、汽車行業、電池電容檢測等任何需要高精度測量電流的領域.

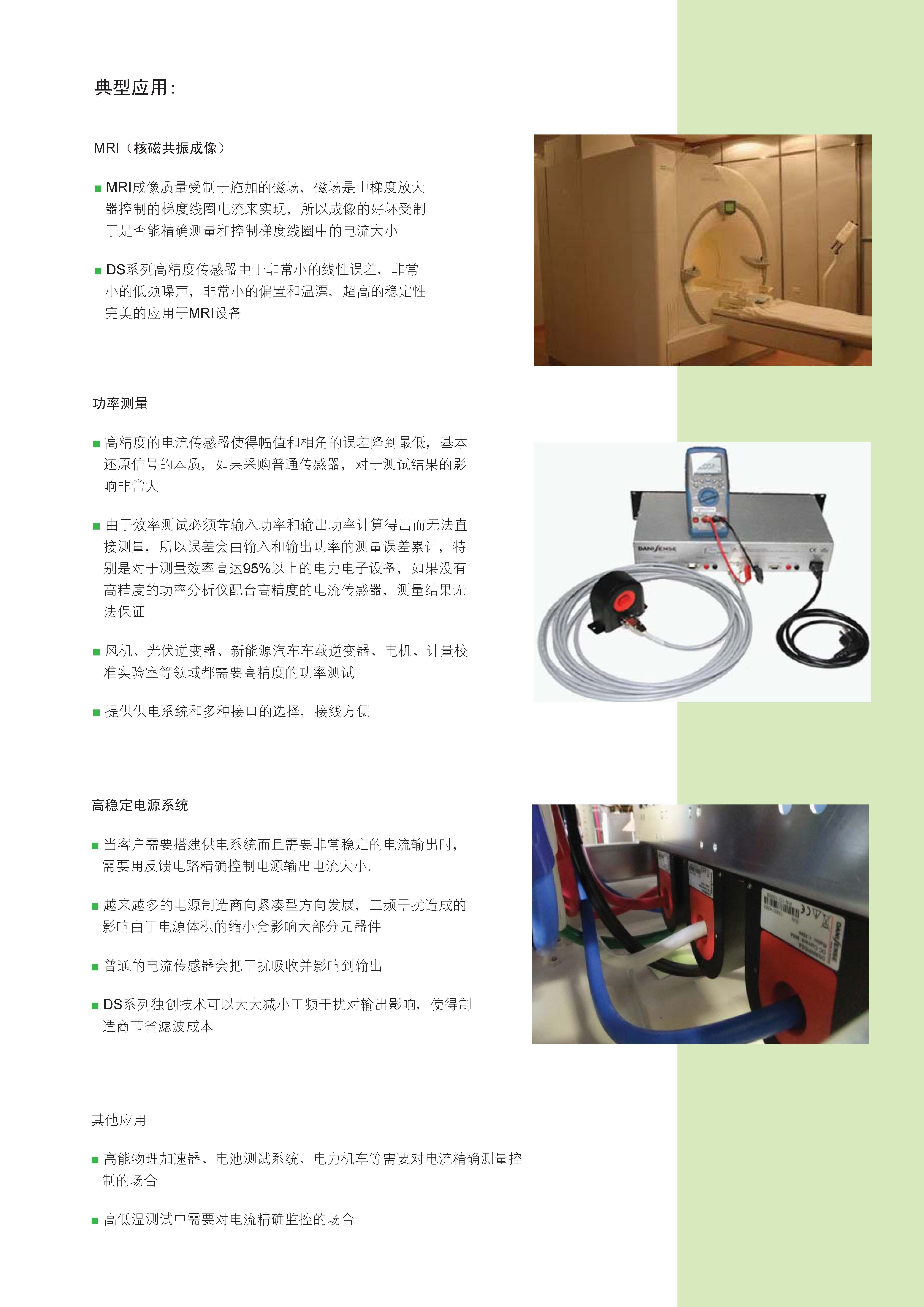

　　典型應用：MRI（核磁共振成像）

　　MRI成像質量受制于施加的磁場，磁場是由梯度放大器控制的梯度線圈電流來實現，所以成像的好壞受制于是否能精確測量和控制梯度線圈中的電流大小

　　DS系列高精度傳感器由于非常小的線性誤差，非常小的低頻噪聲，非常小的偏置和溫漂，超高的穩定性好的應用于MRI設備.

　　功率測量：高精度的電流傳感器使得幅值和相角的誤差降到最低，基本還原信號的本質，如果采購普通傳感器，對于測試結果的影響非常大；由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量，所以誤差會由輸入和輸出功率的測量誤差累計，特別是對于測量效率高達95%以上的電力電子設備，如果沒有高精度的功率分析儀配合高精度的電流傳感器，測量結果無法保證。

　　風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校準實驗室等領域都需要高精度的功率測試.

　　提供供電系統和多種接口的選擇，接線方便.

　　高穩定電源系統：當客戶需要搭建供電系統而且需要非常穩定的電流輸出時，需要用反饋電路精確控制電源輸出電流大小；越來越多的電源制造商向緊湊型方向發展，工頻干擾造成的影響由于電源體積的縮小會影響大部分元器件；普通的電流傳感器會把干擾吸收并影響到輸出；DS系列獨創技術可以大大減小工頻干擾對輸出影響，使得制造商節省濾波成本。

　　其他應用：高能物理加速器、電池測試系統、電力機車等需要對電流精確測量控制的場合；高低溫測試中需要對電流精確監控的場合。

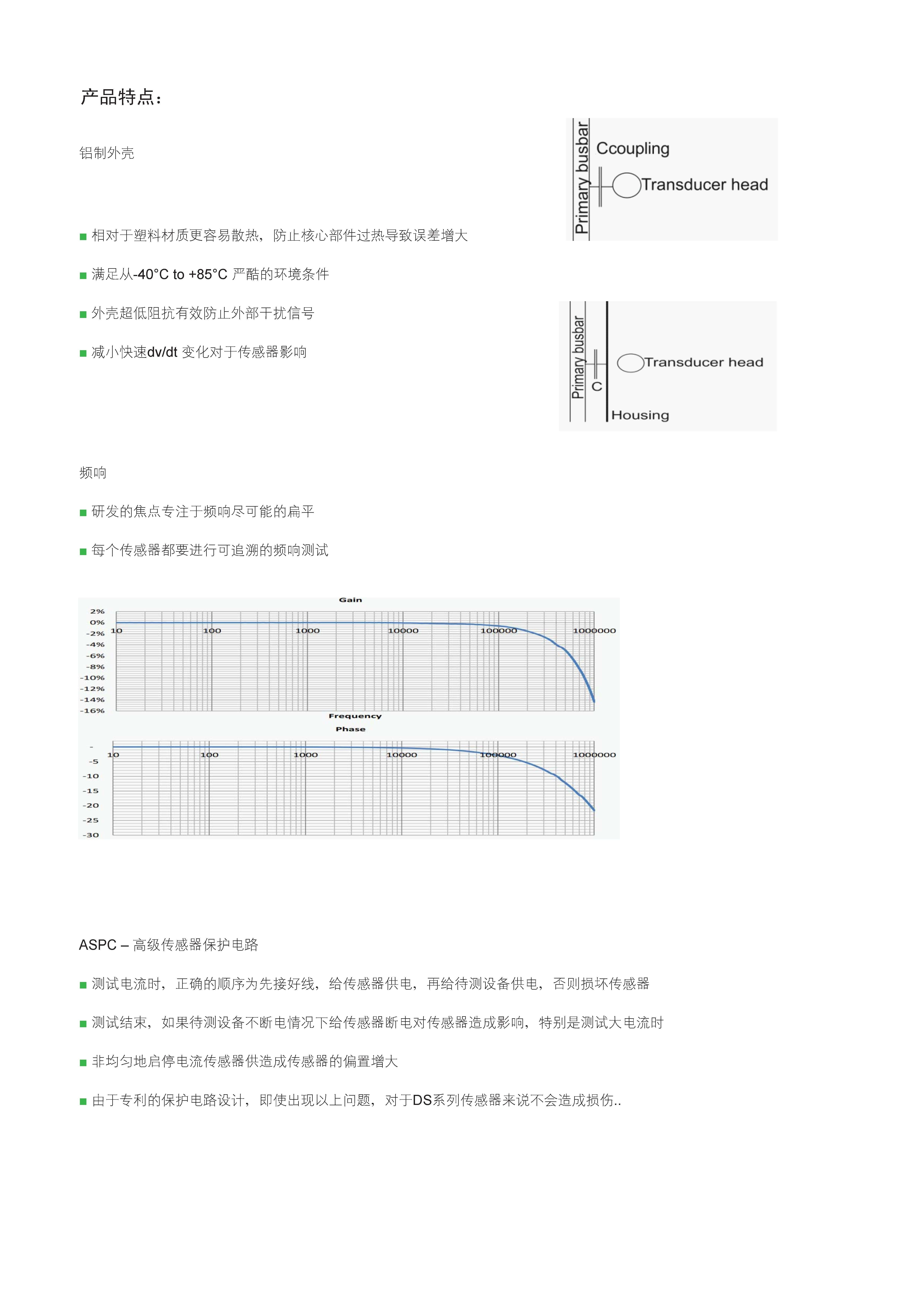

　　產品特點：鋁制外殼；相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大；滿足從-40°Cto+85°C嚴酷的環境條件；外殼超低阻抗有效防止外部干擾信號；減小快速dv/dt變化對于傳感器影響；頻響；研發的焦點專注于頻響盡可能的扁平；每個傳感器都要進行可追溯的頻響測試。

　　ASPC–高級傳感器保護電路：測試電流時，正確的順序為先接好線，給傳感器供電，再給待測設備供電，否則損壞傳感器；測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流時；非均勻地啟停電流傳感器供造成傳感器的偏置增大；由于保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷..

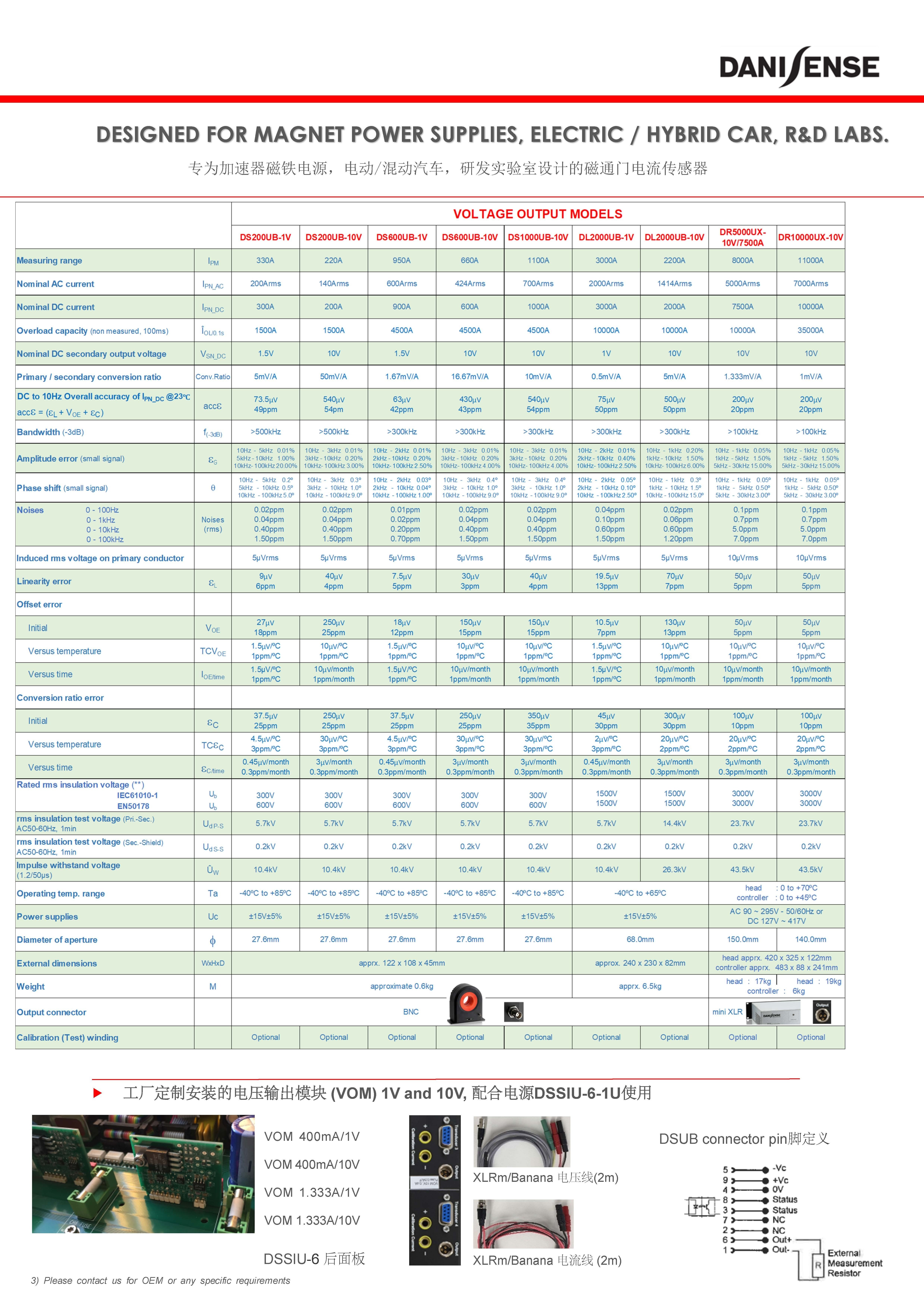

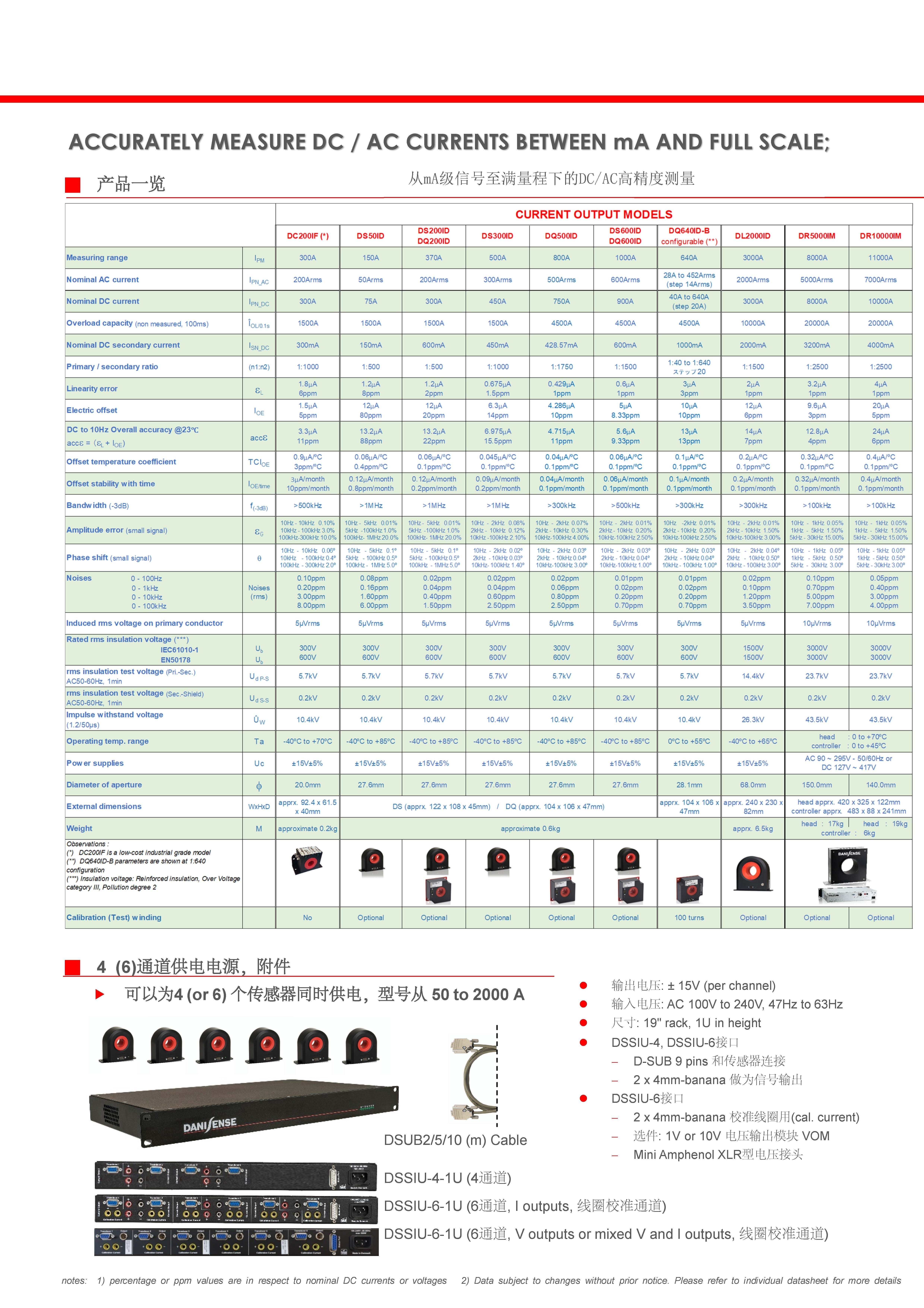

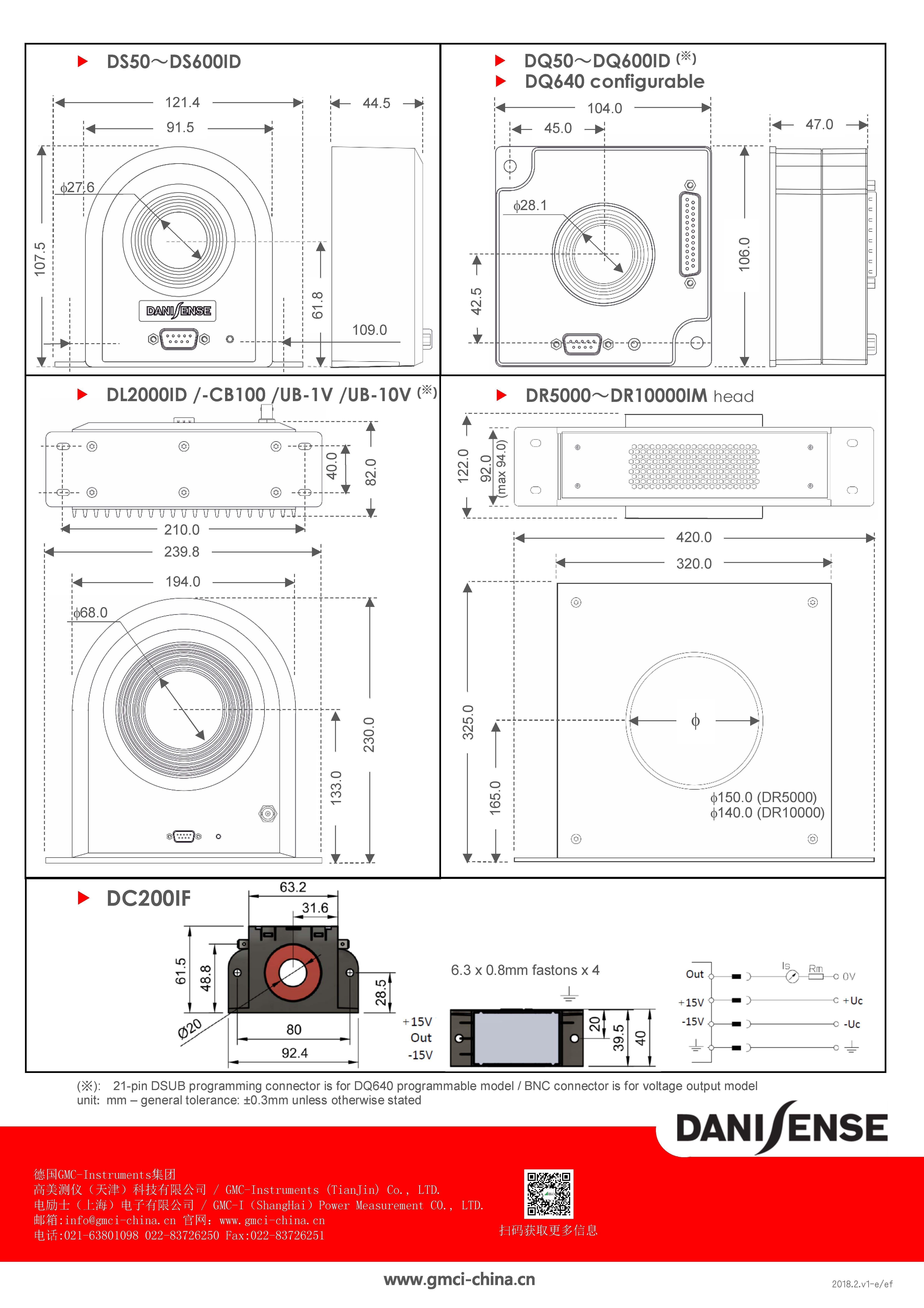

　　產品型號：DS200系列技術參數：最大輸入電流：AC:200ARMSDC:370A(±15V供電25℃)/300A（±15V供電-40-85℃）；變比：1:500；最大偏置電流：12uA；最大增益誤差：0.01%（DC-5KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.02uA（0-100Hz）；鉗口直徑27.6mm；DS600系列。

　　技術參數：最大輸入電流：DC：900A（±15V供電25℃)/1050A(±15V供電-40-85℃)；變比：1:500；最大偏置電流：4uA；最大增益誤差：0.01%（DC-2KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.004uA（0-100Hz）；鉗口直徑27.6mm；DS640系列。

　　技術參數：輸入電流：DC：640A（±15V供電25℃)；工作范圍：0-55℃；變比：1:40--1:640可調；最大偏置電流：4uA；線性誤差：1uA；噪聲：0.004uA（0-100Hz）；鉗口直徑28.1mm

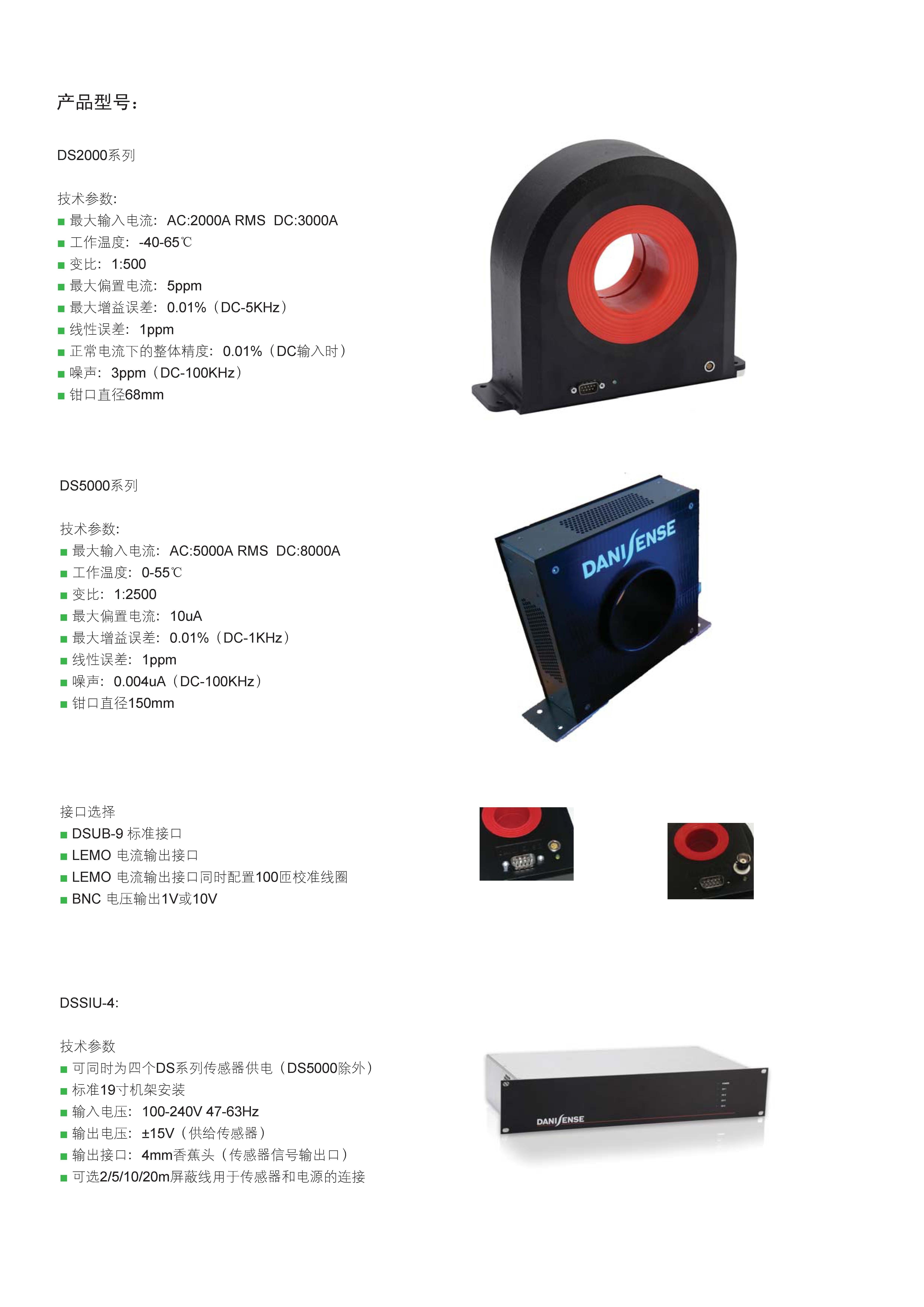

　　DS2000系列技術參數：最大輸入電流：AC:2000ARMSDC:3000A；工作溫度：-40-65℃；變比：1:500；最大偏置電流：5ppm；最大增益誤差：0.01%（DC-5KHz）；線性誤差：1ppm；正常電流下的整體精度：0.01%（DC輸入時）；噪聲：3ppm（DC-100KHz）；鉗口直徑68mm。

　　DS5000系列

　　技術參數：最大輸入電流：AC:5000ARMSDC:8000A；工作溫度：0-55℃；變比：1:2500；最大偏置電流：10uA；最大增益誤差：0.01%（DC-1KHz）；線性誤差：1ppm；噪聲：0.004uA（DC-100KHz）；鉗口直徑150mm。

　　接口選擇：DSUB-9標準接口；LEMO電流輸出接口；LEMO電流輸出接口同時配置100匝校準線圈；BNC電壓輸出1V或10VDSSIU-4：

　　技術參數：可同時為四個DS系列傳感器供電（DS5000除外）；標準19寸機架安裝；輸入電壓：100-240V47-63Hz；輸出電壓：±15V（供給傳感器）；輸出接口：4mm香蕉頭（傳感器信號輸出口）；可選2/5/10/20m屏蔽線用于傳感器和電源的連接。

　　高精度零磁通電流傳感器DS系列：鋁制外殼；高精度AC/DC電流傳感器；可在-40°C-85°C的溫度范圍工作；頻率響應范圍寬；抑制工頻干擾能力強；內置校準用信號源；ASPC–高級自我保護電路設計；DSUBBNC香蕉頭LEMO接口可選；電壓電流信號輸出可選。

　　隨著電子電力技術的發達，越來越多的設備需要高精度的傳感器用于電流的精確測量和控制，DS系列由此誕生，它是基于磁通門技術的閉環傳感器，非霍爾器件，具有高穩定度（溫漂低、長期穩定性好）、超低噪聲(0-100Hz時0.02uA)、高線性（<1ppm）的特點，滿足客戶苛刻要求，廣泛應用于功率分析、高穩定電源、MRI梯度放大器、弧焊設備、電機、逆變器、鐵路機車、汽車行業、電池電容檢測等任何需要高精度測量電流的領域.

　　典型應用：MRI（核磁共振成像）

　　MRI成像質量受制于施加的磁場，磁場是由梯度放大器控制的梯度線圈電流來實現，所以成像的好壞受制于是否能精確測量和控制梯度線圈中的電流大小

　　DS系列高精度傳感器由于非常小的線性誤差，非常小的低頻噪聲，非常小的偏置和溫漂，超高的穩定性好的應用于MRI設備.

　　功率測量：高精度的電流傳感器使得幅值和相角的誤差降到最低，基本還原信號的本質，如果采購普通傳感器，對于測試結果的影響非常大；由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量，所以誤差會由輸入和輸出功率的測量誤差累計，特別是對于測量效率高達95%以上的電力電子設備，如果沒有高精度的功率分析儀配合高精度的電流傳感器，測量結果無法保證。

　　風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校準實驗室等領域都需要高精度的功率測試.

　　提供供電系統和多種接口的選擇，接線方便.

　　高穩定電源系統：當客戶需要搭建供電系統而且需要非常穩定的電流輸出時，需要用反饋電路精確控制電源輸出電流大?。辉絹碓蕉嗟碾娫粗圃焐滔蚓o湊型方向發展，工頻干擾造成的影響由于電源體積的縮小會影響大部分元器件；普通的電流傳感器會把干擾吸收并影響到輸出；DS系列獨創技術可以大大減小工頻干擾對輸出影響，使得制造商節省濾波成本。

　　其他應用：高能物理加速器、電池測試系統、電力機車等需要對電流精確測量控制的場合；高低溫測試中需要對電流精確監控的場合。

　　產品特點：鋁制外殼；相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大；滿足從-40°Cto+85°C嚴酷的環境條件；外殼超低阻抗有效防止外部干擾信號；減小快速dv/dt變化對于傳感器影響；頻響；研發的焦點專注于頻響盡可能的扁平；每個傳感器都要進行可追溯的頻響測試。

　　ASPC–高級傳感器保護電路：測試電流時，正確的順序為先接好線，給傳感器供電，再給待測設備供電，否則損壞傳感器；測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流時；非均勻地啟停電流傳感器供造成傳感器的偏置增大；由于保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷..

　　產品型號：DS200系列技術參數：最大輸入電流：AC:200ARMSDC:370A(±15V供電25℃)/300A（±15V供電-40-85℃）；變比：1:500；最大偏置電流：12uA；最大增益誤差：0.01%（DC-5KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.02uA（0-100Hz）；鉗口直徑27.6mm；DS600系列。

　　技術參數：最大輸入電流：DC：900A（±15V供電25℃)/1050A(±15V供電-40-85℃)；變比：1:500；最大偏置電流：4uA；最大增益誤差：0.01%（DC-2KHz）；相角誤差：0.1度；線性誤差：1ppm；噪聲：0.004uA（0-100Hz）；鉗口直徑27.6mm；DS640系列。

　　技術參數：輸入電流：DC：640A（±15V供電25℃)；工作范圍：0-55℃；變比：1:40--1:640可調；最大偏置電流：4uA；線性誤差：1uA；噪聲：0.004uA（0-100Hz）；鉗口直徑28.1mm

　　DS2000系列技術參數：最大輸入電流：AC:2000ARMSDC:3000A；工作溫度：-40-65℃；變比：1:500；最大偏置電流：5ppm；最大增益誤差：0.01%（DC-5KHz）；線性誤差：1ppm；正常電流下的整體精度：0.01%（DC輸入時）；噪聲：3ppm（DC-100KHz）；鉗口直徑68mm。

　　DS5000系列

　　技術參數：最大輸入電流：AC:5000ARMSDC:8000A；工作溫度：0-55℃；變比：1:2500；最大偏置電流：10uA；最大增益誤差：0.01%（DC-1KHz）；線性誤差：1ppm；噪聲：0.004uA（DC-100KHz）；鉗口直徑150mm。

　　接口選擇：DSUB-9標準接口；LEMO電流輸出接口；LEMO電流輸出接口同時配置100匝校準線圈；BNC電壓輸出1V或10VDSSIU-4：

　　技術參數：可同時為四個DS系列傳感器供電（DS5000除外）；標準19寸機架安裝；輸入電壓：100-240V47-63Hz；輸出電壓：±15V（供給傳感器）；輸出接口：4mm香蕉頭（傳感器信號輸出口）；可選2/5/10/20m屏蔽線用于傳感器和電源的連接。
