    1912年，德國學者VonW.Rogowski和W.Steinhaus在電氣期刊上聯合發表了一篇論文：《DieMessungdermagnetischenSpannung》，論文主要描述纏繞在一種柔性材料上的線圈，具備的電流測量及對抗外部磁場干擾的能力。

    這在當時只是一篇普通的論文，并沒引起多大的反響。因?yàn)樵缭?887年，A.P.Chattock已經發表過關于柔性材料線圈的論文《OnaMagneticPotentiometer》，描述了利用長的柔性線圈測量磁勢，當然，在如今的電機磁芯測量領域，A.P.Chattock依然是鼎鼎有名。

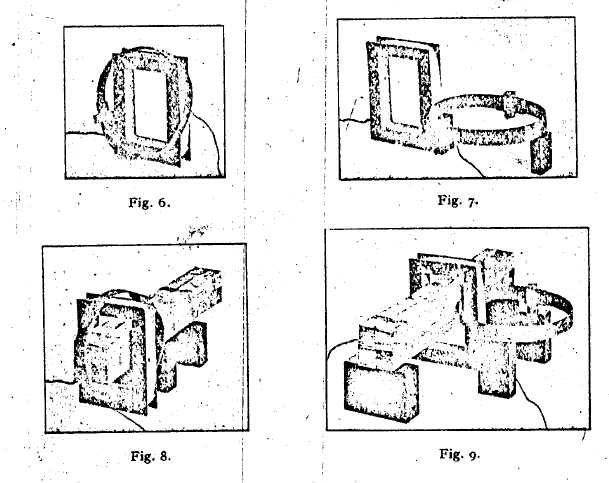

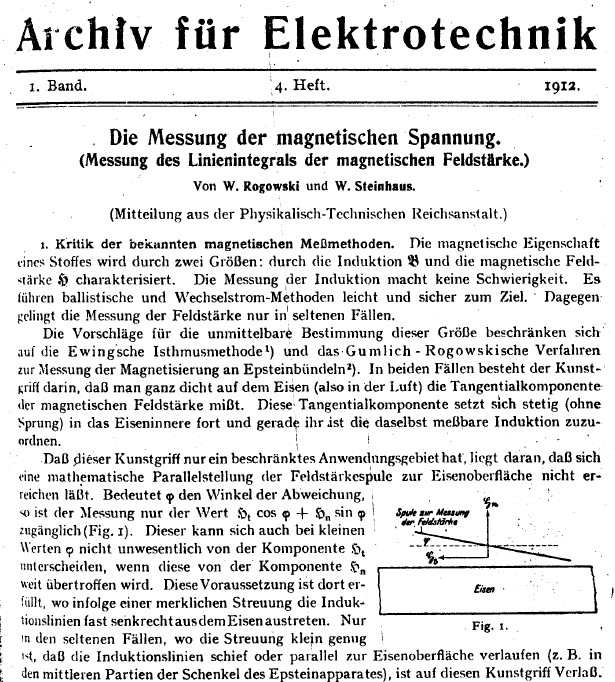

    先來欣賞一下VonW.Rogowski當時（1912年）的原版論文：

    圖片雖然有些模糊，但依然能看出柔性線圈測量電流的樣子

    想要索取論文完整版，可以聯系小編

    VonW.Rogowski也在未來的歲月里度過了他的余生，并沒有太多波瀾壯闊的故事。這種柔性線圈只在少數范圍內有人繼續研究和使用，并沒有走進真正的工業應用。

    時光如梭，一晃50多年過去，時間來到了1963年，英國學者Cooper從理論上對Rogowski的高頻響應進行分析，奠定了Rogowski線圈大功率脈沖應用的理論基礎，Rogowski在大電流脈沖測量中的應用正式展開。

    現階段，隨著工業應用的不斷成熟，Rogowski線圈的優勢也不斷突顯，質量輕、精度還算比較高，安裝極其方便，重要的是：價格非常便宜。尤其是大電流測量領域。在國內，都稱呼為羅式線圈，其電流測量范圍從低至幾十個mA可以上至數百個kA。頻率測量上限可達到30MHz以上。

    羅氏線圈的測量原理可以單獨寫一本書，但用一句來總結就是：線圈的電壓輸出與電流的變化率（即微分）成正比，然后再將這個電壓進行積分，即可得到原始電流。這就是它為什么它只能測交流。相信大學高數補考過2次以內的同學都可以明白其道理。

    是時候看看廬山真面目了，下面展示一下羅氏線圈到底長啥樣。

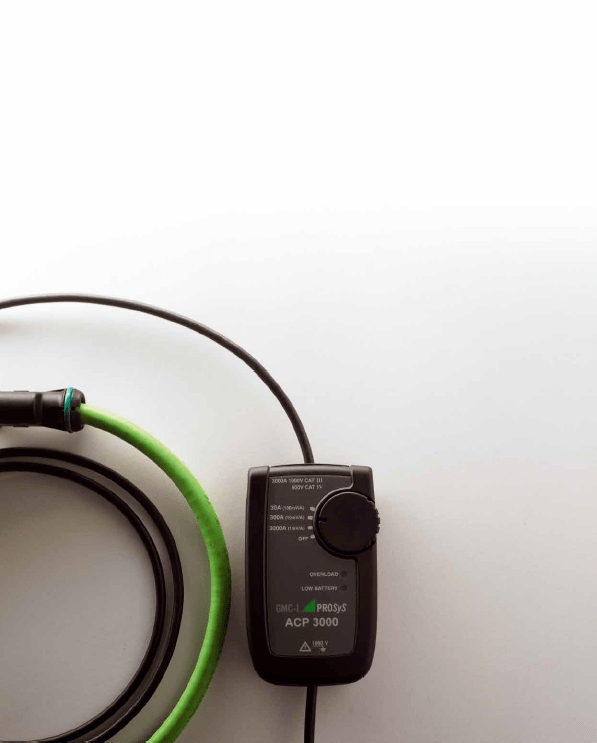

    80%的人眼中的羅氏線圈是這樣子的

    線圈是微分器，中間的塑料盒子是積分器，普遍用的就是這種。

    羅氏線圈還有長這個樣子的，一個積分器盒子帶3個線圈，適合三相測量應用

    羅氏線圈也有這樣的，不到2mm的線徑，可以直接測半導體器件的引腳電流

    這也是羅氏線圈，剛性的，精度提高了一個數量級，可以到0.1%

    沒錯，這也是羅氏線圈，頻率高可以到200M以上，用于RF領域

    炎炎夏日，你愜意的時刻是什么時候？對于筆者而言，愜意莫過于下班回家后開啟空調，從冰箱取出飲料，打開電視，然后在軟軟的沙發上來個葛優躺。

    但您可知道，為了保證這愜意時刻的享受，我們需要的是什么呢？

    答案就是電！

    現如今我們每天都在享受的愜意時刻看似平常，但要將電能源源不斷地送入千家萬戶，卻也不是一樁易事，更何況中國是全世界用電人數多的國家。說到這，筆者不得不說起中國L先世界的技術，特高壓電力傳輸。通過該技術，電能可以很輕易地從千里之外輸送到每家每戶，而如今特高壓技術只有我國全面掌握以及應用。

    然而，為什么在遠距離輸電時，要用高電壓低電流方式呢？原理是什么呢？百度是這么說的：

    遠距離輸電要用高壓的原因是：在同輸電功率的情況下，根據公式P=UI，要使輸電電流I減小，而輸送功率P不變（足夠大），就必須提高輸電電壓U。電壓越高電流就越小，這樣高壓輸電就能減少輸電時的電流，從而降低因電流產生的熱損耗和降低遠距離輸電的材料成本。

    由Q=I^2Rt可知減小發熱Q有以下三種方法：一是減小輸電時間t，二是減小輸電線電阻R，三是減小輸電電流I?？梢钥闯觯谌N辦法是很有效的：電流減小一半，損失的電能就降為原來的四分之一。要減小電能的損失，必須減小輸電電流。

    此時就有一個疑惑了，根據我們學的知識Q=UIt=U^2*t/R=I^2*R*t,如果增大電流或者升高電壓，對發熱Q的影響似乎是一致的，那為什么要用高壓輸電呢？

    答案就是，U的定義出了錯誤。

    輸電過程中是存在三種電壓的，初端U1、末端U2以及初末端壓差U3。發熱Q的公式中提到的U，真實的應該是U3，此時U3=IR可知U3和線路電流I成正比。因而我們真正的發熱Q=U3It=U3^2*t/R=I^2*R*t

    而我們的高壓輸電中的高壓，指的是初段U1以及末端U2需要高壓。

    至此也就簡單的解釋了輸電過程中選用高壓低電流的原因。當然，高壓輸電技術遠復雜于上述所說，各位如有興趣，歡迎留言討論。

    說了這么多高電壓以及大電流，相信各位在日常工作中肯定會有相關測試需求，GMC-I作為歐洲著名儀器儀表品牌，向您推薦下列產品滿足您的測試需求。

    HST系列高壓分壓器

    DS系列電流鉗

    能源領域中的重要產品組合擴展： 新的剩余電流互感器以及智能AC/DC電流互感器。

    在大電流測量領域，電流互感器是必不可少的。為了保證非常長的使用壽命?？煽啃院蜏?zhǔn)確性是非常重要的參數。通常每一個取樣點都需要一個電流互感器，這也正是這些產品如此重要的原因。

    GMC集團旗下公司CamilleBauerMetrawattAG可以提供的各種電流互感器的選擇。其中包括SIRAXCT系列標準電流互感器，支持1A或5A輸出，可存在4個變型。這些變型包括：繞組電流型，套管型（單相或三相），分裂鐵芯型和緊湊型SC系列鐵芯平衡電流互感器。DACT和KBU系列是測量電力系統中剩余電流所必需的。其利用RCM(剩余電流監視器)使得即使很小的殘余電流(泄漏電流)也可由高精度剩余電流檢測器檢測并傳送到更高級的測量設備(例如SIRAXAM1000/3000、PQ3000/5000等)。這是為了防止在發生故障對人和系統硬件的損壞。典型的應用領域是數據中心、醫院、工廠、公共建筑、購物中心等。

    為了補充剩余電流互感器的產品組合，GMC集團正在向市場推出獨特的智能AC/DC電流互感器。它們的優點是能夠在不同的頻率范圍內測量單相電流高達300AAC（最大800VAC）或400ADC（最大1000VDC），這給予了設計者和系統建設者很大的使用靈活性。在2變電柜中集成的電能表也可選購。這節省了購買單獨的電能表的花費，從而簡化了安裝任務，節省了成本。因此，智能電流互感器非常適合用于監測光伏系統、電池充電系統、UPS系統以及變頻過程。電氣參數可以通過DIP開關或通過ModbusRTU，使用免費的、用戶友好的軟件實用程序進行配置

    隨著汽車電器設備的增加，汽車的靜態電流似乎也越來越大，車輛長期停放電瓶容量不足，會導致汽車無法啟動。那么靜態電流的測試就顯得尤為重要。

    測量前必須保證車輛熄火15分鐘以上，車內用電器都關閉。用分辨率高電流鉗來蓄電池的負極，此時得到的值即為整車的靜態電流值，靜態電流值越小，說明汽車停放的時間可以更長。查閱相關資料，靜態電流為35mA的時候，車輛可以停放一個月，25mA的時候可以停放2個月，11mA的時候可以停放3個月，目前市面上的車輛大部分靜電流都在10~20mA之間，也就是說基本能保證停放2個月。

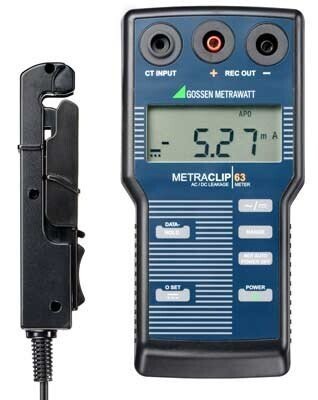

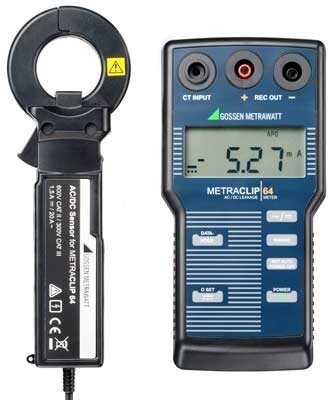

    對于如此小的靜態電流，我們應該選擇哪款電流鉗呢？德國GMC的METRACLIP63/64是您不二的選擇。特點非常鮮明：

    1.鉗口尺寸可選擇：METRACLIP63:5mm直徑METRACLIP64:30mm直徑

    2.DC電流分辨率高：

    METRACLIP63:0.1...±50.00mA量程時，分辨率為0.01mA，精度為±1%rdg.±5digits；

    METRACLIP64:0.1...±99.99mA量程時，分辨率為0.01mA，精度為±1%rdg.10digits；

    例如，標準電流值為10mA的情況下

    METRACLIP63誤差為±（1%*10mA+0.05mA）即：±0.15mA

    METRACLIP64誤差為±（1%*10mA+0.10mA）即：±0.2mA

    由此可見METRACLIP63/64型電流鉗是非常適合于靜態電流測試

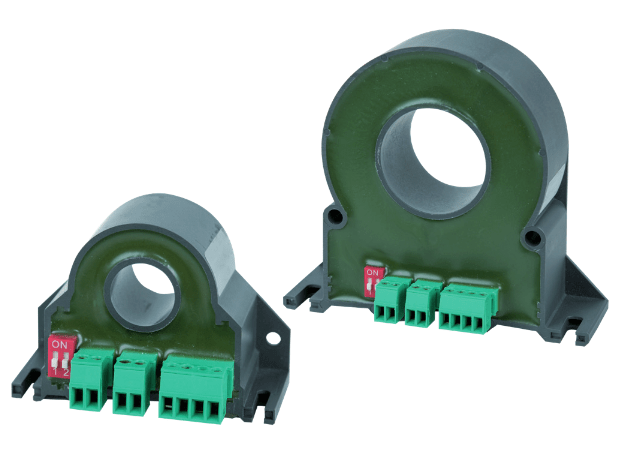

    描述：SIRAXBT7200/BT7250和SIAXBT7300/BT7350系列是具有集成電能表功能的電流互感器，用于監測單相交流和直流應用。最大電流可達300AAC或400ADC，最大電壓可達1000VDC或800VAC，因此可廣泛使用該裝置。


   交直流電流互感器特點

    ?PBT耐破塑料外殼

    ?根據UL94V0標準的阻燃和自熄

    ?雙向能量測量

    ?最大電壓范圍高達800VAC/1000VDC

    ?最大電流范圍高達300AAC／400ADC

    ?配置軟件配置

    ?串行RS485Modbus／RTU輸出

    ?DIN導軌或墻壁安裝，用于垂直或水平位置

    應用：具有能量計功能的AC/DC電流互感器具有測量不同頻率范圍的電流的能力，是監測光伏系統、電池充電系統、UPS系統和變頻驅動器的理想解決方案。

    GMC-IProsys工廠位于英國，是專業的電流測試解決方案供應商。我們?yōu)橛脩籼峁I(yè)的OEM制造和標準測量產品。服務眾多的系統集成商、儀器制造商以及能源管理系統供應商。


    應用領域


    工業或住宅電氣安裝測試

    泄漏電流測試

    過程控制（4-20mA），電流回路驗證

    UPS或電池充放電系統

    逆變器、開關電源或工業控制中的波形分析

    汽車應用，如汽車電池引線漏電流測量，ECU睡眠模式檢測和電流分析

    典型客戶一：測試與測量儀器制造商

    產品特點

    可以覆蓋AC和DC電流測量

    測量范圍可以從mA最高至2000ADC和6000AAC

    所有的產品都可以測試快速上升電流（DC至100kHz；AC最高至2MHz）

    我們的技術有更好的外磁場干擾抑制能力，更高的分辨率和帶寬及低的相位漂移。

    典型客戶二：汽車電子廠商或系統集成商

    典型應用

    ECOS系統（電氣檢查系統）

    診斷中的電流分析和漏電流測試

    啟動電流測試

    點火線圈或電噴電流測試

    混合動力汽車診斷

    GMC-IProsys為汽車領域訂制各種鉗口的傳感器

    典型客戶三：能源管理系統供應商

    AC柔性電流傳感器

    適用于萬用表和電能質量分析儀

    ?應用范圍廣，3檔量程：

    3A/30A/300AAC和高帶寬20Hz...100kHz適用于電能質量分析。

    ?由于動態量程以及高靈敏度的傳感器，甚至低電流也可精確測量。

    ?低的導體位置影響以及最小化的漏磁影響。

    ?由于傳感器橫截面僅有6mm，非常適合在狹小空間內使用。

    ?甚至戴防護手套時也可安全操作；無論是打開傳感器，還是調節量程都可單手操作。

    ?長時測量時可選用外部電源供電：

    –MAVOWATT20/30/230/240/270：DC/DC變壓器ISOFLEX-MHXL

    ?電流傳感器防護等級IP50，測量放大器防護等級IP40

    ?極高的安全等級1000V@CATIII,600V@CATIV，

    和較強的過載能力。

    應用：METRAFLEX300M或METRAFLEX300MXBL設計用來安全、精準和靈活的測試母線排和配電箱。線圈在狹小的空間或通道中都可理想使用。

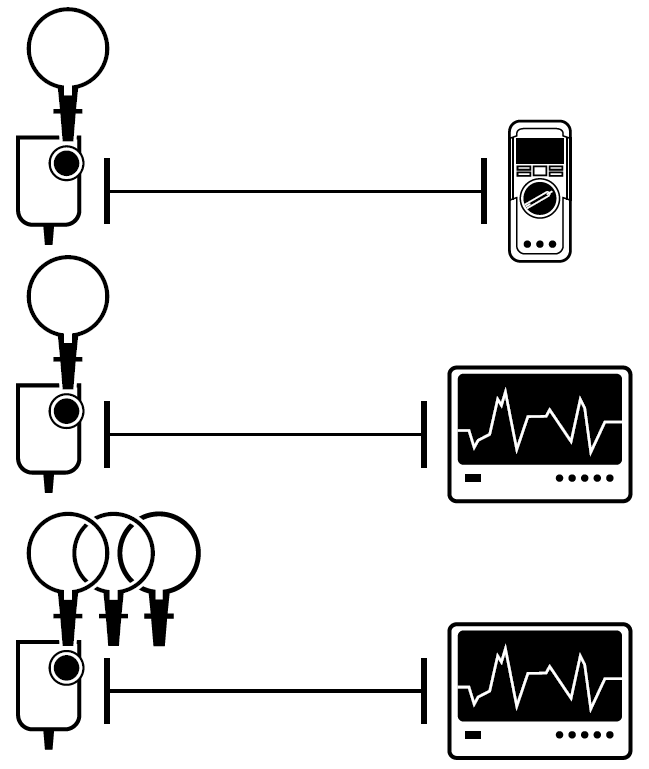

    METRAFLEX系列是利用了羅氏原理的交流電流傳感器。連接到合適的儀器上（萬用表、數據記錄儀、示波器和電能質量分析儀上），便可測試高可達300A的交流電流。

    此柔性電流線圈可以測量難以接近的導體電流。為此，電流傳感器能被放到一個或若干個各種類型和設計的導體上（絕緣線纜，母線排和管線）。

    內部電池可讓測量放大器單獨工作。

    柔性電流傳感器如需外部電源供電用于長時測量，

    請參考附件ISO-FLEX-MHXL。

    技術參數：特征METRAFLEX300M；量程3A30A300A；比例因數110100；輸出變比1000mV/A100mV/A10mV/A

    精度：(45...65Hz)±1%讀數±0.2A1)±1%讀數±1A1)

    噪音3mVeff.1mVeff.0.1mVeff.

    輸出接口1對4mm帶防護的香蕉頭

    特征METRAFLEX300MXBL

    量程3A30A300A

    比例因數220200

    輸出變比500mV/A50mV/A5mV/A

    精度：(45...65Hz)±1%of讀數±0.1A1)±1%讀數±0.5A1)，噪音1.5mVeff.

    輸出接口4針電能質量分析儀接頭

    1.標準條件下： METRAFLEX?300M,METRAFLEX300MXBL

    AC柔性電流傳感器，影響量

    輸出負載，100k為規定，精度頻率范圍20Hz到100kHz(–20%衰減)相角誤差<?1°(45...65Hz)

    位置精度：2.5%讀數

    外部磁場：0.25%測量范圍

    在距離>100mm，從傳感器溫度系數?0.15%讀數/°K

    標準條件

    環境溫度+15?C...+25?C相對濕度20%...75%工作電壓3V?0.5V被測信號頻率45Hz...65Hz

    被測量信號波形正弦功率頻率

    磁場<30A/m

    導體位置導體位于線圈中心，并與線圈面垂直；

    線圈呈圓形

    輸出負載100k

    機械設計

    測量放大器

    尺寸110(H)x65(W)x23(D)mm輸出

    測量信號METRAFLEX300M：

    0.5m同軸電纜，4mm帶防護香蕉頭；METRAFLEX300MXBL：

    0.5m同軸電纜，4針電能質量分析儀專用接頭。

    材料ARNITET06-200SNF雙重絕緣，UL94V-0

    防護IP40依據DINVDE0470Part1/EN60529

    羅氏線圈電流傳感器

    傳感器長度16cm，雙重絕緣

    （可選22cm或31.5cm）傳感器線圈橫截面6mm

    線纜探頭和外殼之間，長度2m材料傳感器Alcryn2070NC

    鎖緊位置LATILATENE7H2WV0

    防護IP50依據DINVDE0470Part1/EN60529

    環境條件

    使用溫度–20°C到+65°C(–4°F到+149°F)

    測量放大器的供電電源

    電源2節AAMN1500LR6堿性電池或

    METRAFLEX300M：

    外部供電(3.5...12VDC/最大100mA)METRAFLEX300MXBL：

    外部供電(2...3VDC/最大100mA)

    電池使用壽命METRAFLEX300M：大約150小時；

    METRAFLEX300MXBL：大約80小時

    外部供電電源

    帶電纜接頭，長0.5m，帶2mm安全插頭

    接頭管式插孔5.5/2.1mm在負中心軸

    顯示功能

    電池狀態LED（橙）“LOWBATTERY”燈亮

    –電池電量太低,

    或

    –外部供電

    過流狀態LED（紅）“OVERLOAD”過載燈亮

    儲存溫度–40°C到+75°C(–40°F到+167°F)濕度15%到85%，無冷凝水

    電氣安全

    安全等級II，雙重絕緣安全標準EN61010-1:2001

    EN61010-031:2002+A1:2008

    EN61010-2-032:2002

    測量等級1000VRMSCATIII,600VRMSCATIV輸出對地電壓最大30V

    污染等級2(傳感器和測量放大器)

    電磁兼容性EMC

    干擾發射EN61326-2:2006classB抗干擾度EN61326-2:2006

    適用的條例和標準

    DINEN61010-2-032

    (VDE0411-2-032)Safetyrequirementsforelectricalequipmentformeasurement,controlandlaboratoryuse–Particularrequirementsforhand-heldandhand-operatedcurrentsensors

    EN60529

    VDE0470Part1Testinstrumentsandtestprocedures

    –degreesofprotectionprovidedbyenclosures(IPcode)

    METRAFLEX?300M,METRAFLEX300MXBL

    AC柔性電流傳感器

    METRAFLEX300MXBL：打開傳感器

    METRAFLEX300MXBL

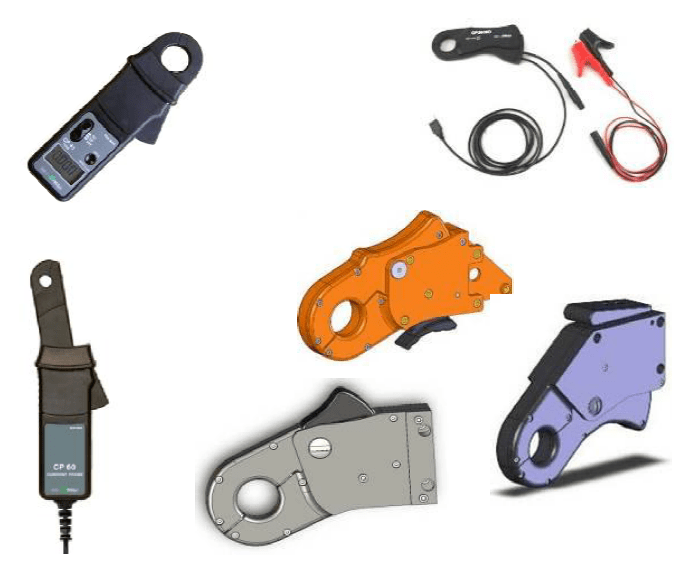

    GMC電流鉗在汽車行業的應用

    1.長鼻鉗

    ·長而窄的鉗頭，適合測量狹小空間的線束。
    ·高分辨率的開環霍爾原理.

    ·可電池或外部電源供電

    ·測量范圍至60A

    ·典型應用–汽車領域噴油嘴、燃油泵電路等常用檢測工具

    ·客戶–Snap-On（實耐寶）&HellaGutmann（海拉-古特曼）

    2.扁型鉗

    ·適用于狹窄空間的電流測量

    ·成本低

    ·開環霍爾原理.

    ·只能外部供電

    ·高達2000A的測試量程

    ·典型應用–汽車測試中啟動電流測試、電池充電測試及通用的測量工具

    ·客戶–Midtronics（密特電子）,HellaGutmann（海拉-古特曼）,AVL（李斯特內燃機及測試設備公司）,DaimlerChrysler（戴姆勒·克萊斯勒）,Actia（歐科佳）

    3.GPP系列

    ·25and32mm兩種鉗頭直徑
    ·兩種尺寸都可以用開環和閉環霍爾原理.

    ·寬頻DCto100kHz(Closedloop),DCto20kHz(Openloop)both-0.5dB

    ·可以電池或外部電源供電

    ·閉環到300A，開環到2000A的測量范圍

    ·此系列的電流鉗可用于任何需要無損測量電流的場合，比如變壓器、開關電源、工控設備、汽車電子等。

    ·客戶–來自汽車工業和供電系統的龐大群體。

    4.機械鉗

    ·為汽車產線出廠測試設計，堅固耐用

    ·耐磨的硬質塑料或鋁制鉗頭

    ·23and32mm兩種規格

    ·閉環霍爾原理

    ·外部電源供電

    ·鉗頭可以獨立于鉗身單獨供電

    ·為Actia定制了藍牙傳輸模塊

    ·客戶–GIT(Hyundai,Kia)Actia(標志雪鐵龍)Bosch(Ford,Volvo,LandRover,MAN)，賀爾碧格(保時捷)

    5.為客戶提供從產品到系統的個性化定制服務

    可用于系統集成的閉環AC/DC電流傳感器

    GMC-I集團AT系列傳感器特點：

    準確、堅固、多功能、可靠
    兩個型號AT30和AT300

    交流/直流瞬時輸出高達300安培

    單電源和雙電源版本

    精確度高，分辨率達1mA

    鉗口可打開，便于測量接線

    緊湊的輕量化設計

    帶寬范圍DC-100KHz

    DIN式導軌安裝或面板安裝可選

    高達1mA的分辨率：先進的磁路設計使得傳感器精度幾乎不受外部磁場或偏心導線定位的影響

    電磁兼容特性一致性：符合歐洲安全和電磁兼容標準，通過降低電磁干擾的敏感性，確保了高可靠性和安全的產品

    典型使用場合

    鐵路軌道

    電池充電系統

    汽車應用，如汽車蓄電池導線的泄漏電流測量、電子控制單元休眠模式檢測和電流分析

    電信供電線路

    機場照明電路

    NON-INVASIVEAC/DCSPLITCORECURRENTTRANSDUCERS

    MODELAT30AT300

    CurrentRange30ADCorACPEAK300ADCorACPEAK

    OutputSensitivity100mV/A10mV/A

    OutputZeroDrift±1mV/°C±0.1mV/°C

    OutputConnectionVia5pinconnectorPhoenixMC1,5/5-G-3,81or2.9mscreenedcable

    FrequencyRangeDCto100kHz(-3dB)

    Resolution±1mA

    BasicAccuracy±1%ofreading±5mA

    ConductorPositionSensitivity<±0.5%relativetocentrereading

    ConductorDiameter25mmmaximum

    PowerSupply+12V±5%external±15V±10%external

    CurrentConsumption25mA+1mA/Ameasured

    LoadImpedance>10k?

    技術參數

    工作溫度：-20℃至65℃

    溫度系數：±0.02%讀數/℃

    儲存溫度：-20℃至85℃

    防護等級：IP40

    所有精度均在：23?C±1?C時滿足
